鄂西地区下寒武统牛蹄塘组页岩元素地球化学特征及沉积古环境恢复

何庆 高键 董田 何生 翟刚毅 邹高峰

何庆, 高键, 董田, 何生, 翟刚毅, 邹高峰. 鄂西地区下寒武统牛蹄塘组页岩元素地球化学特征及沉积古环境恢复[J]. 沉积学报, 2021, 39(3): 686-703. doi: 10.14027/j.issn.1000-0550.2020.107
引用本文: 何庆, 高键, 董田, 何生, 翟刚毅, 邹高峰. 鄂西地区下寒武统牛蹄塘组页岩元素地球化学特征及沉积古环境恢复[J]. 沉积学报, 2021, 39(3): 686-703. doi: 10.14027/j.issn.1000-0550.2020.107
HE Qing, GAO Jian, DONG Tian, HE Sheng, ZHAI GangYi, ZOU GaoFeng. Elemental Geochemistry and Paleo-environmental Conditions of the Lower Cambrian Niutitang Shale in Western Hubei Province[J]. Acta Sedimentologica Sinica, 2021, 39(3): 686-703. doi: 10.14027/j.issn.1000-0550.2020.107
Citation: HE Qing, GAO Jian, DONG Tian, HE Sheng, ZHAI GangYi, ZOU GaoFeng. Elemental Geochemistry and Paleo-environmental Conditions of the Lower Cambrian Niutitang Shale in Western Hubei Province[J]. Acta Sedimentologica Sinica, 2021, 39(3): 686-703. doi: 10.14027/j.issn.1000-0550.2020.107

鄂西地区下寒武统牛蹄塘组页岩元素地球化学特征及沉积古环境恢复

doi: 10.14027/j.issn.1000-0550.2020.107
基金项目:

国家自然科学基金 41802167

中国地质大学(武汉)构造与油气资源教育部重点实验室开放基金 TPR-2018-15

国家科技重大专项 2016ZX05034-002-003

详细信息
    作者简介:

    何庆,男,1993年出生,博士研究生,非常规油气地质,E-mail: qinghe@cug.edu.cn

    通讯作者:

    董田,男,教授,E-mail: dongtian@cug.edu.cn

  • 中图分类号: P618.13

Elemental Geochemistry and Paleo-environmental Conditions of the Lower Cambrian Niutitang Shale in Western Hubei Province

Funds:

National Natural Science Foundation of China 41802167

Scientific Research Foundation of Key Laboratory of Tectonics and Petroleum Resources, Ministry of Education (China University of Geoscience (Wuhan)) TPR-2018-15

National Science and Technology Major Project 2016ZX05034-002-003

  • 摘要: 目前关于牛蹄塘组页岩沉积古环境及其对有机质富集影响的认识尚显不足。为此,基于总有机碳(TOC)含量测定、XRD矿物组分分析、沉积地球化学分析等方法,以鄂西地区X井和Y井牛蹄塘组页岩为研究对象,揭示了页岩的沉积古环境,并探究了其对页岩有机质富集的影响。研究结果表明牛蹄塘组牛二段下部为富有机质层段,石英含量最高。牛一段页岩的Ca、P富集显著,牛二段以及牛三段页岩的Ca、Fe富集显著,其中牛二段页岩中的氧化还原敏感元素Mo、U富集程度最高。牛蹄塘组页岩无明显的Eu异常,轻稀土元素(LREE)比重稀土元素(HREE)更加富集。硅质页岩沉积于高的古生产力、较低的碎屑输入以及缺氧的底水环境;钙质页岩沉积于较高的古生产力、相对较低的碎屑输入以及贫氧—氧化的底水环境;而黏土质页岩和硅质—黏土质页岩沉积于较低的古生产力、较高的碎屑输入以及氧化的底水环境。此外,Babio、Sibio、U/Th、Corg/Ptot、Al、Ti/Al等古环境指标在垂向上的变化表明牛蹄塘组从沉积的早期到晚期,水深逐渐变浅,水动力条件变强,沉积底水的氧含量逐渐增加,表层水体的古生产力逐渐降低。缺氧的底水条件是控制牛蹄塘组富有机质页岩发育的关键因素。

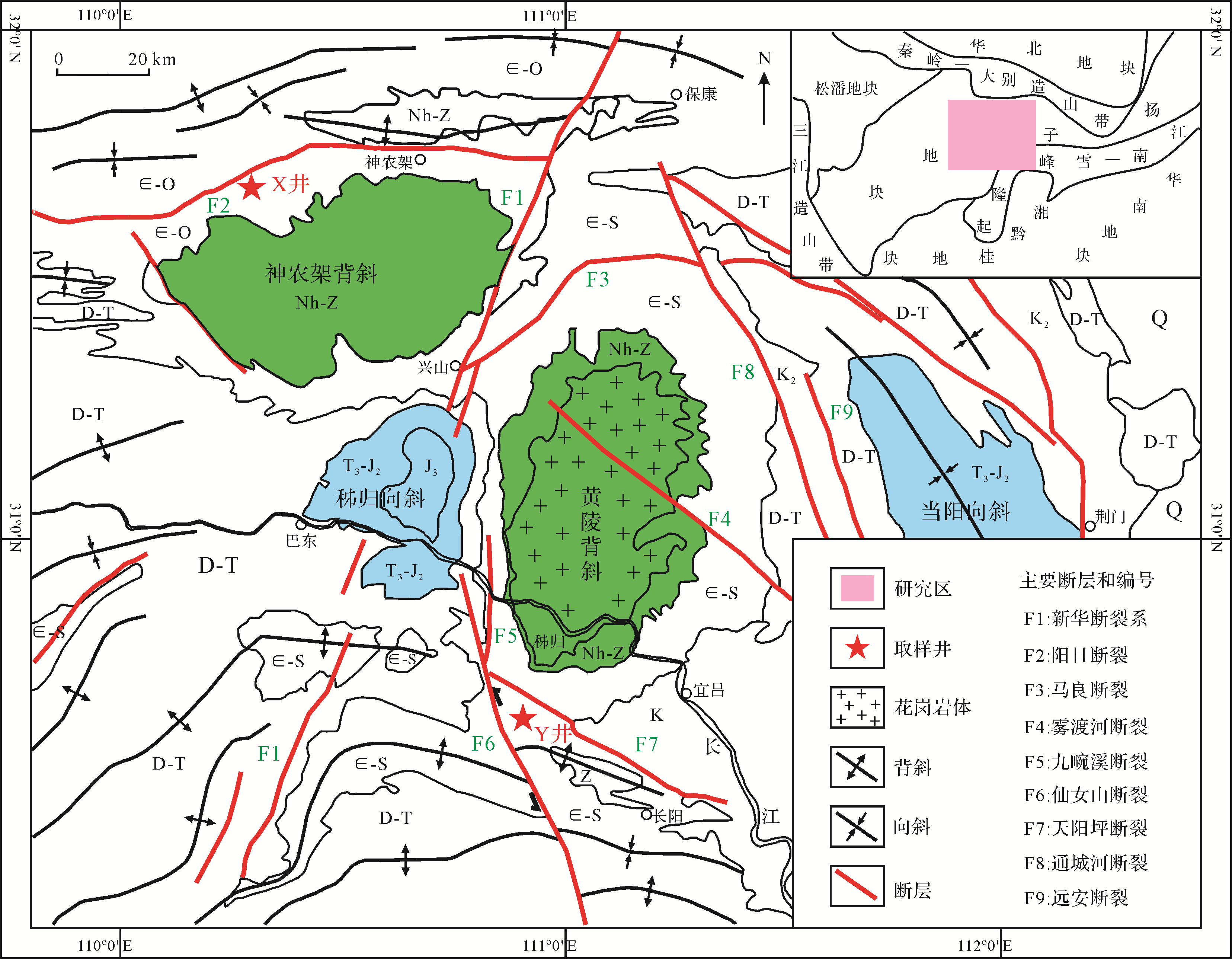

  • 图  1  鄂西地区构造单元及研究井位分布图(据何庆等[13]修改)

    Figure  1.  Tectonic units and well locations in western Hubei Province (modified from He et al.[13])

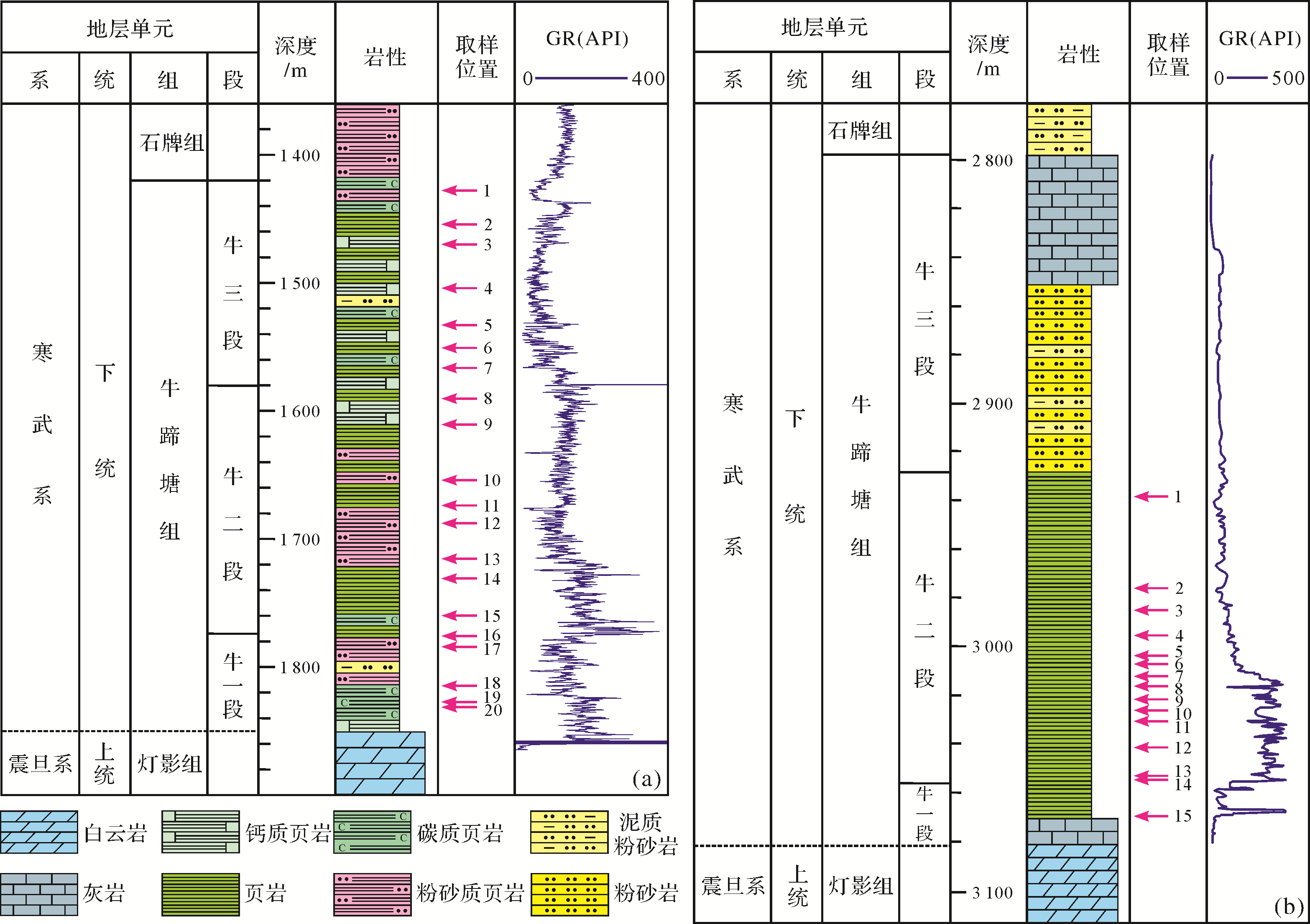

    图  2  鄂西地区X井(a)和Y井(b)综合柱状图(GR:自然伽马测井曲线)

    Figure  2.  Composite histogram of (a) well X, and (b) well Y in western Hubei province (GR: natural gamma⁃ray)

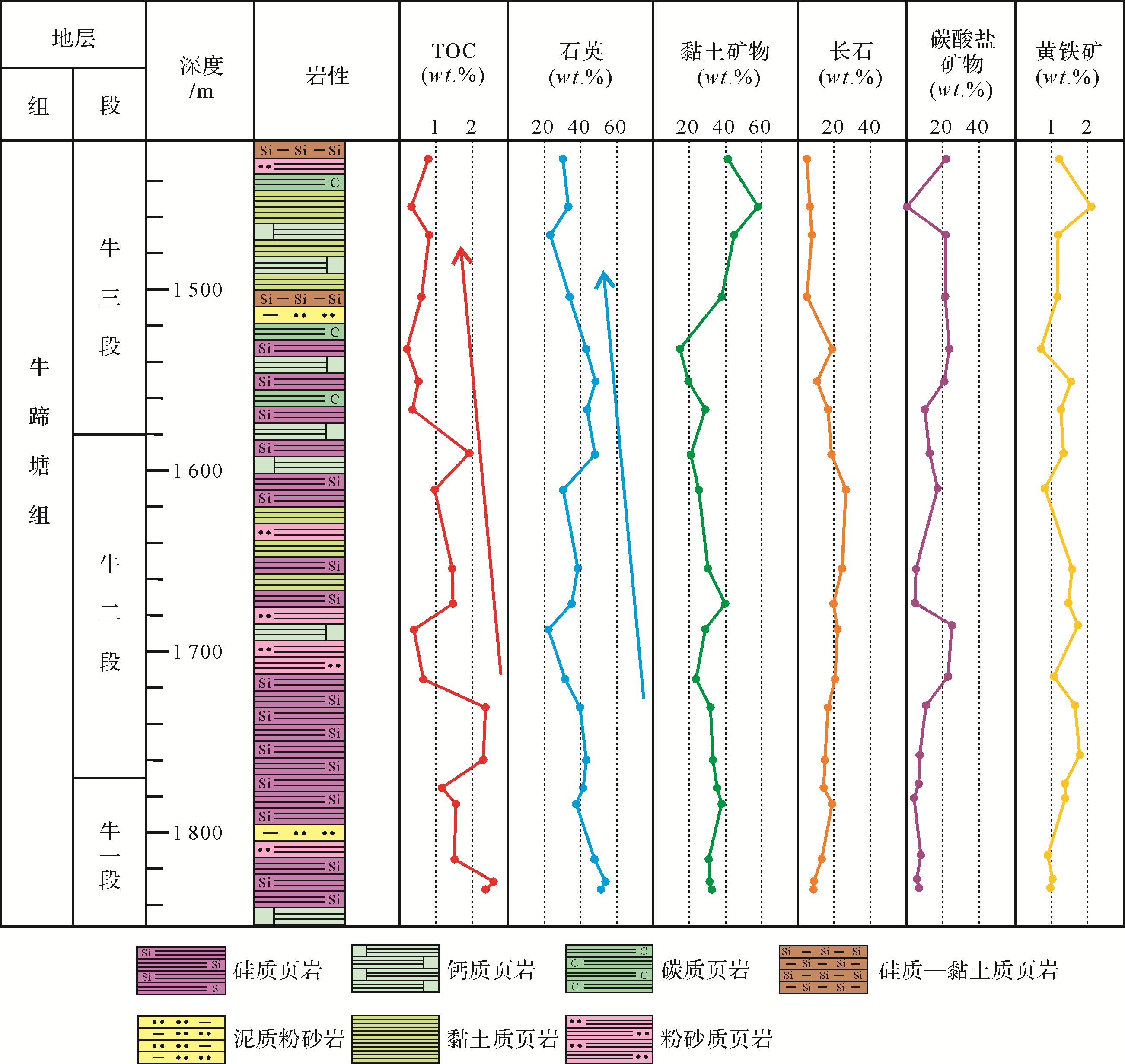

    图  3  鄂西地区X井牛蹄塘组页岩TOC含量以及矿物组分含量的垂向变化

    Figure  3.  Stratigraphic distribution of TOC and mineral contents in X well, Niutitang Formation, western Hubei province

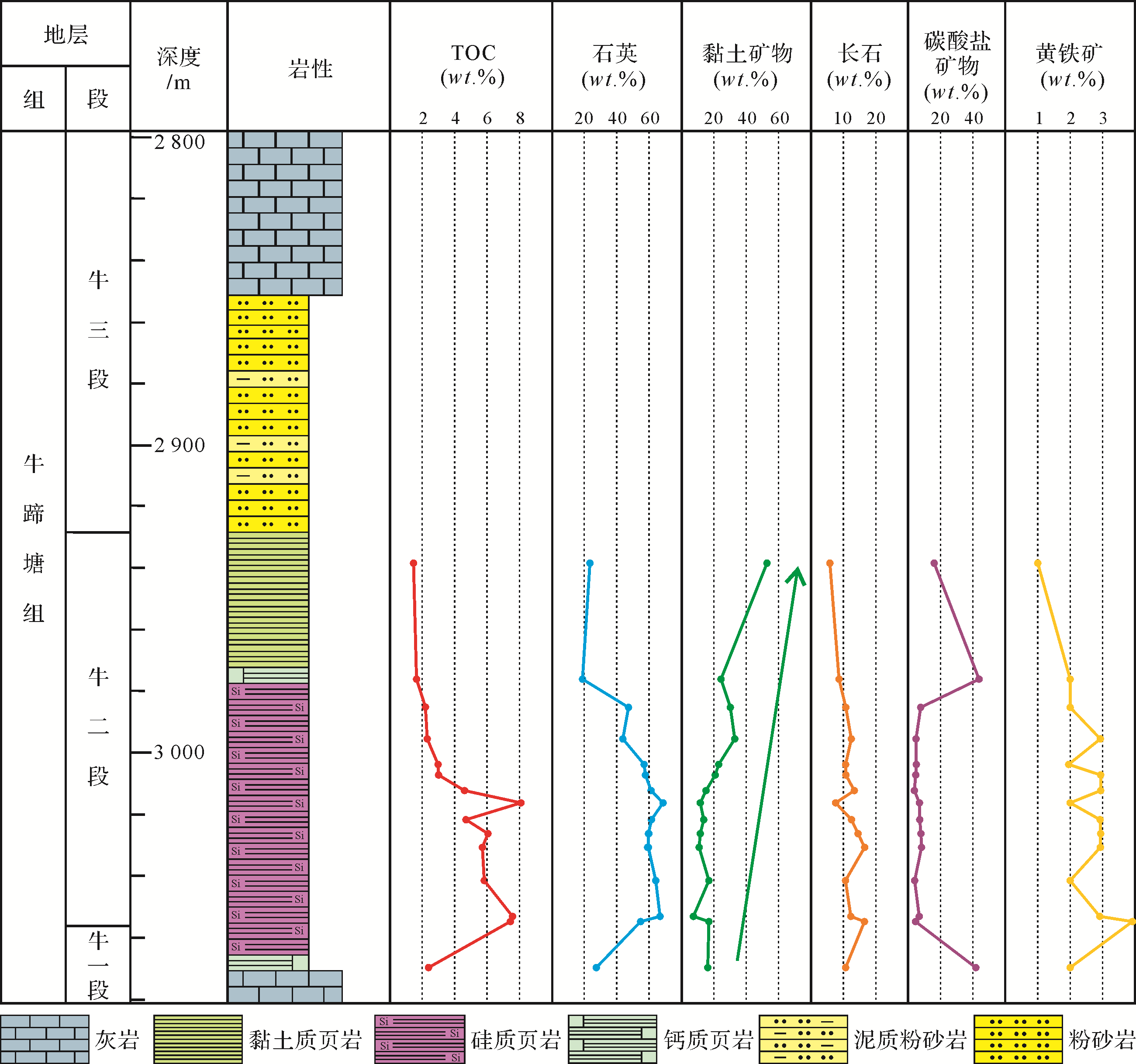

    图  4  鄂西地区Y井牛蹄塘组页岩TOC含量以及矿物组分含量的垂向变化

    Figure  4.  Stratigraphic distribution of TOC and mineral contents in Y well, Niutitang Formation, western Hubei province

    图  5  鄂西地区牛蹄塘组硅质页岩(a,b)及钙质页岩(c,d)的岩芯及薄片透射光照片

    (a)硅质页岩的岩芯照片显示其为黑色、块状,样品编号X⁃14,深度为1 731.6 m;(b)硅质页岩的薄片显微照片(透射光)显示其含有较多的微晶石英(黄色箭头)且直径多数<10 μm,样品编号X⁃14,深度为1 731.6 m;(c)钙质页岩的岩芯照片显示其钙质纹层发育,样品编号X⁃3,深度为1 471.4 m;(d)钙质页岩的薄片显微照片(透射光)显示其钙质纹层多由碳酸盐矿物组成(蓝色箭头),且纹层间分布有一些微晶石英颗粒(黄色箭头)

    Figure  5.  Core photographs and thin⁃section images of siliceous shale and calcareous shale, Niutitang Formation, western Hubei province

    (a) core photograph of dark color, massive siliceous shale (sample X⁃14, depth 1 731.6 m); (b) thin⁃section image (transmitted light) showing siliceous shale containing abundant microcrystalline quartz (yellow arrows), most < 10 μm (sample X⁃14, depth 1 731.6 m); (c) core photograph showing well⁃laminated calcareous shale with developed calcareous laminates (blue arrows) (sample X⁃3, depth 1 471.4 m); (d) thin⁃section image (transmitted light) of calcareous shales showing calcareous laminates consisting mostly of carbonate minerals (blue arrows), with a few microcrystalline quartz grains (yellow arrows) between the laminates

    图  6  鄂西地区牛蹄塘组黏土质页岩(a,b)及硅质—黏土质页岩(c,d)的岩芯及薄片透射光照片

    (a)黏土质页岩的岩芯照片显示其为灰黑色、块状,样品编号X⁃2,深度为1 455.9 m;(b)黏土质页岩的薄片显微照片显示层片状的黏土矿物与石英等颗粒紧密贴合在一起,样品编号X⁃2,深度为1 455.9 m;(c)硅质—黏土质页岩的岩芯照片显示其为灰黑色、块状,样品编号X⁃4,深度为1 503.1 m;(d)硅质—黏土质页岩的薄片显微照片显示其含有较多粉砂粒级的石英颗粒(黄色箭头)且多呈棱角状、次棱角状,样品编号X⁃4,深度为1 503.1 m

    Figure  6.  Core photograph and thin⁃section images of argillaceous shale and siliceous⁃clay mixed shales, Niutitang Formation, western Hubei province

    (a) core photograph of dark⁃gray, massive argillaceous shale (sample X⁃2, depth 1 455.9 m); (b) thin⁃section image (transmitted light) of argillaceous shale showing laminar clay minerals closely attached to quartz grains (sample X⁃2, depth 1 455.9 m); (c) core photograph of dark⁃gray, massive siliceous⁃clay mixed shales (sample X⁃4, depth 1 455.9 m); (d) thin⁃section image (transmitted light) of siliceous⁃clay mixed shales containing abundant mostly angular and sub⁃angular silt⁃size quartz grains (yellow arrows) (sample X⁃4, depth 1 455.9 m)

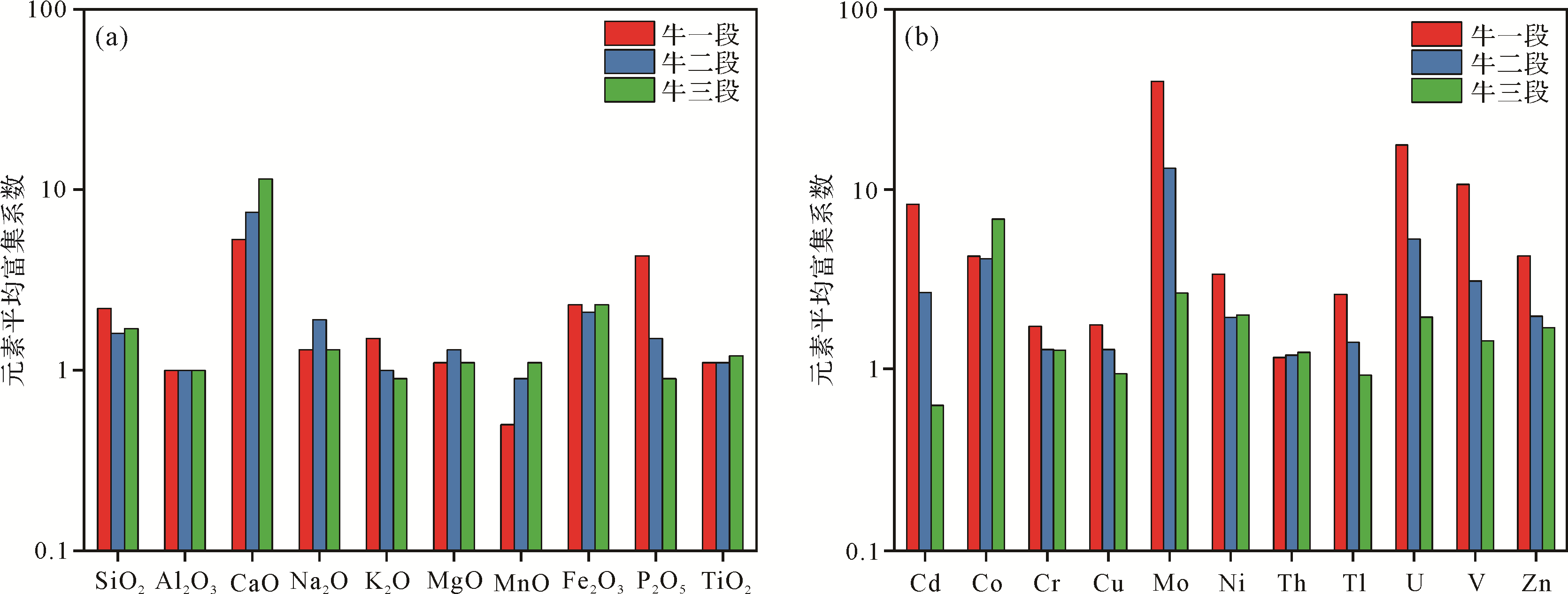

    图  7  鄂西地区牛蹄塘组页岩的主量(a)以及微量元素(b)的平均富集系数

    Figure  7.  Average enrichment factors of (a) major elements, and (b) trace elements in Niutitang Formation shale, western Hubei province

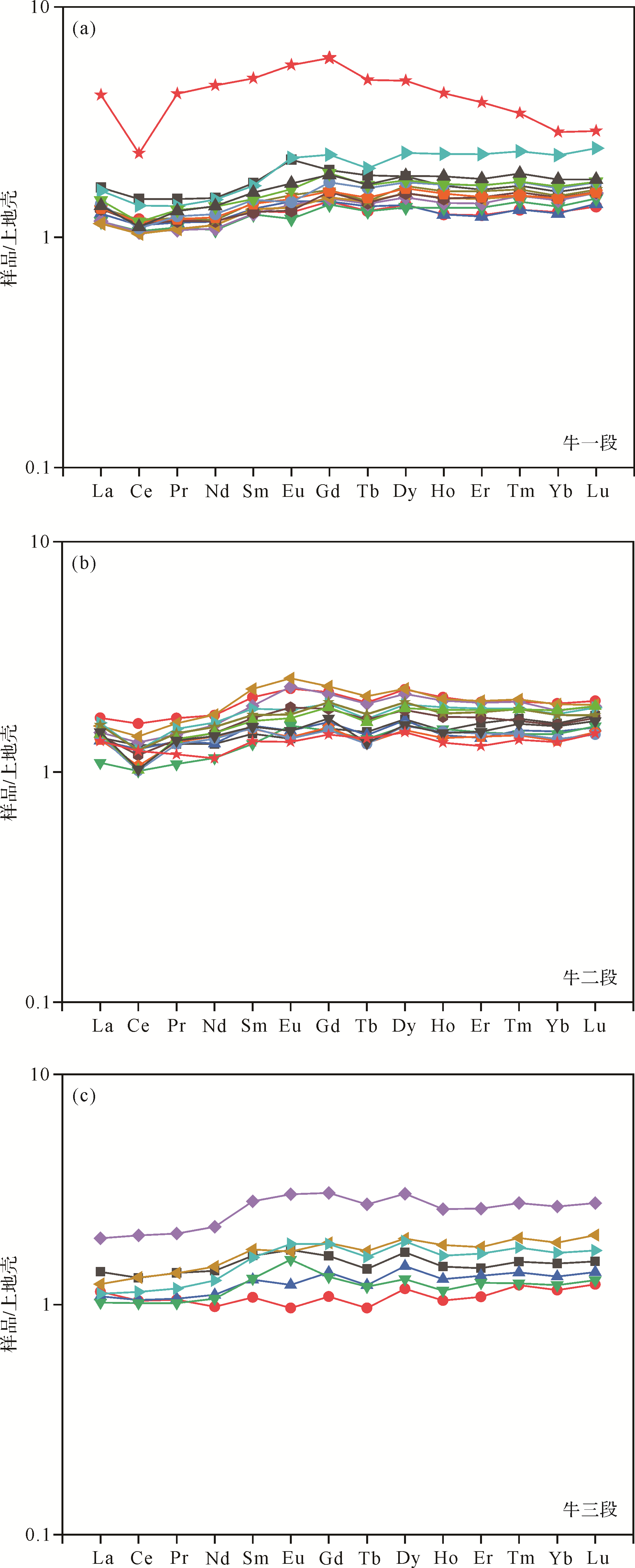

    图  8  鄂西地区牛蹄塘组牛一段(a),牛二段(b)和牛三段(c)页岩稀土元素上地壳标准化配分模式图

    Figure  8.  Upper Continental Crust (UCC)⁃normalized REE patterns in Niutitang Formation shale, western Hubei province: (a) Niu 1 member; (b) Niu 2 member; and (c) Niu 3 member

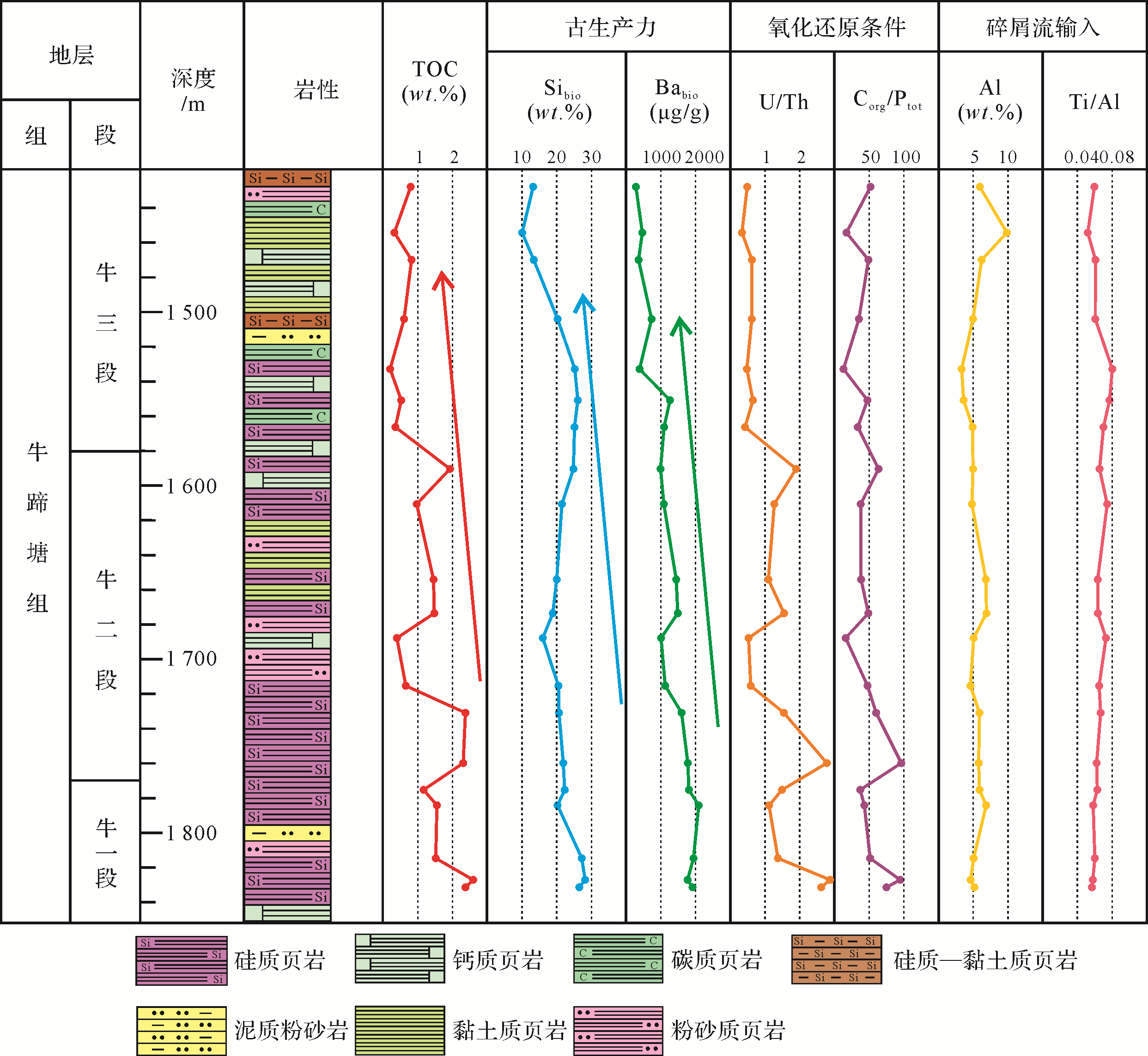

    图  9  鄂西地区X井牛蹄塘组页岩的TOC含量、古生产力指标(Sibio、Babio)、氧化还原条件指标(U/Th、Corg/Ptot)以及碎屑流输入指标(Al、Ti/Al)的垂向变化

    Figure  9.  Stratigraphic distribution in X well, Niutitang Formation, western Hubei province: TOC; paleoproductivity proxies (Sibio and Babio); redox condition proxies (U/Th and Corg/Ptot);and detrital flux proxies (Al and Ti/Al)

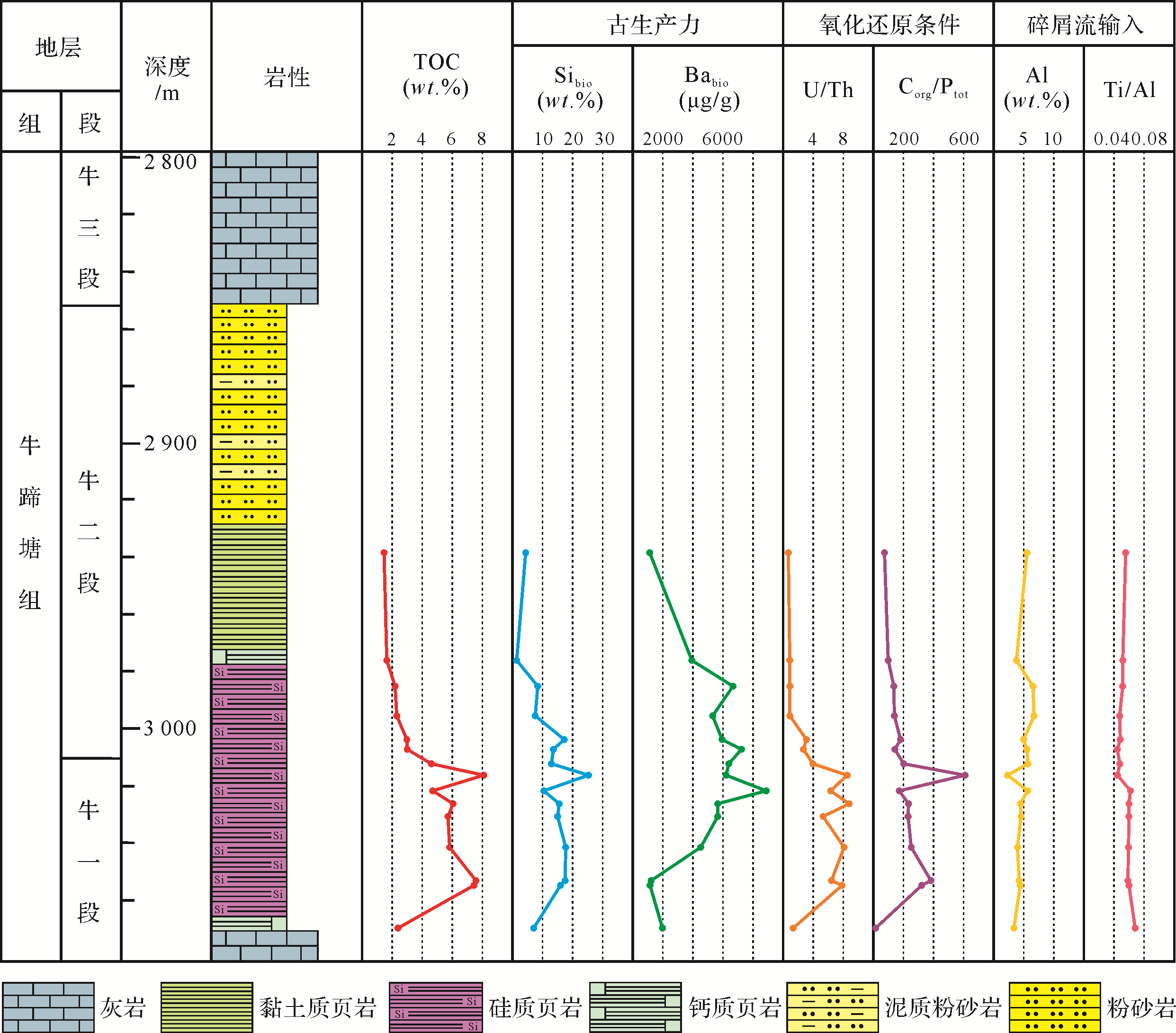

    图  10  鄂西地区Y井牛蹄塘组页岩的TOC含量、古生产力指标(Sibio、Babio)、氧化还原条件指标(U/Th、Corg/Ptot)以及碎屑流输入指标(Al、Ti/Al)的垂向变化

    Figure  10.  Stratigraphic distribution in Y well, Niutitang Formation, western Hubei province: TOC; paleoproductivity proxies (Sibio and Babio); redox condition proxies (U/Th and Corg/Ptot);and detrital flux proxies (Al and Ti/Al)

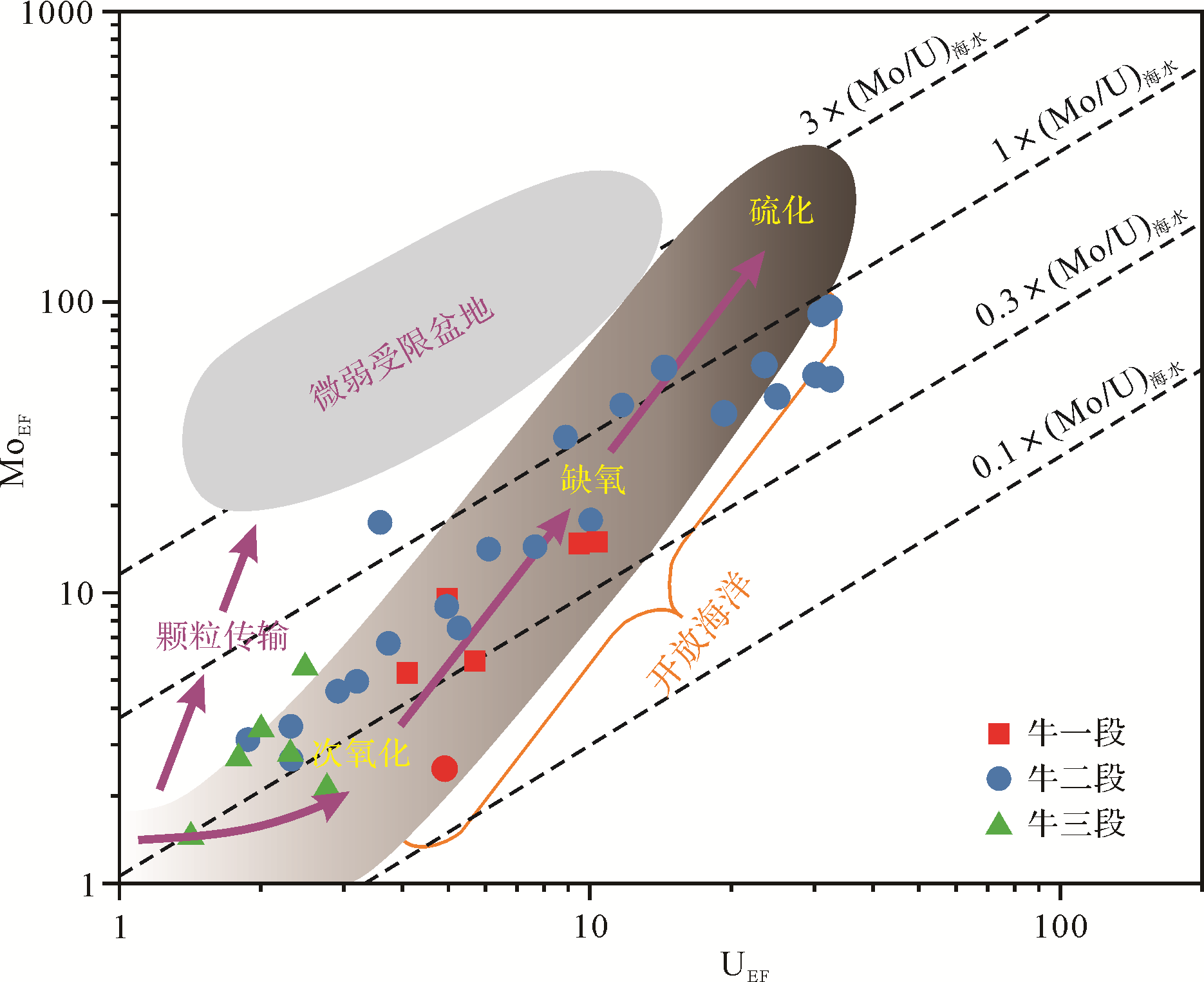

    图  11  Mo⁃U富集共变反映鄂西地区牛蹄塘组页岩沉积时期水体的氧化还原条件(据Algeo et al.[29],修改)

    Figure  11.  Enrichment factors (EF) of Mo vs. U reflecting redox condition during deposition of the Niutitang Formation in western Hubei province (modified from Algeo et al.[29])

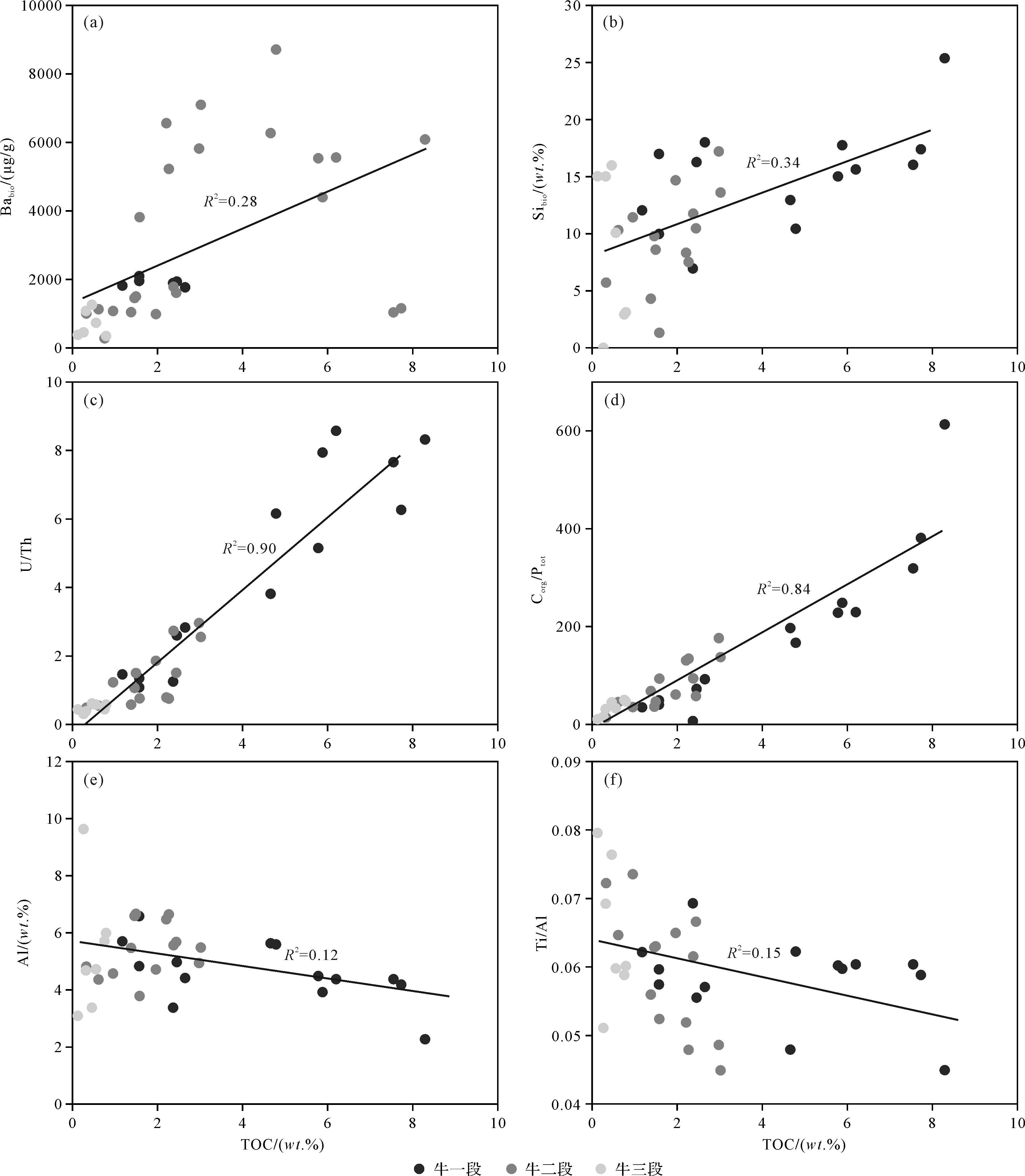

    图  12  鄂西地区牛蹄塘组页岩的古生产力指标(Babio、Sibio)、氧化还原条件指标(U/Th、Corg/Ptot)、碎屑流输入指标(Al、Ti/Al)与TOC含量的相关性

    (a,b)Babio、Sibio与TOC含量呈现微弱的正相关性;(c,d)U/Th比值、Corg/Ptot摩尔比值与TOC含量呈现显著的正相关性;(e,f)Al含量、Ti/Al比值与TOC含量呈现极其微弱的负相关性

    Figure  12.  (a,b) Correlation between paleoproductivity proxies (Babio and Sibio), redox condition index (U/Th and Corg/Ptot), detrital flux proxies (Al and Ti/Al) and TOC content in the Niutitang shale, western Hubei province; (c,d) Weak positive correlations between Babio, Sibio, and TOC contents; (e) Significant positive correlations between U/Th, Corg/Ptot and TOC contents; (f) Extremely weak negative correlations between Al, Ti/Al and TOC contents

    表  1  鄂西地区牛蹄塘组不同岩相页岩的TOC和矿物组分平均含量

    Table  1.   Average TOC and mineral component contents in shales of different lithofacies, Niutitang Formation, western Hubei province

    页岩岩相 TOC (wt.%) 各矿物组分平均含量/wt.%
    黏土矿物 石英 长石 方解石 白云石 黄铁矿
    硅质页岩 3.1 24.7 49.5 15.0 6.6 2.2 1.9
    钙质页岩 1.3 29.2 23.5 12.4 21.8 11.4 1.7
    黏土质页岩 0.9 55.6 28.4 6.5 7.5 0.5 1.6
    硅质—黏土质页岩 0.7 40.1 31.8 5.2 20.0 1.6 1.2
    下载: 导出CSV

    表  2  鄂西地区牛蹄塘组页岩稀土元素分析结果

    注: δCe=2CeN/(LaN+PrN),δEu=2EuN/(SmN+GdN),δPr=2PrN/(CeN+NdN),下标N代表利用上地壳稀土元素进行标准化。

    Table  2.   REE analysis, Niutitang Formation shale, western Hubei province

    层段 样品编号 La Ce Pr Nd Sm Eu Gd Tb Dy Ho Er Tm Yb Lu ∑REE δCe δEu δPr

    X-1 29.6 59.5 6.92 25.9 5.22 1.08 4.39 0.65 4.20 0.83 2.35 0.36 2.36 0.35 143.71 0.95 1.06 1.01
    X-2 40.9 79.7 8.94 30.5 5.80 1.02 4.93 0.74 4.91 1.00 2.98 0.48 3.05 0.47 185.42 0.95 0.90 1.04
    X-3 24.3 50.0 5.62 21.4 4.30 0.80 3.91 0.58 3.83 0.77 2.29 0.34 2.17 0.33 120.64 0.98 0.92 0.99
    X-4 18.0 38.2 4.23 16.2 3.43 0.81 2.95 0.45 2.65 0.54 1.68 0.24 1.57 0.24 91.19 1.00 1.20 0.98
    X-5 22.4 49.2 5.56 21.8 4.87 1.02 4.47 0.67 4.08 0.80 2.31 0.35 2.26 0.34 120.13 1.01 1.03 0.97
    X-6 15.5 35.3 4.09 16.0 3.29 0.63 2.96 0.46 2.85 0.61 1.72 0.27 1.72 0.27 85.67 1.01 0.95 0.99
    X-7 19.5 42.3 4.86 19.3 4.20 0.94 4.06 0.60 3.84 0.76 2.23 0.34 2.15 0.32 105.40 0.99 1.07 0.98

    X-8 24.8 49.0 5.51 20.2 3.87 0.72 3.44 0.56 3.48 0.71 2.20 0.33 2.10 0.33 117.25 0.96 0.93 1.01
    X-9 29.3 59.0 6.92 26.1 5.40 1.15 4.81 0.73 4.54 0.96 2.63 0.38 2.48 0.37 144.77 0.94 1.06 1.01
    X-10 33.7 66.0 7.92 28.4 5.86 1.09 5.13 0.76 4.82 0.95 2.65 0.41 2.71 0.41 160.81 0.92 0.93 1.05
    X-11 27.3 53.6 6.38 24.8 4.95 1.16 4.77 0.74 4.59 1.02 2.84 0.40 2.67 0.42 135.64 0.93 1.12 1.00
    X-12 26.7 51.6 6.20 24.9 5.23 1.24 4.98 0.76 4.58 0.98 2.76 0.40 2.44 0.37 133.14 0.91 1.14 0.99
    X-13 25.8 49.6 6.27 25.0 5.61 1.22 4.86 0.74 4.37 0.90 2.54 0.37 2.35 0.34 129.97 0.89 1.10 1.02
    X-14 34.7 56.3 7.72 30.1 5.98 1.16 5.31 0.77 4.85 1.08 3.07 0.44 2.78 0.43 154.69 0.78 0.97 1.07
    X-15 29.8 52.4 6.79 26.6 5.33 1.16 4.95 0.75 4.50 0.96 2.75 0.38 2.44 0.38 139.19 0.84 1.06 1.04
    Y-1 27.8 53.8 5.76 20.3 4.16 0.81 3.76 0.61 3.55 0.73 2.03 0.31 2.02 0.32 125.96 0.81 0.94 1.05
    Y-2 23.2 44.1 4.89 18.1 3.64 0.90 3.50 0.56 3.03 0.63 1.74 0.26 1.63 0.25 106.43 0.78 0.91 1.08
    Y-3 32.0 61.6 6.90 24.5 4.71 0.91 4.38 0.67 3.90 0.81 2.31 0.35 2.28 0.35 145.67 0.74 0.91 1.10
    Y-4 31.4 59.6 6.81 25.1 4.95 1.04 4.49 0.72 3.99 0.83 2.34 0.36 2.31 0.37 144.31 0.72 0.96 1.11
    Y-5 21.6 41.9 4.81 17.2 3.48 0.65 3.24 0.51 2.90 0.66 1.90 0.29 1.84 0.29 101.27 0.72 0.92 1.11
    Y-6 24.0 45.9 5.20 19.3 3.89 0.83 3.82 0.61 3.55 0.77 2.20 0.34 2.17 0.34 112.92 0.97 0.96 1.00
    Y-7 24.1 46.5 5.41 20.6 4.17 0.83 3.96 0.64 3.81 0.83 2.37 0.35 2.29 0.35 116.21 0.93 0.96 1.00
    Y-8 13.5 24.8 2.74 10.7 2.13 0.55 2.45 0.36 2.30 0.52 1.49 0.22 1.41 0.22 63.39 0.93 1.12 0.97
    Y-9 27.7 51.0 5.81 21.3 4.03 0.80 4.16 0.63 3.79 0.82 2.39 0.36 2.28 0.35 125.42 0.92 0.91 1.01
    Y-10 22.0 41.2 4.69 16.8 3.46 0.73 3.32 0.50 3.18 0.69 1.98 0.29 1.81 0.28 100.93 0.92 1.01 1.02
    Y-11 22.4 41.5 4.75 17.7 3.51 0.72 3.36 0.53 3.18 0.69 1.92 0.28 1.81 0.28 102.63 0.92 0.98 1.01
    Y-12 20.4 34.1 4.28 16.0 3.19 0.61 3.21 0.51 2.96 0.66 1.89 0.28 1.75 0.27 90.11 0.83 0.89 1.05
    Y-13 22.6 38.8 4.85 18.4 3.43 0.74 3.75 0.56 3.22 0.71 2.01 0.30 1.90 0.29 101.56 0.84 0.96 1.04
    Y-14 22.4 38.7 5.02 19.3 3.83 0.82 3.86 0.59 3.52 0.80 2.24 0.34 2.13 0.31 103.86 0.83 1.00 1.05

    X-16 34.0 56.4 7.42 28.9 5.64 1.11 5.42 0.81 4.99 1.02 2.97 0.44 2.76 0.40 152.28 0.94 1.18 0.99
    X-17 33.9 55.7 7.83 30.4 5.68 1.02 4.87 0.70 4.36 0.92 2.68 0.39 2.46 0.39 151.30 0.94 0.94 1.02
    X-18 25.7 38.9 5.64 21.8 4.20 0.74 3.47 0.51 3.33 0.72 2.03 0.29 1.84 0.28 109.45 0.93 1.04 1.01
    X-19 24.2 36.0 5.43 21.1 4.12 0.83 4.00 0.58 3.64 0.82 2.35 0.34 2.24 0.34 105.99 0.94 0.91 1.03
    X-20 27.7 40.7 6.01 23.0 4.38 0.82 4.02 0.53 3.47 0.73 2.13 0.33 2.15 0.33 116.30 0.94 1.01 1.00
    Y-15 52.3 62.2 12.55 49.9 9.27 2.07 9.60 1.30 7.04 1.42 3.73 0.48 2.65 0.39 214.90 0.55 1.03 1.22
    下载: 导出CSV

    表  3  鄂西地区牛蹄塘组页岩的主量、微量元素地球化学指标

    Table  3.   Geochemical index of selected major and trace elements, Niutitang Formation, western Hubei province

    层段 样品编号 岩相 Babio/(μg/g) Sibio/wt.% Mo EF U EF U/Th Corg/Ptot Al/wt.% Ti/Al Al/(Al+Fe+Mn) (Fe+Mn)/Ti

    X-1 硅质—黏土质页岩 279 2.9 2.71 1.79 0.44 50 5.71 0.059 0.64 10
    X-2 黏土质页岩 452 0.0 0.78 1.02 0.31 16 9.63 0.051 0.69 9
    X-3 钙质页岩 346 3.1 5.55 2.47 0.58 47 5.99 0.060 0.65 9
    X-4 硅质—黏土质页岩 730 10.1 2.78 2.30 0.58 33 4.72 0.060 0.64 9
    X-5 硅质页岩 376 15.0 3.41 2.01 0.44 11 3.09 0.080 0.69 6
    X-6 硅质页岩 1 258 16.0 2.13 2.76 0.61 45 3.38 0.076 0.69 6
    X-7 硅质页岩 1 077 15.0 1.46 1.42 0.38 31 4.68 0.069 0.62 9

    X-8 硅质页岩 986 14.7 14.37 7.66 1.86 61 4.71 0.065 0.72 6
    X-9 硅质页岩 1 077 11.4 7.55 5.28 1.23 35 4.57 0.074 0.73 5
    X-10 硅质页岩 1 453 9.8 6.68 3.73 1.06 36 6.59 0.063 0.71 6
    X-11 硅质页岩 1 500 8.6 8.95 4.96 1.50 46 6.67 0.063 0.70 7
    X-12 钙质页岩 1 002 5.7 3.12 1.88 0.48 14 4.82 0.072 0.66 7
    X-13 硅质页岩 1 125 10.3 3.47 2.32 0.55 46 4.36 0.065 0.60 10
    X-14 硅质页岩 1 609 10.5 14.13 6.10 1.51 58 5.68 0.067 0.72 6
    X-15 硅质页岩 1 783 11.7 17.73 10.06 2.73 94 5.56 0.062 0.68 8
    Y-1 黏土质页岩 1 042 4.3 2.67 2.32 0.58 68 5.47 0.056 0.69 8
    Y-2 钙质页岩 3 813 1.3 4.94 3.20 0.76 93 3.78 0.052 0.53 17
    Y-3 硅质页岩 6 557 8.3 17.45 3.59 0.78 131 6.47 0.052 0.73 7
    Y-4 硅质页岩 5 221 7.5 4.57 2.91 0.75 134 6.64 0.048 0.65 11
    Y-5 硅质页岩 5 817 17.2 44.26 11.70 2.96 176 4.94 0.049 0.73 8
    Y-6 硅质页岩 7 096 13.6 34.31 8.89 2.55 137 5.48 0.045 0.73 8
    Y-7 硅质页岩 6 270 12.9 59.12 14.39 3.81 197 5.63 0.048 0.73 8
    Y-8 硅质页岩 6 081 25.4 95.26 32.31 8.32 613 2.27 0.045 0.62 13
    Y-9 硅质页岩 8 712 10.4 47.14 25.00 6.16 167 5.59 0.062 0.63 9
    Y-10 硅质页岩 5 559 15.6 54.23 32.53 8.57 229 4.37 0.060 0.67 8
    Y-11 硅质页岩 5 535 15.0 41.36 19.31 5.15 228 4.48 0.060 0.66 9
    Y-12 硅质页岩 4 397 17.7 91.07 30.96 7.94 249 3.92 0.060 0.48 18
    Y-13 硅质页岩 1 152 17.4 60.60 23.49 6.27 381 4.18 0.059 0.62 10
    Y-14 硅质页岩 1 034 16.0 56.10 30.23 7.66 319 4.37 0.060 0.59 11

    X-16 硅质页岩 1 818 12.0 5.82 5.70 1.46 35 5.70 0.062 0.71 6
    X-17 硅质页岩 2 093 10.0 5.30 4.10 1.08 40 6.58 0.057 0.76 6
    X-18 硅质页岩 1 952 17.0 9.43 5.00 1.34 49 4.83 0.060 0.73 6
    X-19 硅质页岩 1 768 18.0 14.92 10.38 2.83 92 4.42 0.057 0.73 6
    X-20 硅质页岩 1 936 16.3 14.64 9.52 2.60 73 4.97 0.056 0.74 6
    Y-15 钙质页岩 1 888 6.9 2.47 4.92 1.25 7 3.38 0.069 0.65 8
    下载: 导出CSV

    表  4  鄂西地区牛蹄塘组不同岩相页岩的相关地球化学指标

    Table  4.   Average values of geochemical indices of different lithofacies shales in Niutitang Formation,western Hubei province

    页岩岩相 古生产力指标 氧化还原条件 碎屑流输入
    Babio/(μg/g) Sibio/wt.% U/Th Corg/Ptot Al/wt.% Ti/Al
    硅质页岩 3 157 13.8 3.04 138 4.97 0.060
    钙质页岩 1 762 4.3 0.77 40 4.49 0.064
    黏土质页岩 747 2.2 0.44 42 7.55 0.054
    硅质—黏土质页岩 505 6.5 0.51 41 5.21 0.059
    下载: 导出CSV
