海陆过渡相页岩气层系沉积研究进展与页岩气新发现

董大忠 邱振 张磊夫 李树新 张琴 李星涛 张素荣 刘翰林 王玉满

董大忠, 邱振, 张磊夫, 李树新, 张琴, 李星涛, 张素荣, 刘翰林, 王玉满. 海陆过渡相页岩气层系沉积研究进展与页岩气新发现[J]. 沉积学报, 2021, 39(1): 29-45. doi: 10.14027/j.issn.1000-0550.2021.002
引用本文: 董大忠, 邱振, 张磊夫, 李树新, 张琴, 李星涛, 张素荣, 刘翰林, 王玉满. 海陆过渡相页岩气层系沉积研究进展与页岩气新发现[J]. 沉积学报, 2021, 39(1): 29-45. doi: 10.14027/j.issn.1000-0550.2021.002
DONG DaZhong, QIU Zhen, ZHANG LeiFu, LI ShuXin, ZHANG Qin, LI XingTao, ZHANG SuRong, LIU HanLin, WANG YuMan. Progress on sedimentology of transitional facies shales and new discoveries of shale gas[J]. Acta Sedimentologica Sinica, 2021, 39(1): 29-45. doi: 10.14027/j.issn.1000-0550.2021.002
Citation: DONG DaZhong, QIU Zhen, ZHANG LeiFu, LI ShuXin, ZHANG Qin, LI XingTao, ZHANG SuRong, LIU HanLin, WANG YuMan. Progress on sedimentology of transitional facies shales and new discoveries of shale gas[J]. Acta Sedimentologica Sinica, 2021, 39(1): 29-45. doi: 10.14027/j.issn.1000-0550.2021.002

海陆过渡相页岩气层系沉积研究进展与页岩气新发现

doi: 10.14027/j.issn.1000-0550.2021.002
基金项目:

中国石油天然气股份有限公司重大科技专项 2020E-31

详细信息
    作者简介:

    董大忠,男,1962年出生,教授级高级工程师,油气资源与发展战略、页岩气地质理论技术及勘探实践等,E-mail: ddz@petrochina.com.cn

    通讯作者:

    张磊夫,男,高级工程师,E-mail: leifu.zhang@pku.edu.cn

  • 中图分类号: P512.2

Progress on sedimentology of transitional facies shales and new discoveries of shale gas

Funds:

Science and Technology Major Projects of PetroChina 2020E-31

  • 摘要: 四川盆地海相页岩气成功规模效益开发,使我国页岩气跨入了高速发展的快车道,确立了页岩气在我国能源安全保障中的重要战略地位。我国海陆过渡相页岩气资源丰富,有望成为我国页岩气增储上产的现实领域。目前海陆过渡相页岩气勘探开发和地质评价还处在初期阶段,海陆过渡相富有机质页岩发育特征与分布、沉积模式、有机质富集机理等非常规油气沉积学相关研究有待深入。通过系统厘定海陆过渡相相关概念与特征,明确了国内外典型海陆过渡相页岩气层系;系统总结海陆过渡相页岩沉积研究现状与新进展,揭示了海陆过渡相中富有机质页岩有利发育环境、主要沉积模式和页岩气储层基本特征。系统梳理鄂尔多斯、四川、渤海湾等盆地海陆过渡相页岩气勘探开发新发现,指出了我国海陆过渡相页岩气具有良好勘探开发前景。海陆过渡相页岩层系常伴有煤层,可进行页岩气、煤层气等联合开采,实现“体积开发”,以期有效推动我国天然气产业高质量大发展。

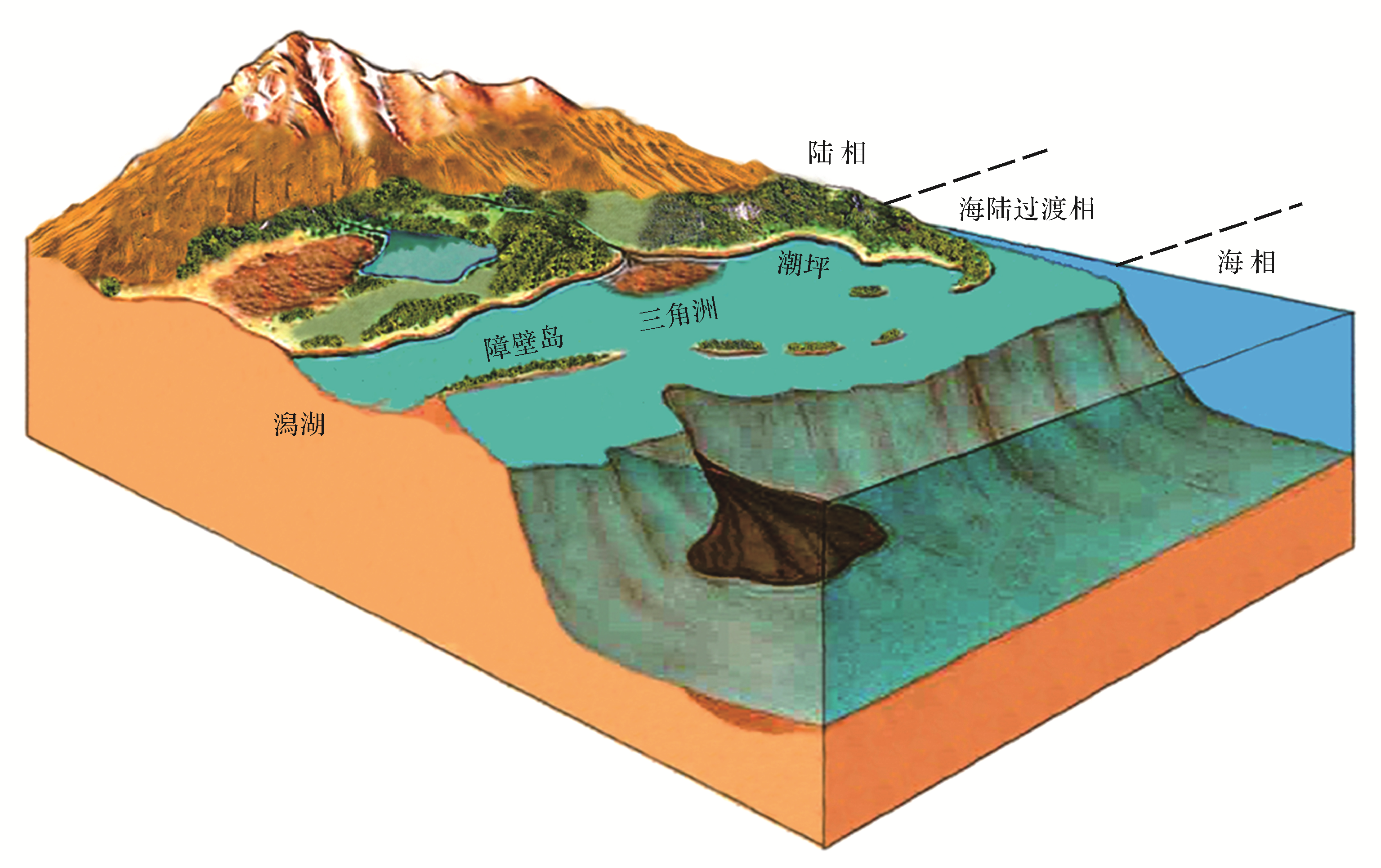

  • 图  1  海陆过渡沉积相组合分布示意图(据文献[15]修改)

    Figure  1.  Diagram showing the distribution of transitional facies (modified from reference[15])

    图  2  海陆过渡相页岩露头、岩芯及镜下特征

    (a)山西组黑色富有机质页岩岩芯照片,页理发育,大吉51井,2 286 m;(b)本溪组页岩露头,陕西韩城剖面;(c)龙潭组页岩岩芯照片,天东004⁃X3井,4 121 m;(d)山西组页岩单偏光薄片,大吉3⁃4井,2 159.5 m;(e)本溪组页岩单偏光薄片,陕西韩城剖面;(f)龙潭组页岩单偏光薄片,蒲西1井,3 740 m;(h)山西组页岩扫描电镜,黄铁矿晶间孔,大吉3⁃4井,2 039.95 m;(i)山西组页岩扫描电镜,微裂缝,大吉3⁃4井,2 146.93 m;(j)山西组页岩扫描电镜,有机质孔,大吉3⁃4井,2 138.88 m

    Figure  2.  Outcrop, core and microscopic⁃scale characteristics of transitional shales

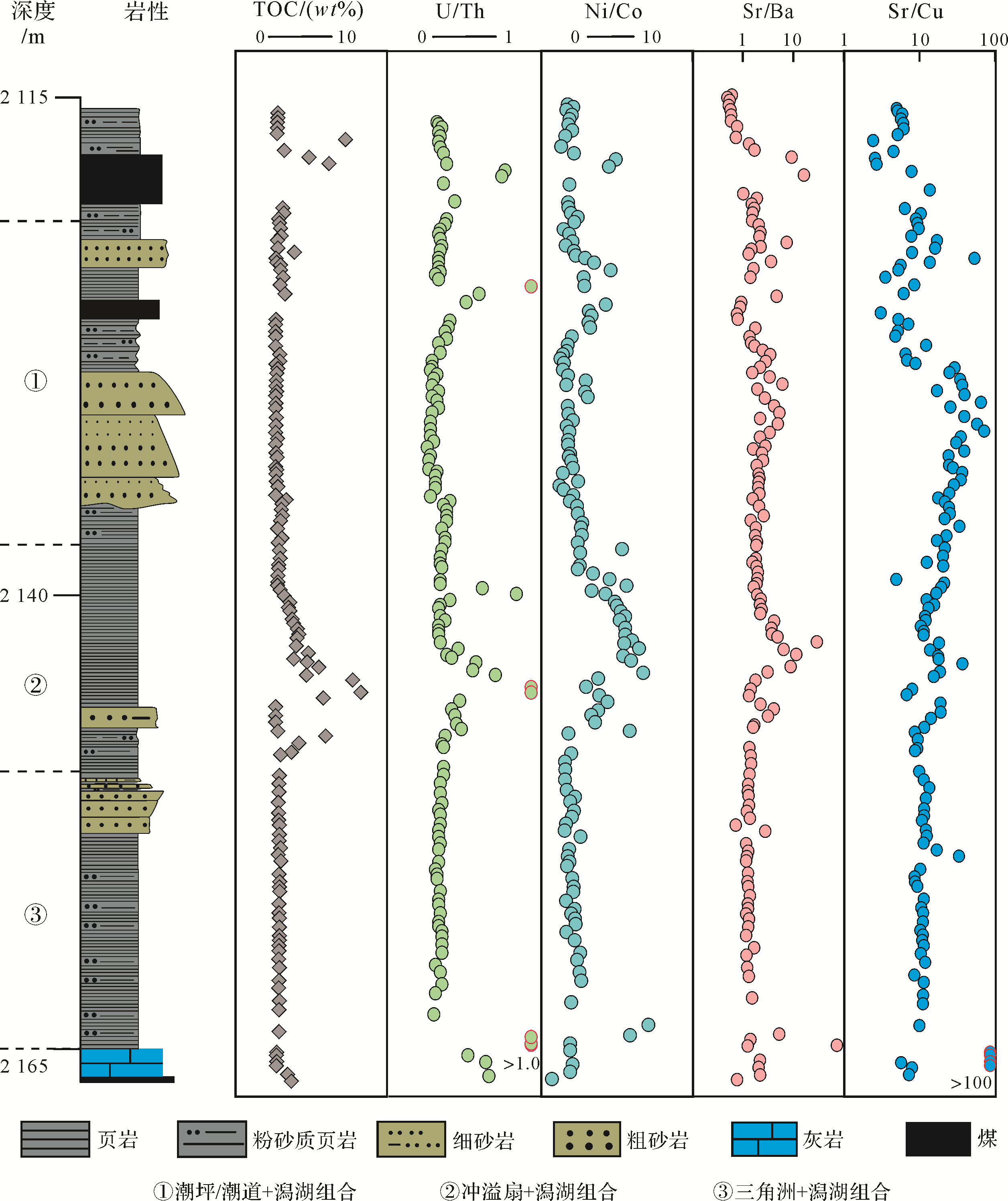

    图  3  鄂东大宁吉县地区大吉3⁃4井山西组海陆过渡相页岩沉积综合柱状图

    Figure  3.  Transitional facies DJ 3⁃4 well in the Shanxi Formation in the Daning⁃Jixian area, eastern Ordos Basin

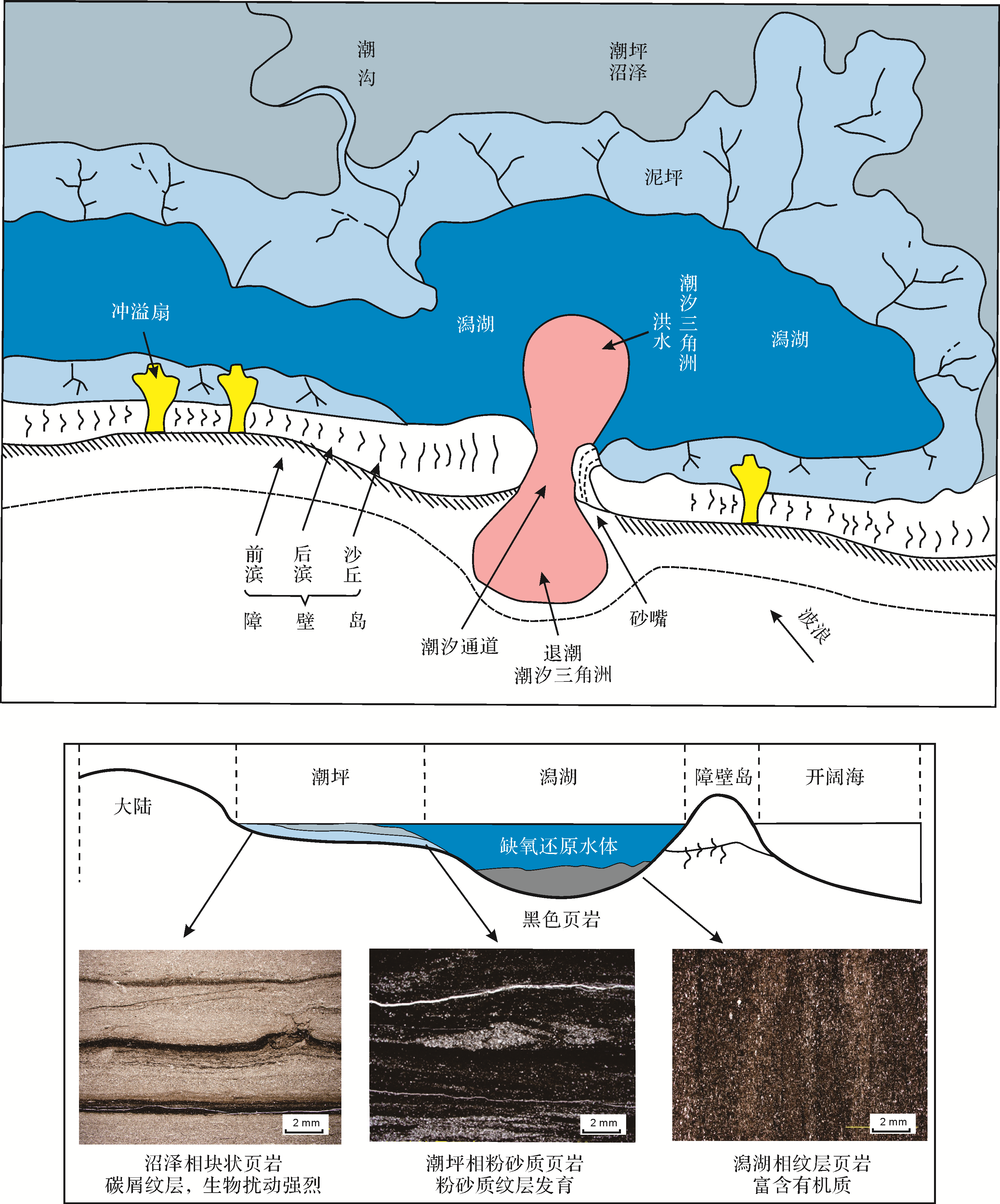

    图  4  鄂尔多斯盆地东缘海陆过渡相富有机质页岩沉积模式(据文献[52]修改)

    Figure  4.  Sedimentary model for the organic⁃rich shales of transitional facies in eastern Ordos Basin (modified from reference [52])

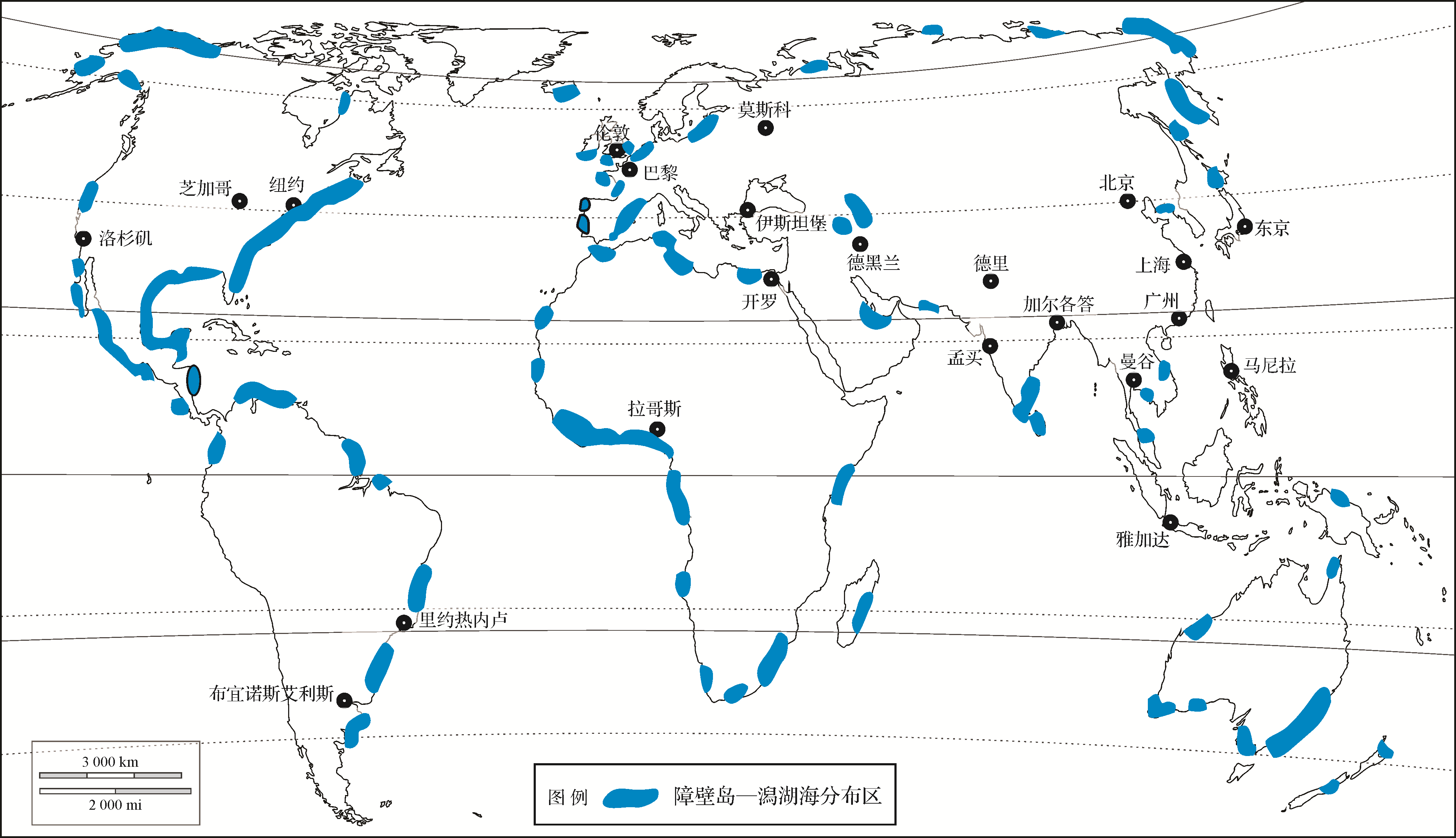

    图  5  全球现代障壁岛—潟湖海岸分布(据文献[54]修改)

    Figure  5.  Global barrier⁃lagoon coastline distribution (modified from reference [54])

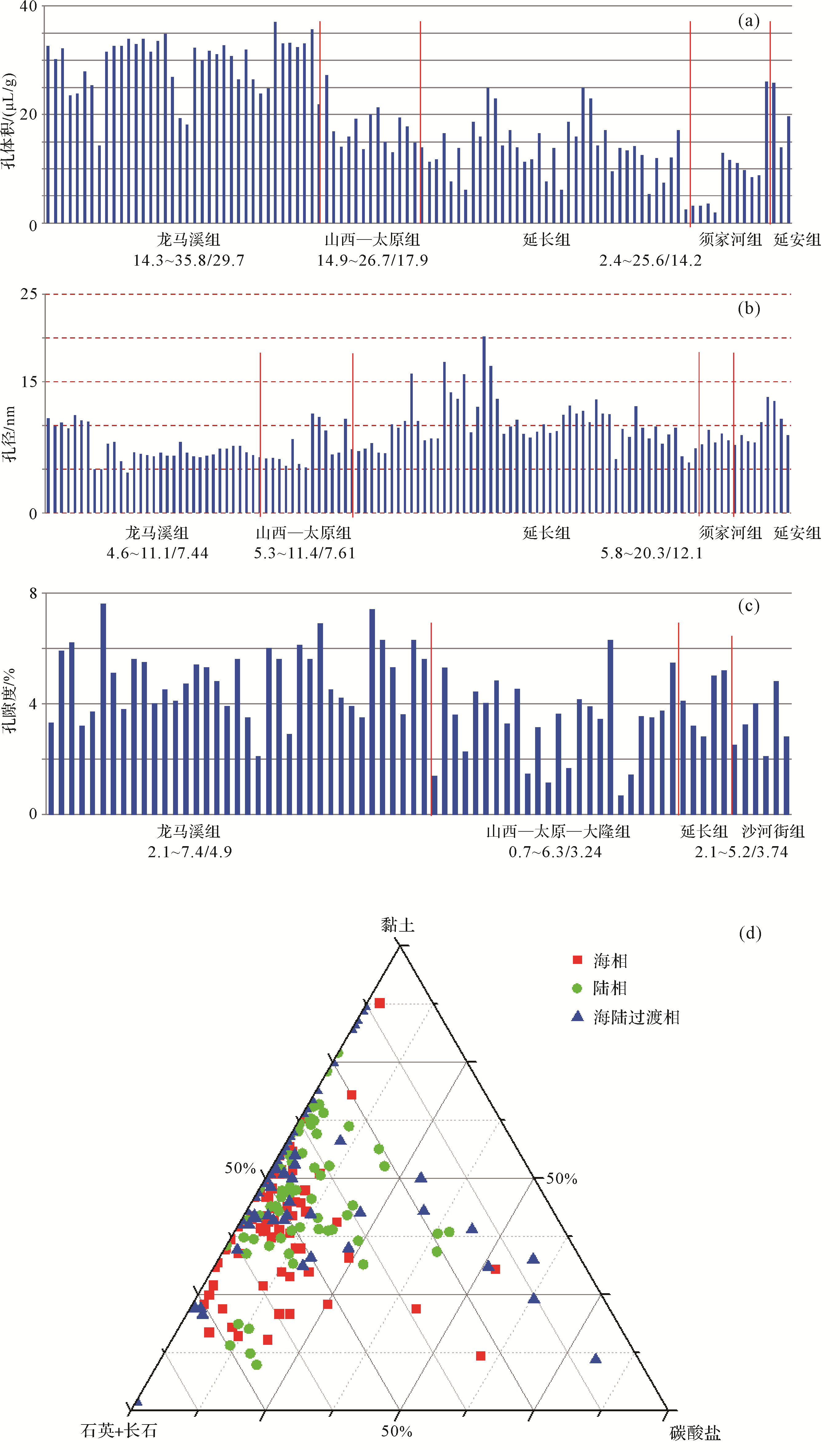

    图  6  海陆过渡相、海相、陆相页岩气储层(a)孔体积、(b)孔径、(c)孔隙度、(d)矿物含量统计图

    Figure  6.  Pores characteristics, porosity and mineral composition of transitional, marine, and continental shale gas

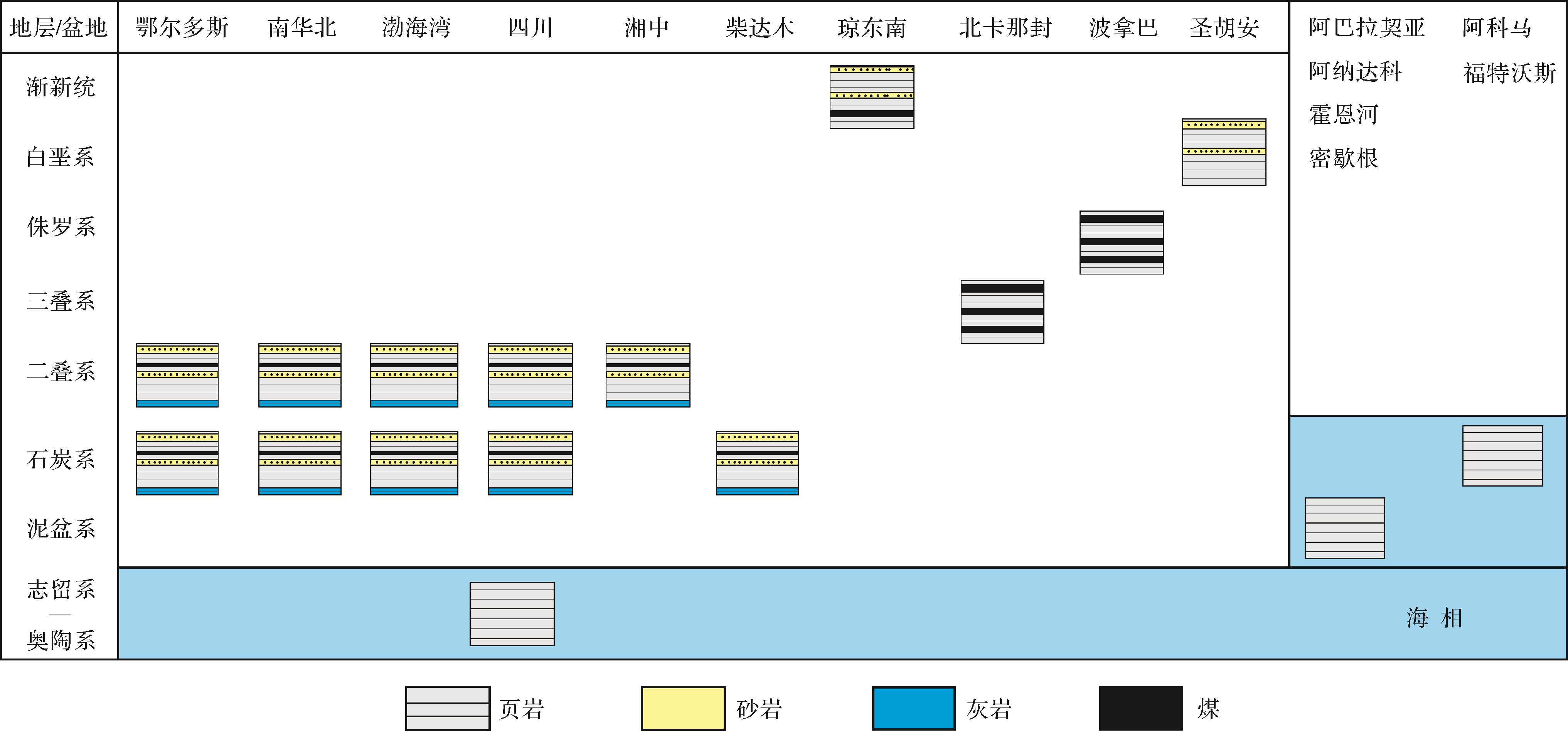

    图  7  全球典型页岩气层系与岩性组合

    Figure  7.  Lithological associations of global typical shale gas strata

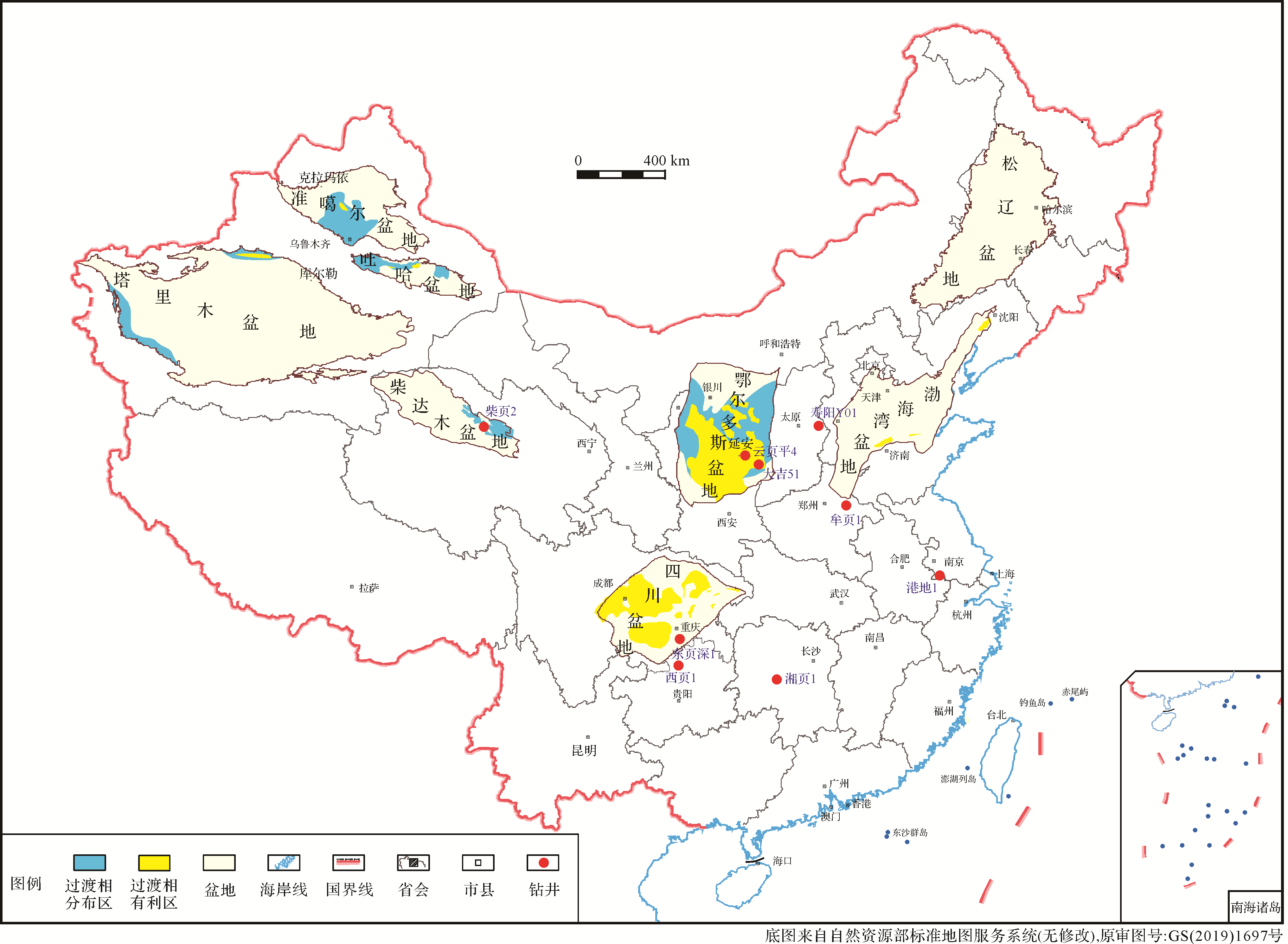

    图  8  中国海陆过渡相典型页岩气井与有利区预测图(据文献[37]修改)

    Figure  8.  Typical transitional facies shale gas wells and prediction of favorable areas in China (modified from reference[37])

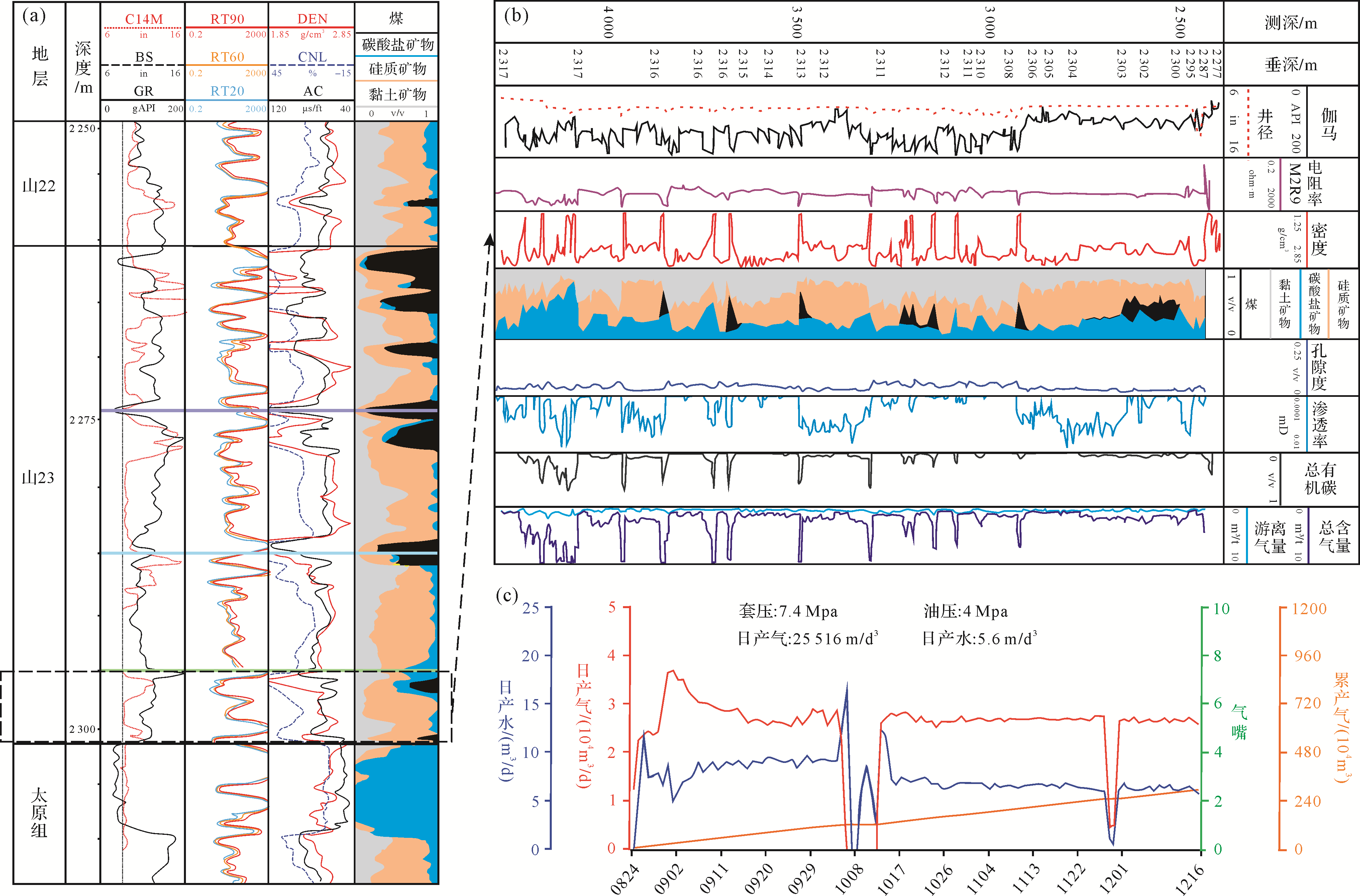

    图  9  鄂尔多斯盆地典型页岩气井地质特征与生产特征

    (a)大吉51井测井解释成果图;(b)吉平1H井测井解释成果图;(c)吉平1H井生产曲线

    Figure  9.  Geological and production characteristics of typical transitional shale gas well in the Ordos Basin

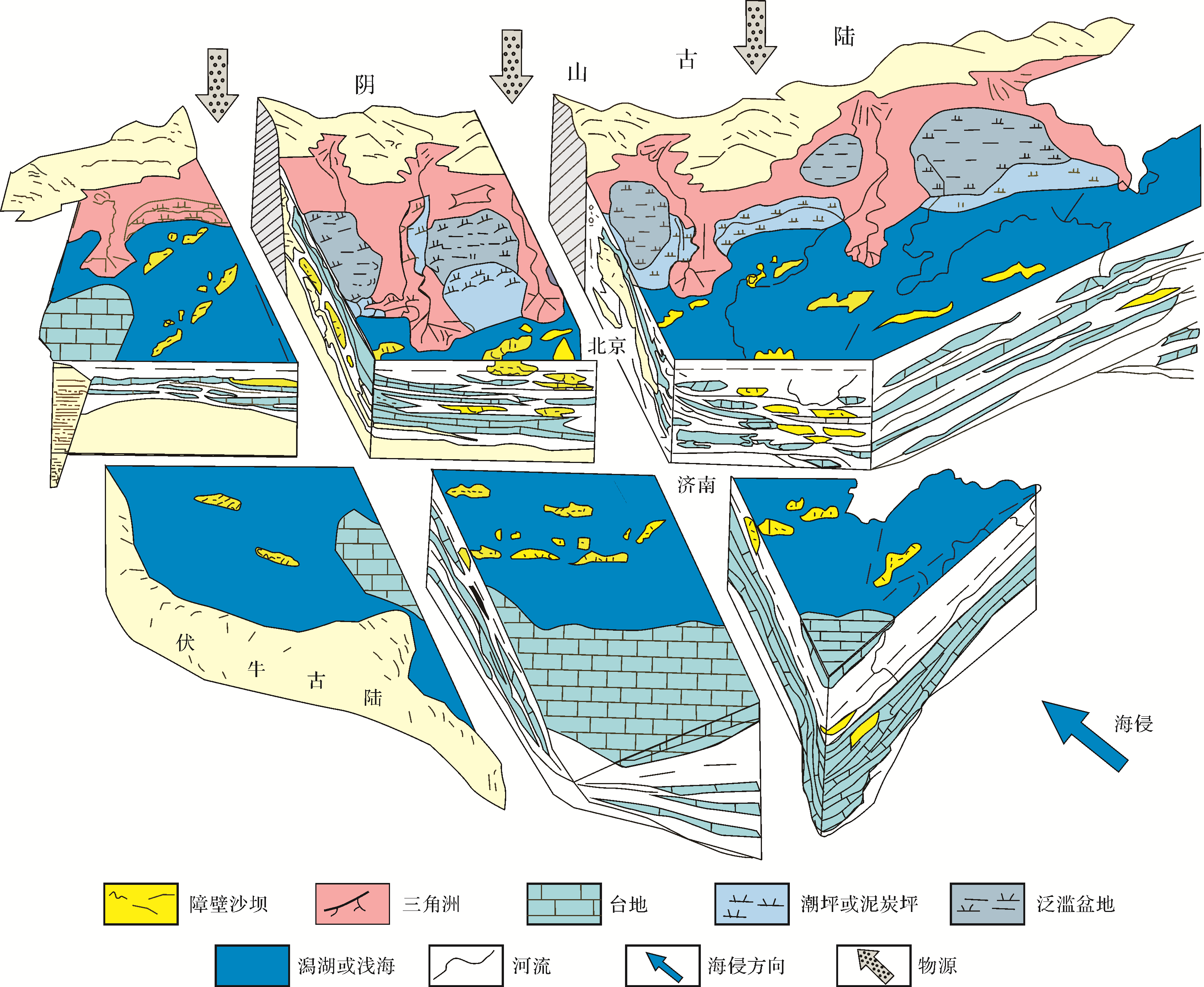

    图  10  华北地区石炭—二叠纪陆表海古地理格局(据文献[17]修改)

    Figure  10.  Carboniferous⁃Permian epi⁃continental paleogeographic pattern in the north China (modified from reference[17])

    表  1  海陆过渡相划分一览表

    Table  1.   Classification of transitional facies

    代表学者(发表时间) 沉积相类型
    何幼斌(2006)[7] 三角洲相 河口湾相
    林春明(2019)[10] 三角洲相 河口湾相
    冯增昭(2020)[11] 三角洲相 河口湾相
    朱筱敏(2008)[8] 三角洲相 河口湾相 障壁岛相 潟湖相 潮坪相
    姜在兴(2010)[11] 三角洲相 河口湾相 障壁岛相 潟湖相 潮坪相
    Boggs (2012)[12] 三角洲相 河口湾相 障壁岛相 潟湖相 潮坪相 海滩相
    Boyd et al.(1992)[13] Galloway (1998)[14] 三角洲沉积体系 障壁海岸沉积体系
    本文(2021) 三角洲相 河口湾相 障壁岛相 潟湖相 潮坪相
    下载: 导出CSV

    表  2  主要海陆过渡相页岩特征

    Table  2.   Characteristics of main transitional shales

    盆地 页岩年代/层系 代表井/剖面 优势沉积相 平均厚度/m 总有机碳(TOC) 平均值/% 干酪根类型 参考文献
    鄂尔多斯 二叠系太原—山西组 大吉51井 潟湖、潮坪、三角洲 88.6 4.91 Ⅱ—Ⅲ [4]
    南华北 石炭—二叠系 太原—山西组 牟页1井 潟湖、三角洲 102.5 2.67 [20]
    渤海湾 石炭—二叠系 太原—山西组 秦皇岛剖面 潟湖、沼泽 35 3 Ⅱ—Ⅲ [21⁃22]
    四川 二叠系龙潭组 西页1井 东页深1井 潟湖、障壁岛 175 2.43 Ⅱ—Ⅲ [23⁃25]
    湘中 二叠系龙潭组—大隆组 2015H—D6井 湘页1井 潟湖、沼泽、滨海 65 2.63 Ⅱ—Ⅲ [26⁃28]
    柴达木 上石炭统 克鲁克组 柴页2井 石灰沟剖面 潟湖、潮坪、沼泽 576 3.46 Ⅱ—Ⅲ [3⁃4]
    沁水 石炭—二叠系 太原—山西组 柿状北306井 寿阳 Y01井 潟湖、潮坪、三角洲 38.5 3.72 Ⅱ—Ⅲ [3⁃4,20]
    琼东南 渐新统崖城组 YC13⁃2井 三角洲 2.43 [29⁃30]
    北卡那封 上三叠统 Mungaroo组 三角洲 [31]
    波拿巴 上侏罗统 Frigate组 三角洲 [32]
    下载: 导出CSV

    表  3  全球障壁岛—潟湖海岸线分布

    Table  3.   Global barrier⁃lagoon coastline distribution

    大洲 障壁岛—潟湖海岸线比例/%
    北美洲 17.6
    亚洲 13.8
    非洲 17.9
    南美洲 12.2
    欧洲 5.3
    澳洲 11.4
    下载: 导出CSV

    表  4  我国海陆过渡相页岩气勘探成果统计表

    Table  4.   Explorational results of main Chinese transitional shale gas

    盆地 页岩年代/层系 井名 测试产量/(×104 m3/d)
    鄂尔多斯 二叠系山西组 大吉51、大吉45、吉平1H、吉页-平01、高页平01、云页平3、云页平6等30口井 0.2~6.0
    中牟凹陷 石炭—二叠系 太原—山西组 牟页1、牟页2 0.13
    涟源凹陷 二叠系龙潭组 湘页1井 0.24
    桂中凹陷 石炭系 柳页1 5.3
    毕节 石炭系 水页1 >2.0
    下载: 导出CSV
