威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响

梁峰 张琴 卢斌 姜巍 熊小林 陈鹏 姜仁 梁萍萍 马超

梁峰, 张琴, 卢斌, 姜巍, 熊小林, 陈鹏, 姜仁, 梁萍萍, 马超. 威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响[J]. 沉积学报, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
引用本文: 梁峰, 张琴, 卢斌, 姜巍, 熊小林, 陈鹏, 姜仁, 梁萍萍, 马超. 威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响[J]. 沉积学报, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
LIANG Feng, ZHANG Qin, LU Bin, JIANG Wei, XIONG XiaoLin, CHEN Peng, JIANG Ren, LIANG PingPing, MA Chao. Lithofacies and Distribution of Wufeng Formation⁃Longmaxi Formation Organic-rich Shale and Its Impact on Shale Gas Production in Weiyuan Shale Gas Play, Southern Sichuan Basin, China[J]. Acta Sedimentologica Sinica, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
Citation: LIANG Feng, ZHANG Qin, LU Bin, JIANG Wei, XIONG XiaoLin, CHEN Peng, JIANG Ren, LIANG PingPing, MA Chao. Lithofacies and Distribution of Wufeng Formation⁃Longmaxi Formation Organic-rich Shale and Its Impact on Shale Gas Production in Weiyuan Shale Gas Play, Southern Sichuan Basin, China[J]. Acta Sedimentologica Sinica, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006

威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响

doi: 10.14027/j.issn.1000-0550.2021.006
详细信息

Lithofacies and Distribution of Wufeng Formation⁃Longmaxi Formation Organic-rich Shale and Its Impact on Shale Gas Production in Weiyuan Shale Gas Play, Southern Sichuan Basin, China

  • 摘要: 通过对威远地区14口评价井或导眼井五峰组—龙马溪组地层开展系统的笔石生物地层、岩相地层、测井响应、地球化学、元素地球化学等特征分析,证实了威远地区五峰组—龙马溪组古隆起的发育,指出古隆起发育控制页岩的厚度及岩相展布,明确优质页岩展布受古隆起发育控制,并提出水平井井位优化部署建议。主要结论如下:1)从生物地层、岩性地层、电性特征、地层厚度等方面证实在Z4-Z1—WY1—W5—WX井一带存在(水下)古隆起;2)不同时期地层分布及岩相主要受古隆起发育控制,隆起区及周边地层厚度薄,黏土矿物或碳酸盐矿物含量高,坳陷区沉积厚度大,硅质矿物含量高;3)威远地区五峰组页岩沉积期物源多来自其西部或北部,鲁丹阶早期以生物成因石英为主,物源较少,鲁丹阶晚期物源可能来自川南的黔中古陆,不同的物源方向意味着沉积体系的变化;4)鲁丹阶早期(LM1~LM3)地层储层品质最优,产量高,其储层参数平面展布受隆起发育控制,拗陷区域储层品质最好。建议以鲁丹阶早期地层为目标靶体实施水平井,优先部署该层段厚度较大区域水平井,尽量避开隆起发育区。
  • 图  1  工区井位分布及W2井五峰组—龙马溪组地层划分柱状图

    赫南特冰期之后的LM1地层为页岩地层,与鲁丹阶早期难以区分,故将LM1归并到鲁丹阶早期

    Figure  1.  Well location distribution of the work area and histogram of Wufeng Formation⁃Longmaxi Formation strata division in well W2

    图  2  威远地区典型岩心及腕足化石照片

    (a)WX井,LM5地层与宝塔组灰岩不整合接触;(b)WY1井,五峰组粉砂质页岩;(c)W5井,LM3?地层与五峰组地层不整合接触;(d)W2井典型腕足化石照片;(e)Z1井典型腕足化石照片;(f)Z3井典型腕足化石照片(g)W3井典型腕足化石照片

    Figure  2.  Photographs of typical shale cores and brachiopod fossils in Weiyuan

    图  3  威远地区典型井自然伽马曲线与生物地层关系对比连井剖面

    Figure  3.  Correlation of gamma ray curves and biostratigraphy of typical wells in Weiyuan area

    图  4  威远地区生物、电性、矿物组成对比剖面(据文献[10,15]修改)

    Figure  4.  Biological, electrical and mineral composition of the well profile in Weiyuan(modified from references [10,15])

    图  5  页岩岩相划分标准及不同时期典型井页岩岩相三角图

    Figure  5.  Shale lithofacies division. Standard and trigonometric diagram of shale lithofacies in different periods

    图  6  威远地区不同沉积时期地层厚度及岩相分布图

    (a)凯迪阶晚期(五峰组页岩沉积期);(b)赫南特冰期;(c)鲁丹阶早期(LM1~LM3);(d)鲁丹阶晚期(LM4~LM5)

    Figure  6.  Stratigraphic thickness and lithofacies distribution map of Weiyuan in different sedimentary periods

    图  7  威远地区不同时期页岩沉积中心迁移示意图

    Figure  7.  Schematic diagram of shale deposition center migration at different periods in Weiyuan

    图  8  威远地区不同时期Zr与SiO2关系图

    Figure  8.  Relationship between Zr and SiO2 in Weiyuan area at different periods

    图  9  威远地区典型评价井储层综合评价图(据文献[15]修改)

    Figure  9.  Comprehensive map of typical evaluation well reservoirs in Weiyuan area (modified from reference [15])

    图  10  威远地区LM1~LM3厚度、钻遇率与产量的关系曲线

    (a)相同平台LM1~LM3钻遇长度与首年日产关系图;(b)LM1~LM3厚度与典型平台单井平均第一年累产关系图

    Figure  10.  Relationship between LM1⁃LM3 thickness, drilling rate and production in Weiyuan area

    图  11  四川盆地威远长宁—焦石坝区块典型页岩气井参数评价图(据文献[15,27]修改)

    WD2井和N3井为测井解释成果,JY1井为实测数据

    Figure  11.  Parameter evaluation of shale gas wells in Weiyuan, Changning and Jiaoshiba blocks of Sichuan Basin(modified from references [15,27])

  • [1] 郭彤楼. 涪陵页岩气田发现的启示与思考[J]. 地学前缘,2016,23(1):29-43.

    Guo Tonglou. Discovery and characteristics of the Fuling shale gas field and its enlightenment and thinking[J]. Earth Science Frontiers, 2016, 23(1): 29-43.
    [2] 邹才能,董大忠,王玉满,等. 中国页岩气特征、挑战及前景(二)[J]. 石油勘探与开发,2016,43(2):166-178.

    Zou Caineng, Dong Dazhong, Wang Yuman, et al. Shale gas in China: Characteristics, challenges and prospects (II)[J]. Petroleum Exploration and Development, 2016, 43(2): 166-178.
    [3] 赵文智,李建忠,杨涛,等. 中国南方海相页岩气成藏差异性比较与意义[J]. 石油勘探与开发,2016,43(4):499-510.

    Zhao Wenzhi, Li Jianzhong, Yang Tao, et al. Geological difference and its significance of marine shale gases in South China[J]. Petroleum Exploration and Development, 2016, 43(4): 499-510.
    [4] 陈旭,樊隽轩,张元动,等. 五峰组及龙马溪组黑色页岩在扬子覆盖区内的划分与圈定[J]. 地层学杂志,2015,39(4):351-358.

    Chen Xu, Fan Junxuan, Zhang Yuandong, et al. Subdivision and delineation of the Wufeng and Lungmachi black shales in the subsurface areas of the Yangtze Platform[J]. Journal of Stratigraphy, 2015, 39(4): 351-358.
    [5] 杨洪志,张小涛,陈满,等. 四川盆地长宁区块页岩气水平井地质目标关键技术参数优化[J]. 天然气工业,2016,36(8):60-65.

    Yang Hongzhi, Zhang Xiaotao, Chen Man, et al. Optimization on the key parameters of geologic target of shale-gas horizontal wells in Changning block, Sichuan Basin[J]. Natural Gas Industry, 2016, 36(8): 60-65.
    [6] 梁峰,拜文华,邹才能,等. 渝东北地区巫溪2井页岩气富集模式及勘探意义[J]. 石油勘探与开发,2016,43(3):350-358.

    Liang Feng, Bai Wenhua, Zou Caineng, et al. Shale gas enrichment pattern and exploration significance of well Wuxi-2 in northeast Chongqing, NE Sichuan Basin[J]. Petroleum Exploration and Development, 2016, 43(3): 350-358.
    [7] 金之钧,胡宗全,高波,等. 川东南地区五峰组—龙马溪组页岩气富集与高产控制因素[J]. 地学前缘,2016,23(1):1-10.

    Jin Zhijun, Hu Zongquan, Gao Bo, et al. Controlling factors on the enrichment and high productivity of shale gas in the Wufeng-Longmaxi Formations, southeastern Sichuan Basin[J]. Earth Science Frontiers, 2016, 23(1): 1-10.
    [8] 梁峰,王红岩,拜文华,等. 川南地区五峰组—龙马溪组页岩笔石带对比及沉积特征[J]. 天然气工业,2017,37(7):20-26.

    Liang Feng, Wang Hongyan, Bai Wenhua, et al. Graptolite correlation and sedimentary characteristics of Wufeng-Longmaxi shale in southern Sichuan Basin[J]. Natural Gas Industry, 2017, 37(7): 20-26.
    [9] 孙莎莎,芮昀,董大忠,等. 中、上扬子地区晚奥陶世—早志留世古地理演化及页岩沉积模式[J]. 石油与天然气地质,2018,39(6):1087-1106.

    Sun Shasha, Rui Yun, Dong Dazhong, et al. Paleogeographic evolution of the Late Ordovician-Early Silurian in Upper and Middle Yangtze regions and depositional model of shale[J]. Oil & Gas Geology, 2018, 39(6): 1087-1106.
    [10] 马新华,谢军. 川南地区页岩气勘探开发进展及发展前景[J]. 石油勘探与开发,2018,45(1):161-169.

    Ma Xinhua, Xie Jun. The progress and prospects of shale gas exploration and exploitation in southern Sichuan Basin, NW China[J]. Petroleum Exploration and Development, 2018, 45(1): 161-169.
    [11] 谢军,赵圣贤,石学文,等. 四川盆地页岩气水平井高产的地质主控因素[J]. 天然气工业,2017,37(7):1-12.

    Xie Jun, Zhao Shengxian, Shi Xuewen, et al. Main geological factors controlling high production of horizontal shale gas wells in the Sichuan Basin[J]. Natural Gas Industry, 2017, 37(7): 1-12.
    [12] 王玉满,董大忠,李新景,等. 四川盆地及其周缘下志留统龙马溪组层序与沉积特征[J]. 天然气工业,2015,35(3):12-21.

    Wang Yuman, Dong Dazhong, Li Xinjing, et al. Stratigraphic sequence and sedimentary characteristics of Lower Silurian Longmaxi Formation in the Sichuan Basin and its peripheral areas[J]. Natural Gas Industry, 2015, 35(3): 12-21.
    [13] 李艳芳,邵德勇,吕海刚,等. 四川盆地五峰组—龙马溪组海相页岩元素地球化学特征与有机质富集的关系[J]. 石油学报,2015,36(12):1470-1483.

    Li Yanfang, Shao Deyong, Haigang Lü, et al. A relationship between elemental geochemical characteristics and organic matter enrichment in marine shale of Wufeng Formation-Longmaxi Formation, Sichuan Basin[J]. Acta Petrolei Sinica, 2015, 36(12): 1470-1483.
    [14] 邹才能,董大忠,王社教,等. 中国页岩气形成机理、地质特征及资源潜力[J]. 石油勘探与开发,2010,37(6):641-653.

    Zou Caineng, Dong Dazhong, Wang Shejiao, et al. Geological characteristics, formation mechanism and resource potential of shale gas in China[J]. Petroleum Exploration and Development, 2010, 37(6): 641-653.
    [15] 赵圣贤,杨跃明,张鉴,等. 四川盆地下志留统龙马溪组页岩小层划分与储层精细对比[J]. 天然气地球科学,2016,27(3):470-487.

    Zhao Shengxian, Yang Yueming, Zhang Jian, et al. Micro-layers division and fine reservoirs contrast of Lower Silurian Longmaxi Formation shale, Sichuan Basin, SW China[J]. Natural Gas Geoscience, 2016, 27(3): 470-487.
    [16] 陈旭,樊隽轩,王文卉,等. 黔渝地区志留系龙马溪组黑色笔石页岩的阶段性渐进展布模式[J]. 中国科学(D辑):地球科学,2017,47(6):720-732.

    Chen Xu, Fan Junxuan, Wang Wenhui, et al. Stage-progressive distribution pattern of the Lungmachi black graptolitic shales from Guizhou to Chongqing, central China[J]. Science China (Seri. D): Earth Sciences, 2017, 47(6): 720-732.
    [17] 聂海宽,金之钧,马鑫,等. 四川盆地及邻区上奥陶统五峰组—下志留统龙马溪组底部笔石带及沉积特征[J]. 石油学报,2017,38(2): 160-174.

    Nie Haikuan, Jin Zhijun, Ma Xin, et al. Graptolites zone and sedimentary characteristics of Upper Ordovician Wufeng Formation-Lower Silurian Longmaxi Formation in Sichuan Basin and its adjacent areas[J]. Acta Petrolei Sinica, 2017, 38(2): 160-174.
    [18] 王同,张克银,熊亮,等. 四川自贡地区五峰组—龙马溪组下段古地貌刻画及其油气意义[J]. 石油实验地质,2018,40(6):764-770.

    Wang Tong, Zhang Keyin, Xiong Liang, et al. Paleogeomorphology restoration of Wufeng Formation-Lower member of Longmaxi Formation in Zigong area of Sichuan province and its oil and gas significance[J]. Petroleum Geology & Experiment, 2018, 40(6): 764-770.
    [19] 戎嘉余. 生态地层学的基础:群落生态的研究[C]//中国古生物学会第十三、十四届学术年会论文选集. 合肥:安徽科学技术出版社,1986.

    Rong Jiayu. Ecostratigraphy and community analysis of the Late Ordovician and Silurian in southern China[C]//Proceedings of the 13th and 14th annual academic conference of palaeontological society of China. Hefei: Anhui Science & Technology Publishing House, 1986.
    [20] Boucot A J, Chen X. Fossil plankton depth zones[J]. Palaeoworld, 2009, 18(4): 213-234.
    [21] 张琳娜,樊隽轩,陈清. 华南上奥陶统观音桥层的空间分布和古地理重建[J]. 科学通报,2016,61(18):2053-2063.

    Zhang Linna, Fan Junxuan, Chen Qing. Geographic distribution and palaeogeographic reconstruction of the Upper Ordovician Kuanyinchiao bed in South China[J]. Chinese Science Bulletin, 2016, 61(18): 2053-2063.
    [22] 王玉满,王淑芳,董大忠,等. 川南下志留统龙马溪组页岩岩相表征[J]. 地学前缘,2016,23(1):119-133.

    Wang Yuman, Wang Shufang, Dong Dazhong, et al. Lithofacies characterization of Longmaxi Formation of the Lower Silurian, southern Sichuan[J]. Earth Science Frontiers, 2016, 23(1): 119-133.
    [23] 戎嘉余,陈旭,王怿,等. 奥陶—志留纪之交黔中古陆的变迁:证据与启示[J]. 中国科学(D辑):地球科学,2011,41(10):1407-1415.

    Rong Jiayu, Chen Xu, Wang Yi, et al. Northward expansion of central Guizhou oldland through the Ordovician and Silurian transition: Evidence and implications[J]. Science China (Seri. D): Earth Sciences, 2011, 41(10): 1407-1415.
    [24] Lüning S, Craig J, Loydell D K, et al. Lower Silurian ‘hot shales’ in North Africa and Arabia: Regional distribution and depositional model[J]. Earth-Science Reviews, 2000, 49(1/2/3/4): 121-200.
    [25] Wright A M, Spain D, Ratcliffe K T. Application of inorganic whole rock geochemistry to shale resource plays[C]//Paper presented at the Canadian unconventional resources and international petroleum conference. Calgary: SPE, 2010.
    [26] 马新华,李熙喆,梁峰,等. 威远页岩气田单井产能主控因素与开发优化技术对策[J]. 石油勘探与开发,2020,47(3):555-563.

    Ma Xinhua, Li Xizhe, Liang Feng, et al. Key control factors on well productivity and development strategies optimization in Weiyuan shale gas play, Sichuan Basin, SW China[J]. Petroleum Exploration and Development, 2020, 47(3): 555-563.
    [27] 张晓明,石万忠,徐清海,等. 四川盆地焦石坝地区页岩气储层特征及控制因素[J]. 石油学报,2015,36(8):926-939,953.

    Zhang Xiaoming, Shi Wanzhong, Xu Qinghai, et al. Reservoir characteristics and controlling factors of shale gas in Jiaoshiba area, Sichuan Basin[J]. Acta Petrolei Sinica, 2015, 36(8): 926-939, 953.
  • [1] 黄正良, 曹斌风, 刘洋, 罗晓容, 闫伟, 马占荣, 程明, 俞雨溪, 于洲.  纹层状页岩微观储层特征研究 ——以鄂尔多斯盆地西缘乌拉力克组为例【鄂尔多斯盆地乌拉力克组海相页岩气勘探专辑】 . 沉积学报, 2024, (): -. doi: 10.14027/j.issn.1000-0550.2024.085
    [2] 刘刚, 黄何鑫, 吴越, 侯芳, 赵帮胜, 张艳妮, 吴小力, 刘齐, 马亚轩.  鄂尔多斯盆地乌拉力克组页岩孔隙空间影响因素及其页岩气地质意义【鄂尔多斯盆地乌拉力克组海相页岩气勘探专辑】 . 沉积学报, 2024, (): -. doi: 10.14027/j.issn.1000-0550.2024.079
    [3] 刘瑞崟, 周文, 徐浩, 周秋媚, 曹茜, 高雯璐, 宋威国, 蒋柯, 蒲飞龙, 杨国梁, 尚福华.  层序格架下构造—沉积分异对页岩气储层特征的控制 . 沉积学报, 2023, 41(5): 1478-1494. doi: 10.14027/j.issn.1000-0550.2023.003
    [4] 毛小平.  四川盆地五峰-龙马溪组页岩有机质富集规律 . 沉积学报, 2023, (): -. doi: 10.14027/j.issn.1000-0550.2023.060
    [5] 王跃, 桂和荣, 苏尚国, 周奇明, 李俊, 张雅楠.  滇黔北五峰组—龙马溪组页岩沉积环境和古气候地球化学特征 . 沉积学报, 2022, 40(3): 653-666. doi: 10.14027/j.issn.1000-0550.2021.113
    [6] 卢树藩, 陈祎, 罗香建, 何犇, 符宏斌.  贵州石炭系黑色页岩层系沉积特征及分布规律研究 . 沉积学报, 2021, 39(3): 672-685. doi: 10.14027/j.issn.1000-0550.2020.114
    [7] 卢斌, 邱振, 周川闽, 董大忠, 梁萍萍.  泥页岩沉积物理模拟研究进展与发展趋势 . 沉积学报, 2021, 39(4): 781-793. doi: 10.14027/j.issn.1000-0550.2021.016
    [8] 董大忠, 邱振, 张磊夫, 李树新, 张琴, 李星涛, 张素荣, 刘翰林, 王玉满.  海陆过渡相页岩气层系沉积研究进展与页岩气新发现 . 沉积学报, 2021, 39(1): 29-45. doi: 10.14027/j.issn.1000-0550.2021.002
    [9] 蔡苏阳, 肖七林, 朱卫平, 朱汉卿, 陈吉, 陈奇, 蒋兴超.  川南龙马溪组页岩储层特征及主控因素 . 沉积学报, 2021, 39(5): 1100-1110. doi: 10.14027/j.issn.1000-0550.2020.060
    [10] 刘辰生, 王辉, 李想, 邱争科, 郭建华, 王宗秀.  湘中—湘南烟溪组沉积特征及页岩气勘探潜力 . 沉积学报, 2020, 38(1): 218-230. doi: 10.14027/j.issn.1000-0550.2019.026
    [11] 赵迪斐, 郭英海, WangGeoff, 李冠霖, 曾春林, 焦伟伟.  层序地层格架及其对页岩储层发育特征的影响-以四川盆地龙马溪组页岩为例 . 沉积学报, 2020, 38(2): 379-397. doi: 10.14027/j.issn.1000-0550.2019.043
    [12] 王冠平, 朱彤, 王红亮, 吴靖, 杜伟, 冯动军, 王濡岳.  海相页岩综合层序地层划分及垂向分布特征——以川东南地区五峰组-龙马溪组为例 . 沉积学报, 2019, 37(2): 330-344. doi: 10.14027/j.issn.1000-0550.2018.162
    [13] 邱振, 卢斌, 陈振宏, 张蓉, 董大忠, 王红岩, 邱军利.  火山灰沉积与页岩有机质富集关系探讨——以五峰组—龙马溪组含气页岩为例 . 沉积学报, 2019, 37(6): 1296-1308. doi: 10.14027/j.issn.1000-0550.2019.088
    [14] 梁峰, 张琴, 熊小林, 崔会英, 梁萍萍, 马超.  四川盆地及周缘五峰组—龙马溪组富有机质页岩沉积演化模式 . 沉积学报, 2019, 37(4): 847-857. doi: 10.14027/j.issn.1000-0550.2018.164
    [15] 王秀平, 牟传龙, 王启宇, 周恳恳, 梁薇, 葛祥英, 陈小炜.  再论岩相古地理可作为页岩气地质调查之指南 . 沉积学报, 2018, 36(2): 215-231. doi: 10.14027/j.issn.1000-0550.2018.001
    [16] 杨宇宁, 王剑, 郭秀梅, 熊小辉.  渝东北田坝地区五峰—龙马溪组页岩矿物学特征及其油气地质意义 . 沉积学报, 2017, 35(4): 772-780. doi: 10.14027/j.cnki.cjxb.2017.04.011
    [17] 马腾, 谭秀成, 李凌, 曾伟, 金民东, 罗冰, 洪海涛, 胡平.  四川盆地早寒武世龙王庙期沉积特征与古地理 . 沉积学报, 2016, 34(1): 33-48. doi: 10.14027/j.cnki.cjxb.2016.01.003
    [18] 邱振, 董大忠, 卢斌, 周杰, 施振生, 王红岩, 吝文, 张晨晨, 刘德勋.  中国南方五峰组-龙马溪组页岩中笔石与有机质富集关系探讨 . 沉积学报, 2016, 34(6): 1011-1020. doi: 10.14027/j.cnki.cjxb.2016.06.001
    [19] 东营凹陷泥页岩矿物组成及脆度分析 . 沉积学报, 2013, 31(04): 616-620.
    [20] 闫臻, 杨长春, 李继亮, 王真理, 肖文交, 徐兴旺, 段秋梁.  鲁西地区馒头组下部滑塌堆积的地质特征及其意义 . 沉积学报, 2005, 23(1): 29-33.
  • 加载中
图(11)
计量
  • 文章访问数:  178
  • HTML全文浏览量:  75
  • PDF下载量:  84
  • 被引次数: 0
出版历程
  • 收稿日期:  2020-08-12
  • 修回日期:  2021-01-07
  • 刊出日期:  2022-08-10

目录

    威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响

    doi: 10.14027/j.issn.1000-0550.2021.006
      作者简介:

      梁峰,男,1982年出生,博士研究生,页岩气地质与开发评价,E-mail: liangfeng05@petrochina.com.cn

      通讯作者: 张琴,女,博士研究生,页岩气地质与储层评价,E-mail: zhangqin2169@petrochina.com.cn
    • 中图分类号: P618.13

    摘要: 通过对威远地区14口评价井或导眼井五峰组—龙马溪组地层开展系统的笔石生物地层、岩相地层、测井响应、地球化学、元素地球化学等特征分析,证实了威远地区五峰组—龙马溪组古隆起的发育,指出古隆起发育控制页岩的厚度及岩相展布,明确优质页岩展布受古隆起发育控制,并提出水平井井位优化部署建议。主要结论如下:1)从生物地层、岩性地层、电性特征、地层厚度等方面证实在Z4-Z1—WY1—W5—WX井一带存在(水下)古隆起;2)不同时期地层分布及岩相主要受古隆起发育控制,隆起区及周边地层厚度薄,黏土矿物或碳酸盐矿物含量高,坳陷区沉积厚度大,硅质矿物含量高;3)威远地区五峰组页岩沉积期物源多来自其西部或北部,鲁丹阶早期以生物成因石英为主,物源较少,鲁丹阶晚期物源可能来自川南的黔中古陆,不同的物源方向意味着沉积体系的变化;4)鲁丹阶早期(LM1~LM3)地层储层品质最优,产量高,其储层参数平面展布受隆起发育控制,拗陷区域储层品质最好。建议以鲁丹阶早期地层为目标靶体实施水平井,优先部署该层段厚度较大区域水平井,尽量避开隆起发育区。

    English Abstract

    梁峰, 张琴, 卢斌, 姜巍, 熊小林, 陈鹏, 姜仁, 梁萍萍, 马超. 威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响[J]. 沉积学报, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
    引用本文: 梁峰, 张琴, 卢斌, 姜巍, 熊小林, 陈鹏, 姜仁, 梁萍萍, 马超. 威远五峰组—龙马溪组页岩岩相展布及对水平井产量的影响[J]. 沉积学报, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
    LIANG Feng, ZHANG Qin, LU Bin, JIANG Wei, XIONG XiaoLin, CHEN Peng, JIANG Ren, LIANG PingPing, MA Chao. Lithofacies and Distribution of Wufeng Formation⁃Longmaxi Formation Organic-rich Shale and Its Impact on Shale Gas Production in Weiyuan Shale Gas Play, Southern Sichuan Basin, China[J]. Acta Sedimentologica Sinica, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
    Citation: LIANG Feng, ZHANG Qin, LU Bin, JIANG Wei, XIONG XiaoLin, CHEN Peng, JIANG Ren, LIANG PingPing, MA Chao. Lithofacies and Distribution of Wufeng Formation⁃Longmaxi Formation Organic-rich Shale and Its Impact on Shale Gas Production in Weiyuan Shale Gas Play, Southern Sichuan Basin, China[J]. Acta Sedimentologica Sinica, 2022, 40(4): 1019-1029. doi: 10.14027/j.issn.1000-0550.2021.006
      • 四川盆地上奥陶统五峰组—下志留统龙马溪组海相富有机质页岩(TOC>2%)是中国页岩气勘探开发的主要领域[1-7],2019年实现页岩气产量154×108 m3。威远页岩气田作为川南地区页岩气产量的主要贡献者之一,2019年产量超过30×108 m3,占川南地区页岩气产量近40%。

        威远页岩气田位于四川盆地西南部(图1),构造隶属川西南古中斜坡低褶带,五峰组—龙马溪组页岩埋深1 500~4 000 m。前人研究表明,威远地区五峰组—龙马溪组富有机质页岩厚度28.9~47.3 m,沉积环境与川南地区一致,为深水陆棚相环境,沉积环境差异较小[8-15]。然而,通过笔者研究发现,威远地区发育一东西向的(水下)古隆起,影响该区域优质页岩的厚度展布及沉积环境,进而影响到页岩储层品质和水平井产量。本文以威远地区14口钻井资料为基础(图1a),结合中国石化在威远地区的4口井,以笔石生物地层为时间标尺,结合地球化学、矿物学、厚度展布特征,详细论证了威远地区古隆起的存在,同时刻画了威远地区五峰组—龙马溪组早期不同阶段页岩的沉积演化特征,指出沉积环境对页岩储层发育及产量的控制作用,对该地区页岩气开发部署具有重要的指导意义。

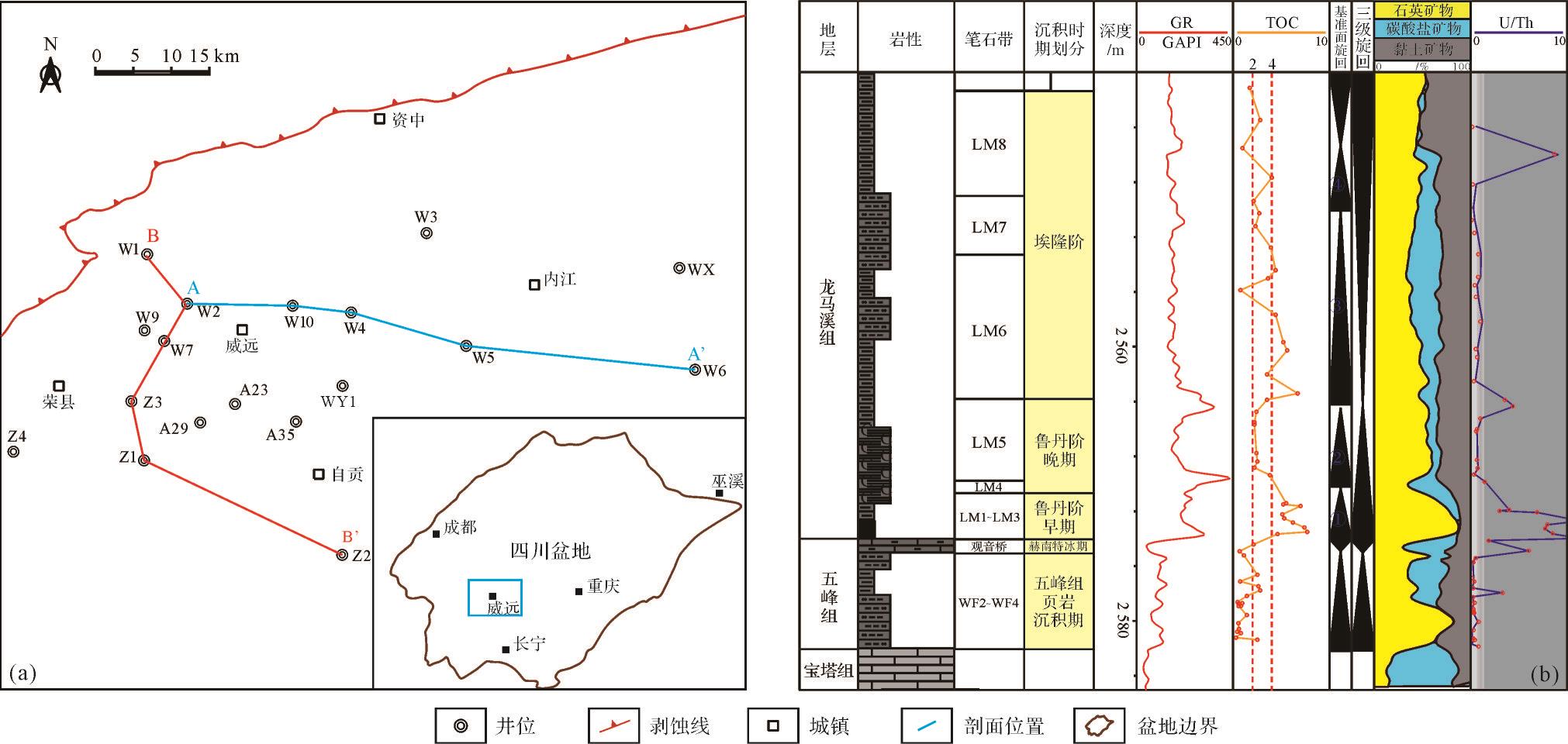

        图  1  工区井位分布及W2井五峰组—龙马溪组地层划分柱状图

        Figure 1.  Well location distribution of the work area and histogram of Wufeng Formation⁃Longmaxi Formation strata division in well W2

      • 威远地区五峰组页岩以深色页岩为主,TOC普遍含量较低(TOC<2%),观音桥段以含有腕足化石的灰质页岩、泥灰岩为主,龙马溪组以黑色页岩为主,具体综合柱状图详见图1。本文的生物地层划分采用陈旭等[4,16]的划分方法,不同的生物地层用代码表示(图1)。本文中生物鉴定均为钻井岩心,由于岩心面积较小,所观察到的带化石可能比实际层位偏高。以钻井不同时期在笔石生物地层划分的基础,结合岩性地层、层序地层、古海洋环境等特征,将威远地区富有机质页岩划分了5个沉积时期,分别为①五峰组页岩沉积时期(WF2~WF4),偏氧化沉积环境(U/Th<0.75);②观音桥段(赫南特冰期),氧化沉积环境;③鲁丹阶早期(LM1~LM3),对应第一个沉积旋回,强还原沉积环境(U/Th>2);④鲁丹阶晚期(LM4~LM5),对应第二个沉积旋回,还原性降低(0.75<U/Th<1.5),黏土矿物含量增多;⑤埃隆阶(LM6~LM8),对应第三、四个沉积旋回,贫氧沉积环境(图1),由于本阶段顶界化石并未在所有钻井中找到,厚度不能确定,本文未做详述。

      • 对研究区14口评价井中的岩心进行了笔石带的详细划分工作,发现在威远东部发育(水上)古隆起。证据如下:1)威远东部地区存在生物地层缺失的情况,WX井LM5地层直接与宝塔组灰岩呈不整合接触(图2a),缺失LM1~LM4、五峰组地层;WY1井缺失LM1~LM3地层,LM4地层直接与五峰组页岩呈不整合接触,W5井LM3地层直接与五峰组呈不整合接触,接触面附近岩性以粉砂岩为主[8,17]图2b,c)。威远东部WX井、W5井、WY1井存在不同程度的生物地层缺失情况,生物地层的缺失是古隆起发育的直接证据。2)自然伽马(GR)曲线特征与生物地层缺失特征吻合,如图3连井剖面所示,在威远地区W2井、W7和W10井发育①~⑤层段,而向东的W4井缺失①号层,W5缺失①②号层段,WX井缺失①②③号层段,曲线的可对比性较好,与生物地层缺失情况一致。3)矿物组成特征显示,在拗陷区域的W2井和W10井鲁丹阶早期(LM1~LM3)发育一套高硅质的页岩层段,而在东部隆起区或隆起区附近(W4井和W5井附近),该高硅质页岩段存在不同程度的缺失(图4a),进一步证明了该隆起的发育。4)从地层厚度上亦能发现该古隆起的存在,隆起区页岩沉积厚度小或缺失,如在五峰组页岩沉积时期W1井厚度最大,向东迅速变薄,区块东部存在地层缺失情况,而在鲁丹阶早期(LM1~LM3),W2井地层厚度最大,向东呈减薄趋势(图4)。总之,从生物地层、自然伽马、矿物组成和地层展布上均证实在W4、W5和WY1井区域存在古隆起,且该区域的古隆起已隆出水面。

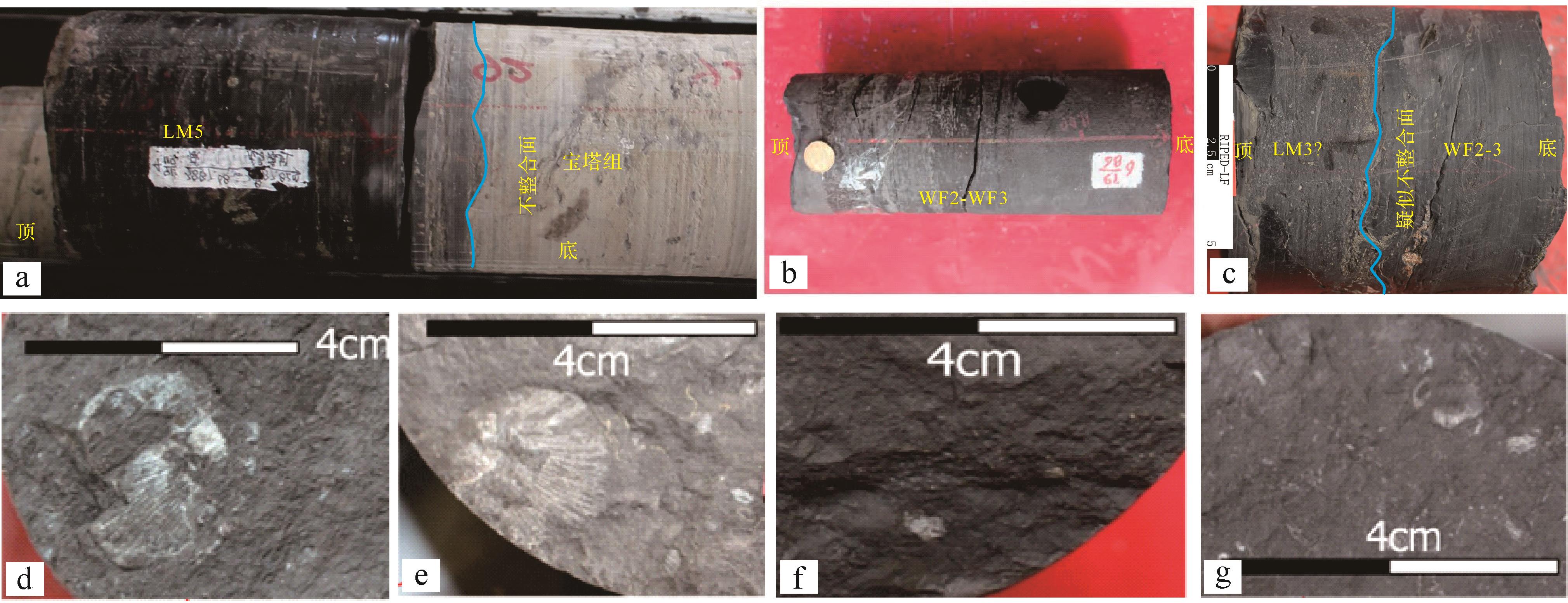

        图  2  威远地区典型岩心及腕足化石照片

        Figure 2.  Photographs of typical shale cores and brachiopod fossils in Weiyuan

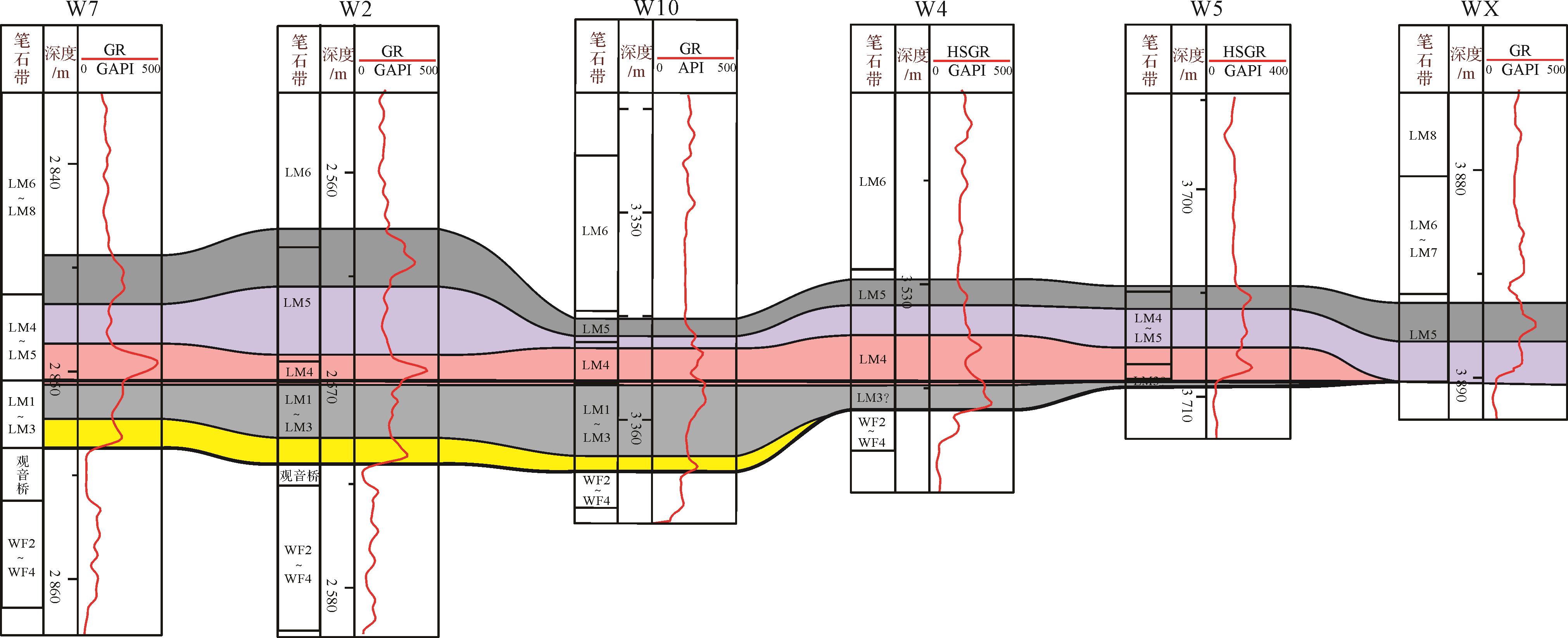

        图  3  威远地区典型井自然伽马曲线与生物地层关系对比连井剖面

        Figure 3.  Correlation of gamma ray curves and biostratigraphy of typical wells in Weiyuan area

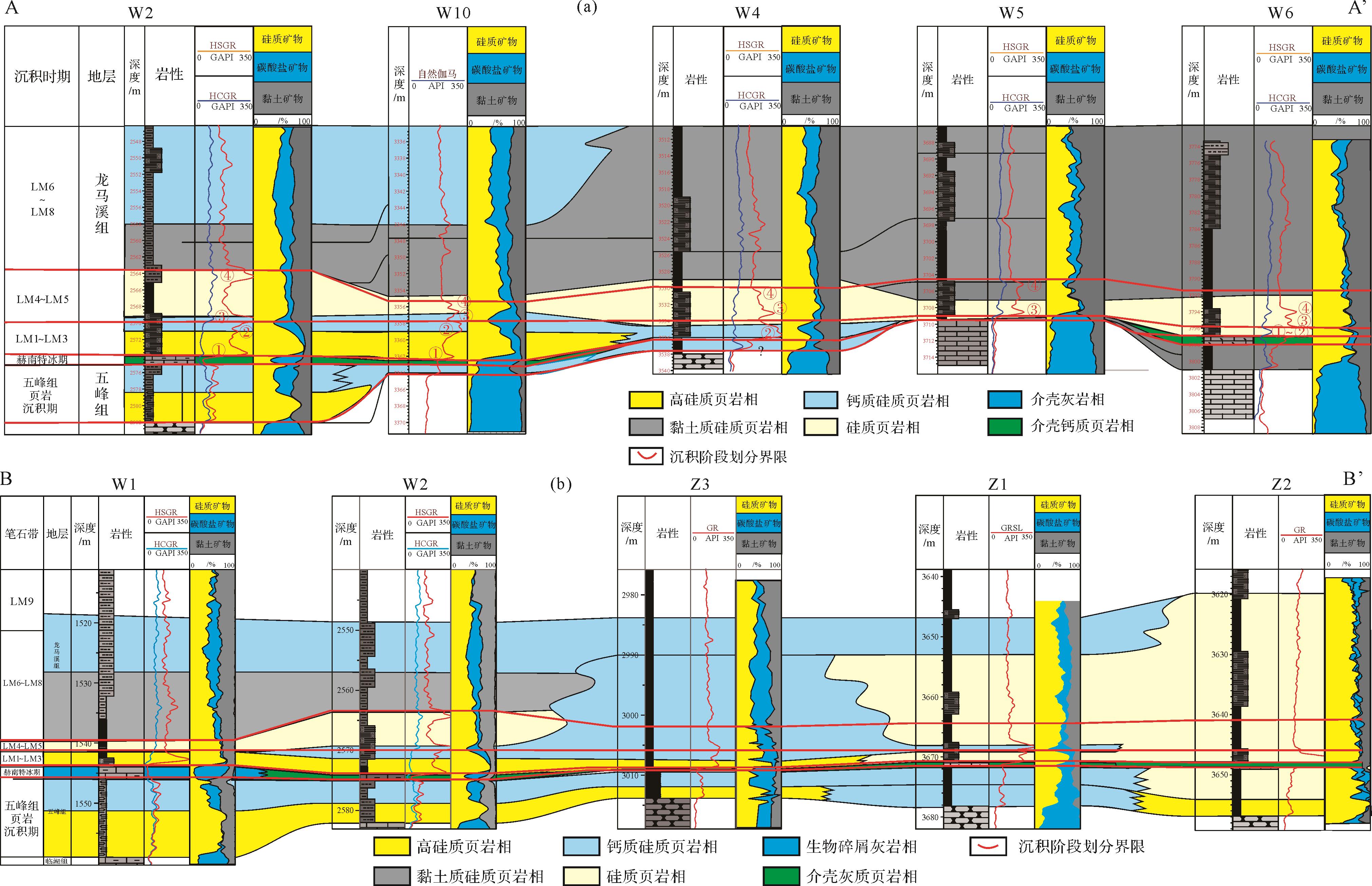

        图  4  威远地区生物、电性、矿物组成对比剖面(据文献[10,15]修改)

        Figure 4.  Biological, electrical and mineral composition of the well profile in Weiyuan(modified from references [10,15])

        威远地区南部亦发现水下古隆起,笔者推测应与东部的水上古隆起连成一片。证据如下:1)矿物组成特征显示威远南部区域碳酸盐矿物含量较高,位于威远南部的Z3—Z1—A29—A23—A35井[18]区域不同沉积阶段均较其南部Z2井和北部的W2井区域的碳酸盐矿物含量高(图4b),反映该区域水体较浅。2)威远南部腕足类生物个体大,反映水体浅。一般而言,腕足类化石个体越大,在水下需要的氧气越多,对应的水体越浅[19-21]。W2井和Z1井观音桥段(赫南特冰期)生物个体较大(图2d,e),对应水体较浅,而W3井和Z3井观音桥段(赫南特冰期)生物个体较小(图2f,g),对应水体较深。Z1井和W2井在赫南特冰期水体较浅,W2井靠近西部川中隆起区,而Z1井则位于威远南部水下古隆起上。3)威远南部地层变薄,显示隆起特征。五峰组页岩沉积时期W1井厚度最大,向南呈现先变薄后增厚的趋势(图4b),Z3井区域厚度最薄,变薄区域与碳酸盐含量较高区域重合;鲁丹阶(LM1~LM3、LM4~LM5)W2井厚度最大,呈现向四周逐渐变薄趋势,亦反映南部水体变浅的特征。笔者推测,威远南部的水下古隆起与威远东部的水上古隆起属同一隆起,笔者称其为“内江—自贡”古隆起,由于刻画该古隆起井间距在5~10 km,不排除在不同井之间有水体较深的水道连接威远和川南地区的可能性。

      • 以矿物数据为基础,根据不同的矿物组成将页岩划分为黏土质页岩、硅质页岩、灰质页岩和混合页岩相区(黏土质硅质混合页岩、黏土质钙质混合页岩和钙质硅质混合页岩)四大岩相区,不同岩相的具体划分方法详见图5a[22]

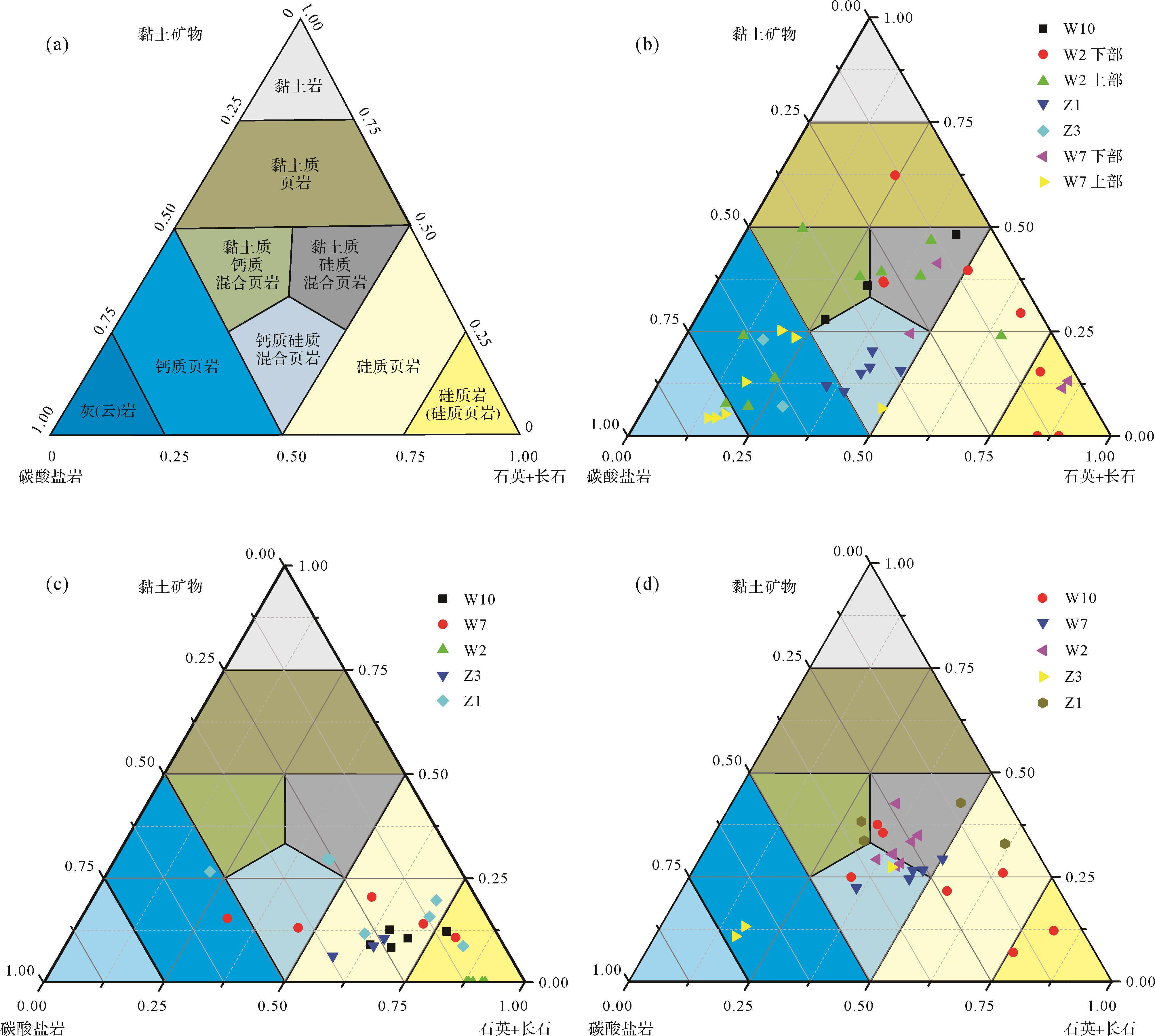

        图  5  页岩岩相划分标准及不同时期典型井页岩岩相三角图

        Figure 5.  Shale lithofacies division. Standard and trigonometric diagram of shale lithofacies in different periods

        凯迪阶晚期(五峰组页岩沉积期)不同区域页岩岩相差别较大,以钙质硅质混合相页岩为主。从测井解释和矿物组成三角图均能看出,在厚度较大区域(W1、W2、W7井)下部以硅质、高硅质页岩相为主,上部以钙质页岩、钙质硅质页岩相为主,在Z3井和Z1井厚度变薄区域(水下隆起发育区),碳酸盐含量明显增高(图4图5b)。

        赫南特冰期由于极地冰盖的扩张,导致全球海平面下降[23-24],致使生物大量灭绝,这个时期繁盛的生物主要为底栖的赫南特贝,威远地区浅水区主要为富含生物化石的介壳灰岩相,在较深水则主要为介壳灰质页岩相。

        鲁丹阶早期(LM1~LM3)W2井硅质矿物含量最高,以高硅质页岩为主,向四周黏土矿物和碳酸盐矿物含量逐渐增高,以硅质页岩为主(W7、W10、Z3和Z1)(图5c)。总体上在靠近东部古隆起区域黏土矿物含量较高,而靠近南部水下古隆起区域页岩的碳酸盐含量有所增加(图4)。该段岩心呈黑色、笔石丰度高,轻敲易碎,镜下该段页岩层理和纹层极其发育,高硅质页岩相局部层段在显微镜下可以观察到大量放射虫,放射虫多为硅质。

        鲁丹阶晚期(LM4~LM5)页岩岩相以硅质页岩相和混合相页岩为主(图4图5d),研究区东部和西部的Z4井区域,由于靠近物源,以黏土质硅质页岩为主,在Z3井一带,以钙质页岩为主,反映水体较浅,其他地区均以硅质页岩相为主。该段岩心呈灰黑色和深灰色,岩心上纹层发育,局部层段见黄铁矿颗粒发育。在镜下该段岩心纹层非常发育,纹层类型与鲁丹阶早期具有相似性,均有硅质纹层和钙质纹层,其中硅质纹层有所减少,钙质纹层相对增多,页岩中黏土矿物含量开始增加。

      • 凯迪阶晚期(五峰组页岩沉积期)威远地区沉积中心位于W1井附近,以硅质页岩相为主,水下隆起区发育钙质硅质页岩相。此时期W1井一带页岩最大厚度超过15 m,向东西呈现变薄趋势,向南呈现先变薄再增厚的趋势。

        在Z4—Z3—A29—A23—A35井区域页岩厚度较南部的Z1、Z2井和北部的W7井均变薄,如A35井的厚度不到1 m,Z4井的厚度仅0.2 m,且该区域碳酸盐矿物含量较高,以钙质硅质页岩相为主,反映水体较浅水下古隆起特征(图6a)。此时期由于威远西北部的W1井的页岩厚度较大,且向南向东均呈现变薄趋势,推测该区域物源应来自西部或北部,即可能来自古陆或康滇古陆。而内江—自贡古隆起南部以硅质页岩为主,厚度向南逐渐增厚,推测其物源主要来自盆地南部的黔中古陆。此时期内江—自贡古隆起及川中古隆起把威远区块围成一个相对封闭的沉积环境,控制着威远地区页岩的沉积展布(图6a)。值得一提的是,由于缺失地层厚度较薄,地震很难准确预测,文中自贡—内江古隆起边界均为推测,不排除该古隆起以岛屿和水下高地的形式存在的可能性。

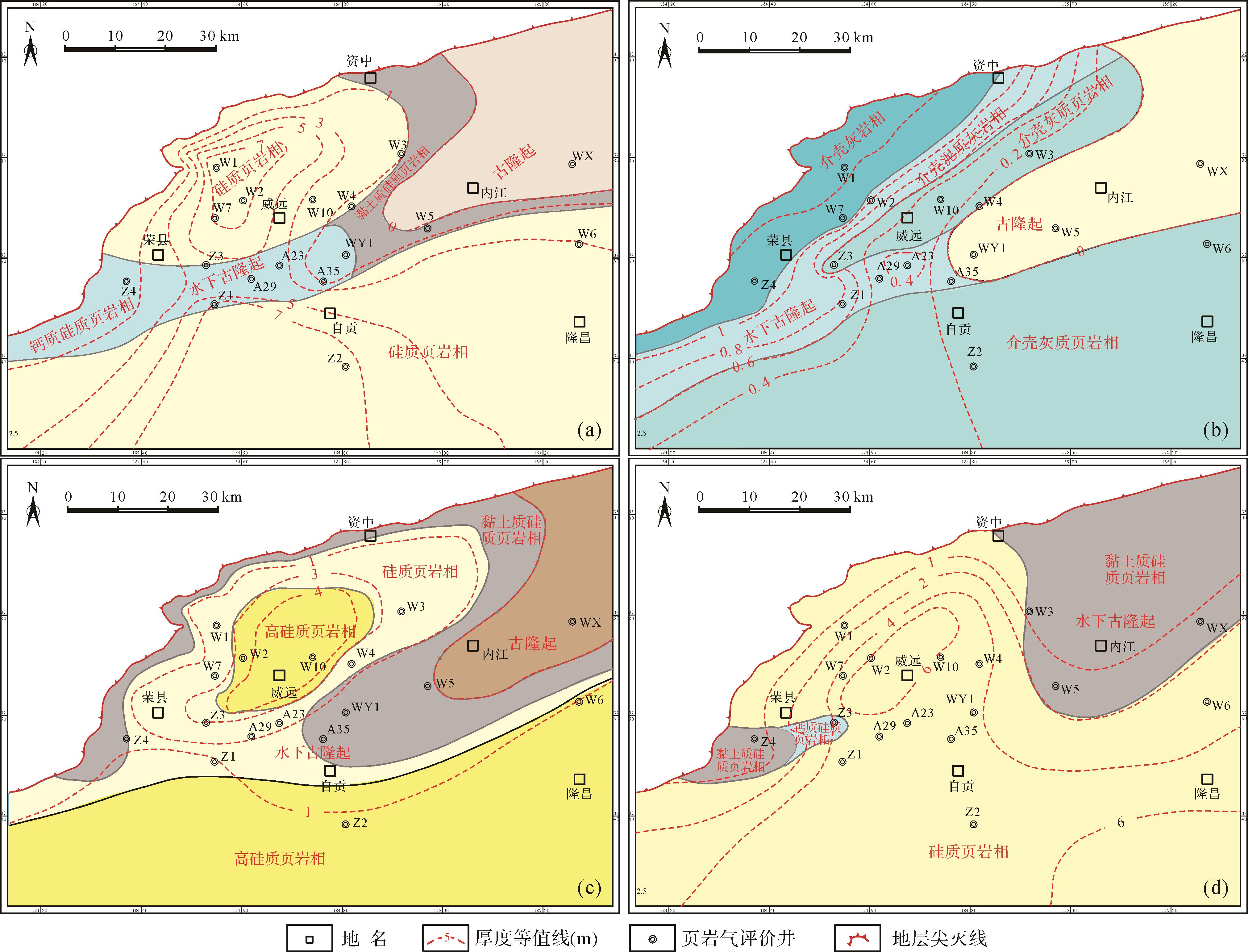

        图  6  威远地区不同沉积时期地层厚度及岩相分布图

        Figure 6.  Stratigraphic thickness and lithofacies distribution map of Weiyuan in different sedimentary periods

        赫南特冰期(观音桥段)威远地区以介壳灰岩、介壳泥质灰岩和介壳灰质页岩相为主。在威远西北部的乐山—龙女寺隆起边缘的岩相以介壳灰岩相为主,夹少量生物碎屑灰岩,厚度普遍超过1 m(W1井厚度达2.2 m),向东南方向水体逐渐变深,岩相过渡为介壳泥质灰岩相和介壳灰质页岩相,且观音桥的厚度减薄为0.2 m(图3图5b)。值得注意的是,在Z1—A23井一带观音桥的厚度相对其南部和北部均较大,且生物个体较大,反映较浅的沉积环境。笔者认为,该时期沉积特征继承了五峰组页岩沉积期的特点,威远西北部的川中古隆起和南部的内江—自贡古隆起控制了岩相和地层的沉积展布(图6b)。

        鲁丹阶早期(LM1~LM3)威远地区处于被隆起包围的凹陷格局,水体表现为滞留和缺氧环境,当时陆源输入少,对有机质稀释作用弱,为鲁丹阶早期高TOC页岩的形成提供了有利条件。此时期W2—W10区域页岩厚度最大,主要为高硅质页岩相,向四周厚度变薄,总体呈现越靠近古隆起,页岩中黏土矿物含量越高(W3、W4和W5井)。古隆起南部的盆地内部由于距离物源较远,黏土矿物含量较低,以高硅质页岩为主(Z2、W6井)。此时期威远地区主体处于一个相对封闭的沉积环境,仅南部水下古隆起区域与川南地区相连,总体上,页岩的沉积展布特征受古隆起控制作用明显(图6c)。

        鲁丹阶晚期(LM4~LM5)威远地区继承了鲁丹阶早期的古地理格局,页岩沉积速率相对于鲁丹阶早期(LM1~LM3)更高,厚度中心主要分布于W2—W10井一带,向隆起方向呈减薄趋势,大部分地区以硅质页岩相为主,页岩中黏土矿物含量较鲁丹阶早期(LM1~LM3)有所增加。内江—自贡古隆起尤其是水下古隆起部分对页岩厚度及岩相展布的控制作用已减弱(图6d)。此时期在靠近川中古陆的Z4、W1和W3井厚度不到2 m,并向南呈增厚趋势,而盆地南部(长宁、泸州等地区)的地层厚度普遍大于10 m,故推测威远地区物源并非来自川中古陆,而来自盆地南部的黔中古陆。

      • 威远地区五峰组—龙马溪组底部不同时期页岩的沉积展布特征主要受川中古隆起和内江—自贡古隆起控制。内江—自贡古隆起轴线位置详见图6,该古隆起可能以岛屿和水下高地的形式存在或者以川中古陆延伸至海洋中的半岛及水下高地形式存在。总体而言,凹陷区硅质矿物含量较高,水上古隆起发育区域周边页岩中的黏土矿物含量增高,而水下古隆起发育区页岩中的碳酸盐矿物含量增高。从沉积厚度上来看,页岩的沉积中心总体呈现由西向东的迁移过程(图7),反映了川中古陆的隆升对该区域页岩沉积展布的控制作用。

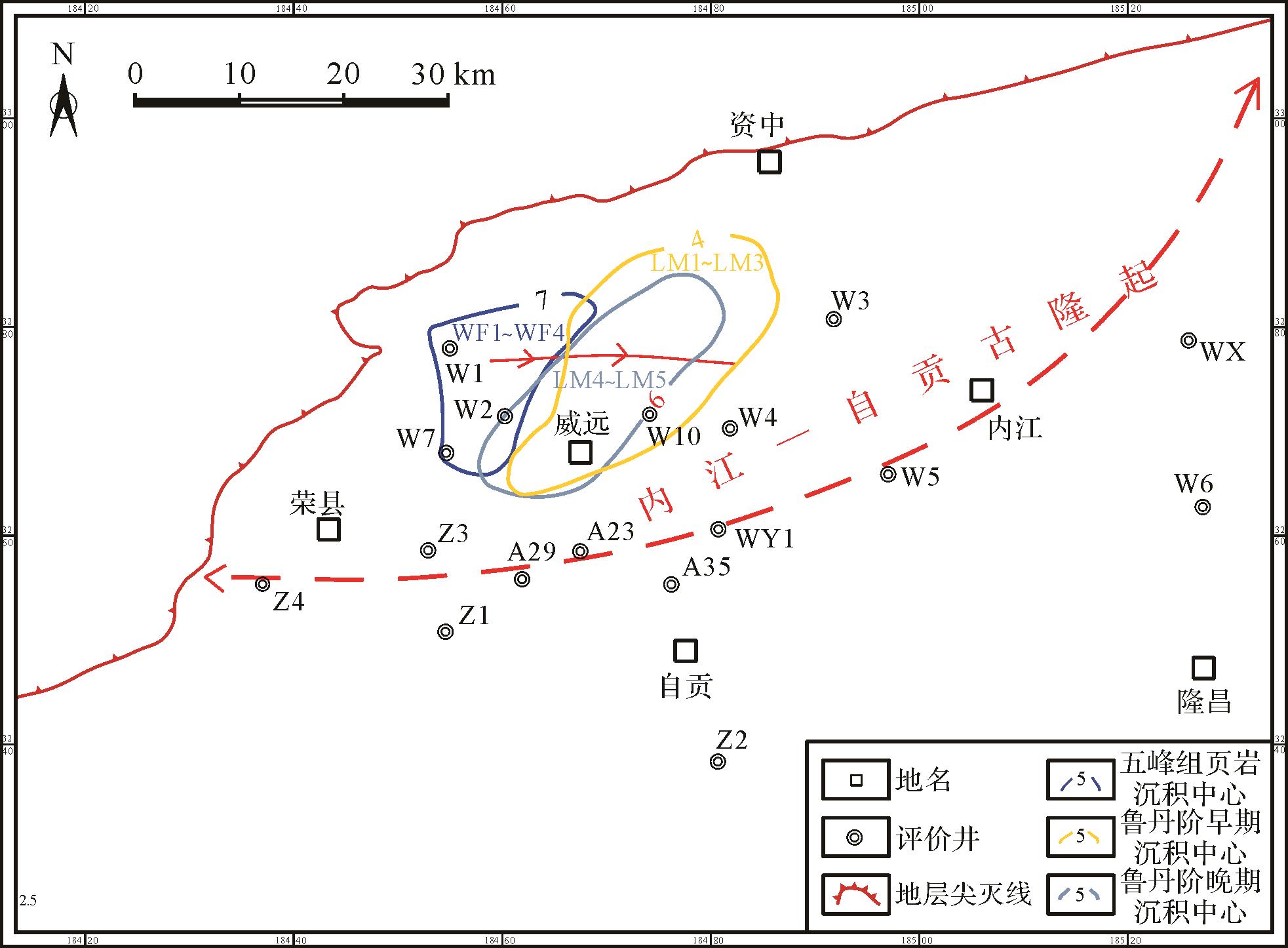

        图  7  威远地区不同时期页岩沉积中心迁移示意图

        Figure 7.  Schematic diagram of shale deposition center migration at different periods in Weiyuan

        另外,威远地区不同时期页岩中SiO2主要为生物成因,生物成因SiO2的发育,亦受到古隆起影响。通常认为Zr元素存在锆石中,多见于粉砂级的陆源沉积物中,锆石是非常稳定的一种矿物,而有机硅是化学或生物化学成因,不含有Zr元素[25]。以拗陷中心区域的W2井为例,通过对比不同时期Zr含量可以看出,五峰组页岩沉积阶段Zr含量较高,反映此时期陆源注入相对较多,而鲁丹阶晚期比鲁丹阶早期物源丰富(图8a)。Zr和SiO2的关系可以定性判断石英成因,正相关关系反映SiO2以陆源沉积为主,而负相关则反映SiO2以生物成因为主[25]。通过对比发现,五峰组页岩沉积阶段早期(高硅质层段)、鲁丹阶早期(LM1~LM3)和鲁丹阶晚期(LM4~LM5)Zr与SiO2呈负相关关系,相关系数分别为0.21(剔除低SiO2含量点相关系数为0.44,图8b)、0.76和0.53,反映SiO2以生物成因为主,相关系数越高表明生物成因SiO2含量越高;五峰组页岩沉积阶段晚期(高碳酸盐层段)Zr与SiO2呈正相关关系,相关系数0.31(剔除高硅质点相关系数可达0.85,图8b),反映此时期SiO2以陆源沉积为主。五峰组早期和鲁丹阶早期部分层段发现硅质放射虫亦说明上述观点。综上,高硅质页岩相的页岩主要发育生物成因SiO2,发育于拗陷区核心部位,隆起区距物源近,抑制了生物成因SiO2的发育。

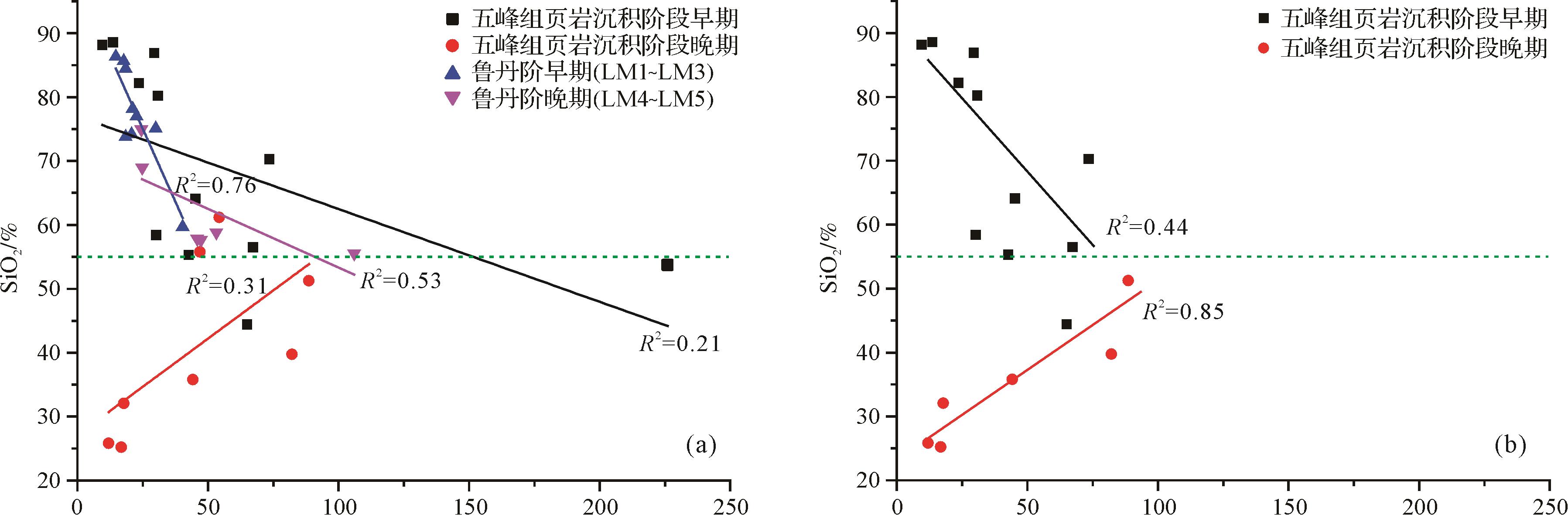

        图  8  威远地区不同时期Zr与SiO2关系图

        Figure 8.  Relationship between Zr and SiO2 in Weiyuan area at different periods

      • 古隆起的发育直接影响页岩储层品质及展布,位于拗陷区域页岩储层厚度大,硅质矿物含量高,储层品质优越,而隆起区在储层厚度和品质上均变差。沿用前人储层分类方法,将页岩储层分为I类、II类和III类[11],I类储层分为Ia类和Ib类储层[26](Ia类储层为TOC大于4%,孔隙度大于6%,含气量大于6 m3/t,脆性矿物含量大于75%)。纵向上,鲁丹阶早期(LM1~LM3)强还原条件下沉积的高硅质页岩是储层的最优层段,各项参数基本达到了Ia类储层标准,建议水平井以该层段为靶体。横向上,鲁丹阶早期(LM1~LM3)Ia类储层分布范围最广,储层品质最优区域主要集中在WD2—W10井区域,向东西两侧靠近隆起区的储层品质略微变差,储层品质变化趋势与厚度变化趋势一致(图9)。

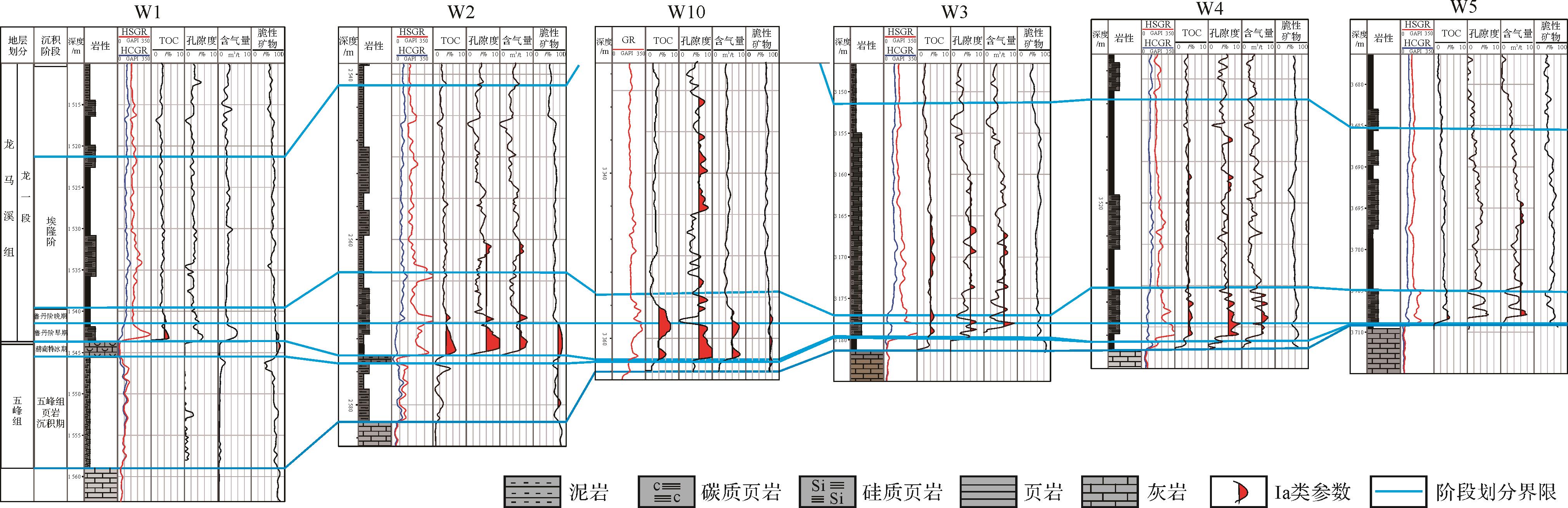

        图  9  威远地区典型评价井储层综合评价图(据文献[15]修改)

        Figure 9.  Comprehensive map of typical evaluation well reservoirs in Weiyuan area (modified from reference [15])

      • 通过挑选同一平台(确保储层厚度相同)不同水平井进行对比分析发现,鲁丹阶早期储层(Ia类储层)的钻遇长度越长,对应的水平井的产量越高,相关性非常好(图10a),该层段的钻遇长度是影响水平井高产的重要因素。此外,还对威远地区不同平台的产能情况分析后发现,鲁丹阶早期储层(Ia类储层)厚度与平台平均单井第一年累计产量呈正相关关系,相关系数分别为0.49(图10b),相关系数不高可能与未考虑鲁丹阶早期(LM1~LM3)储层钻遇率、水平段长等有关。可见,鲁丹阶早期储层(Ia类储层)厚度对页岩气井产量亦有较大影响,在勘探开发部署上要充分考虑该条件。由于不同时期的页岩展布主要受古隆起发育控制,如果想在相同工程条件下获得更高页岩气产量,应尽量避开隆起发育区部署水平井。

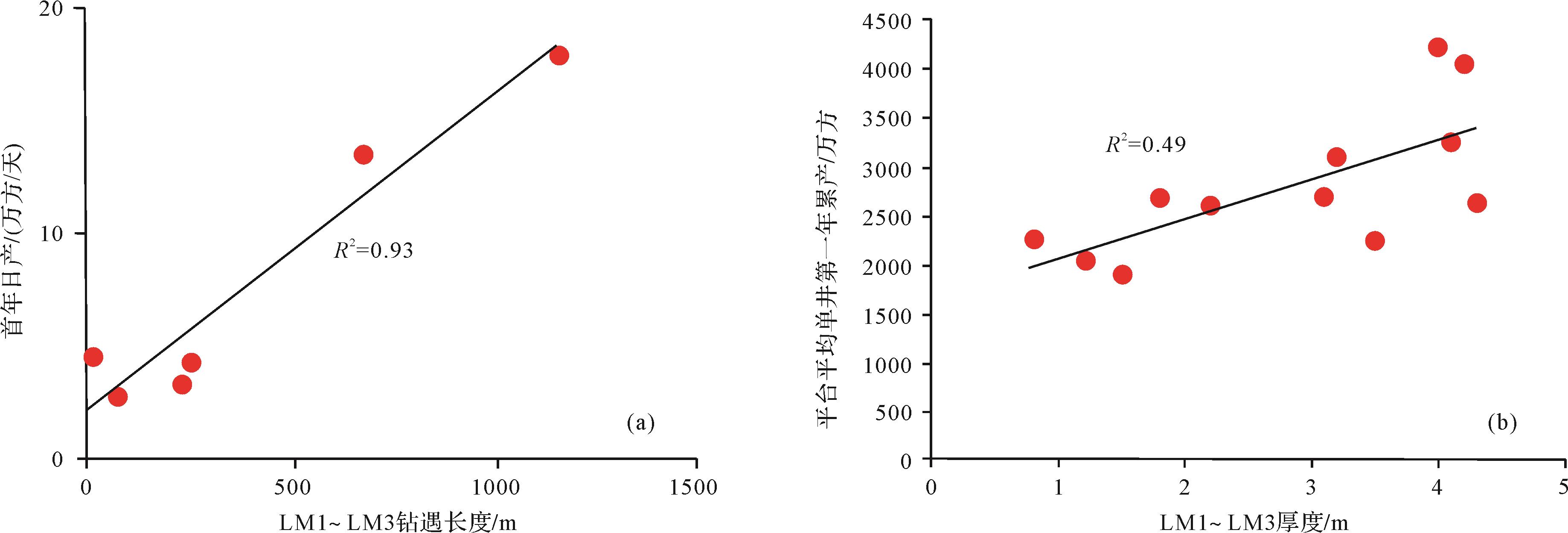

        图  10  威远地区LM1~LM3厚度、钻遇率与产量的关系曲线

        Figure 10.  Relationship between LM1⁃LM3 thickness, drilling rate and production in Weiyuan area

      • 从威远、长宁和焦石坝地区典型井的参数对比剖面图中可以看出(图11),鲁丹阶早期(LM1~LM3)页岩在威远、长宁和焦石坝地区厚度上存在明显差异。长宁地区(N3)厚度最大,焦石坝地区次之,威远地区最薄。但从储层参数上可以看出,威远地区鲁丹阶早期(LM1~LM3)储层参数品质最优,其次是长宁和焦石坝。值得一提的是,在长宁和威远地区,LM1~LM3层段储层品质较LM4层段更好,尤其体现在脆性矿物含量上,而长宁地区LM4层段上部储层各项参数明显变差。位于川东焦石坝地区的JY1井LM4层段除含气量较LM1~LM3明显下降外[27],其他参数基本相当,与威远和长宁地区有一定的差异(图11)。

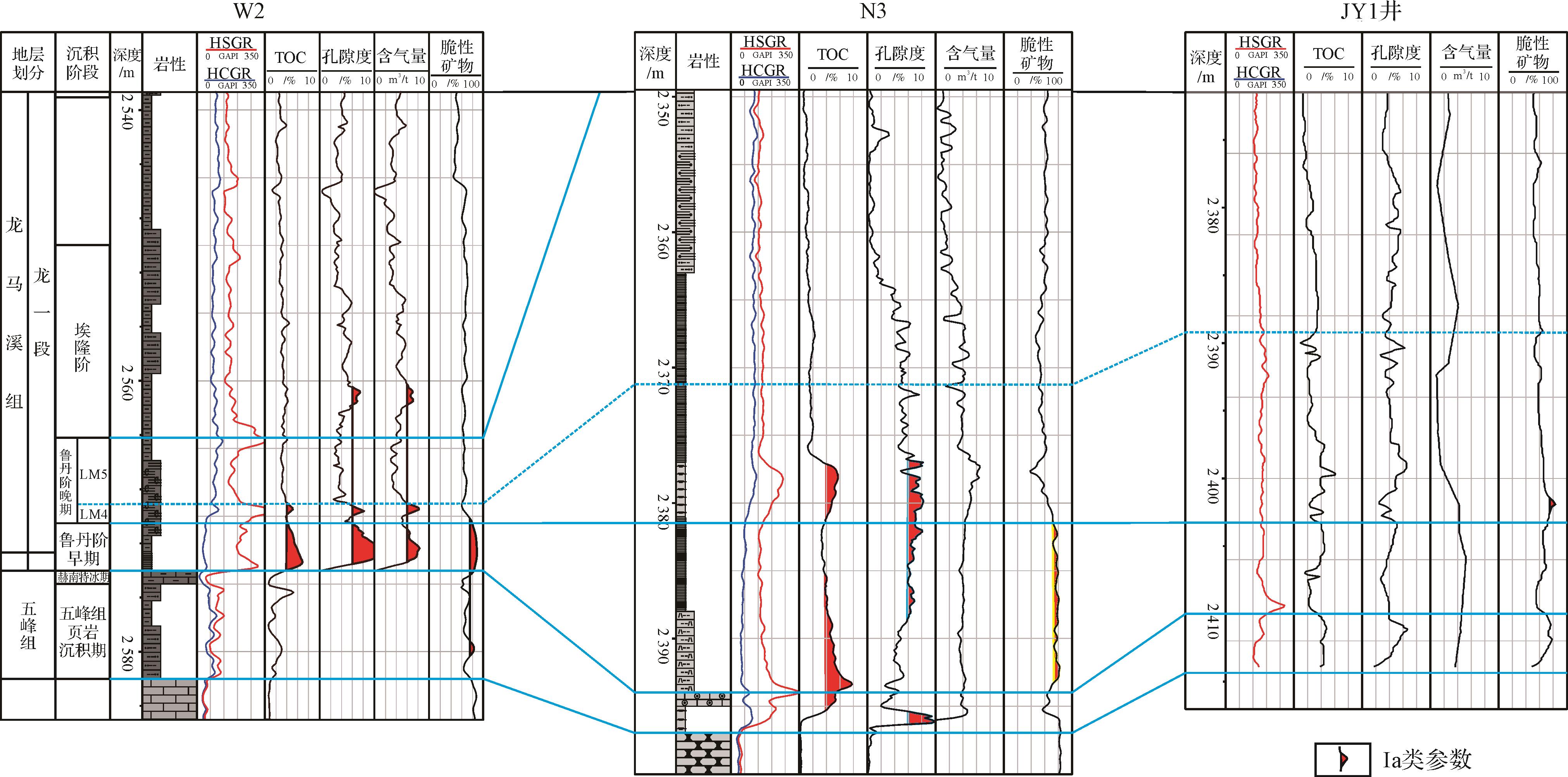

        图  11  四川盆地威远长宁—焦石坝区块典型页岩气井参数评价图(据文献[15,27]修改)

        Figure 11.  Parameter evaluation of shale gas wells in Weiyuan, Changning and Jiaoshiba blocks of Sichuan Basin(modified from references [15,27])

      • (1) 从生物地层、电性、岩性和地层展布特征证实威远地区存在一东西向分布的(水下)古隆起,并命名为“内江—自贡”古隆起,该古隆起可能以半岛、水下高地或岛屿、水下高地的形式存在。

        (2) 内江—自贡古隆起对威远地区页岩厚度及岩相展布的控制作用明显。隆起区(除赫南特冰期)页岩厚度普遍变薄,凹陷区地层厚度大。隆起区页岩黏土矿物或碳酸盐矿物含量高,拗陷区硅质矿物含量高。

        (3) 威远地区五峰组页岩沉积期物源多来自其西部或北部,鲁丹阶早期(LM1~LM3)以生物成因SiO2为主,物源较少,鲁丹阶晚期物源来自川南的黔中古陆,不同的物源方向意味着沉积体系的变化。

        (4) 古隆起的发育直接影响页岩储层品质及展布,并控制水平井产量。纵向上,鲁丹阶早期(LM1 ~LM3)页岩储层品质最优(Ia类储层),建议以此为靶体实施;横向上,鲁丹阶早期(LM1~LM3)页岩在拗陷区域厚度最大,在目前的经济和工程条件下,品质最优,建议优先在其厚度较大区域部署水平井,尽量避开隆起发育区。
