西昌盆地白果湾组泥页岩储层特征及主控因素

客昆 秦建华 牟必鑫 陈杨 魏洪刚 周家云 龚大兴 赖杨 赵安坤 刘治成 客达

客昆, 秦建华, 牟必鑫, 陈杨, 魏洪刚, 周家云, 龚大兴, 赖杨, 赵安坤, 刘治成, 客达. 西昌盆地白果湾组泥页岩储层特征及主控因素[J]. 沉积学报, 2023, 41(2): 619-632. doi: 10.14027/j.issn.1000-0550.2021.097
引用本文: 客昆, 秦建华, 牟必鑫, 陈杨, 魏洪刚, 周家云, 龚大兴, 赖杨, 赵安坤, 刘治成, 客达. 西昌盆地白果湾组泥页岩储层特征及主控因素[J]. 沉积学报, 2023, 41(2): 619-632. doi: 10.14027/j.issn.1000-0550.2021.097
QIE Kun, QIN JianHua, MOU BiXin, CHEN Yang, WEI HongGang, ZHOU JiaYun, GONG DaXing, LAI Yang, ZHAO AnKun, LIU ZhiCheng, QIE Da. Properties and Main Influences of Mud Shale Reservoir in the Baiguowan Formation, Xichang Basin[J]. Acta Sedimentologica Sinica, 2023, 41(2): 619-632. doi: 10.14027/j.issn.1000-0550.2021.097
Citation: QIE Kun, QIN JianHua, MOU BiXin, CHEN Yang, WEI HongGang, ZHOU JiaYun, GONG DaXing, LAI Yang, ZHAO AnKun, LIU ZhiCheng, QIE Da. Properties and Main Influences of Mud Shale Reservoir in the Baiguowan Formation, Xichang Basin[J]. Acta Sedimentologica Sinica, 2023, 41(2): 619-632. doi: 10.14027/j.issn.1000-0550.2021.097

西昌盆地白果湾组泥页岩储层特征及主控因素

doi: 10.14027/j.issn.1000-0550.2021.097
详细信息
    作者简介:

    客昆,男,1987年出生,硕士,工程师,沉积地质、非常规油气资源评价,E-mail: 907775446@qq.com

    通讯作者:

    秦建华,男,研究员,沉积地质、地球化学,E-mail: 913473816@qq.com

  • 中图分类号: P618.13

Properties and Main Influences of Mud Shale Reservoir in the Baiguowan Formation, Xichang Basin

  • 摘要: 海陆过渡相富有机质泥页岩已在国内多个区块取得重要突破,以西昌盆地上三叠统白果湾组富有机质泥页岩为研究对象,基于岩性特征,运用铸体薄片观察、厚度对比、有机地化、全岩X射线衍射、孔隙度、渗透率、扫描电镜、高压压汞、低温N2吸附等技术手段,综合分析西昌盆地上三叠统泥页岩储层特征及其主控因素。结果表明:西昌盆地上三叠统白果湾组富有机质泥页岩有机碳含量介于0.3%~2.21%,平均为1.02%,有机质类型为Ⅱ2型和Ⅲ型;有机质成熟度介于1.02%~3.87%。富有机质泥页岩的厚度介于30~110 m,脆性矿物含量较高,为11%~77%,平均为40.5%。孔隙度介于1.28%~9.02%,平均为4.03%,渗透率在(0.001 7~0.146)×10-3 μm2之间,平均为0.03×10-3 μm2。比表面积介于6.25~13.7 m2/g,平均为10.17 m2/g,平均孔径为6.66~9.79 nm。有机碳含量与孔隙度具正相关性,研究区内泥页岩有机质演化程度分布不均,孔隙度与有机质成熟度之间具有正相关性,脆性矿物含量与孔隙度之间具微弱的正相关性,黏土矿物含量与孔隙度之间具有微弱的负相关性。总体而言,西昌盆地上三叠统白果湾组富有机质泥页岩储层具有良好的页岩气基础地质条件,具有较大的勘探与开发潜力。

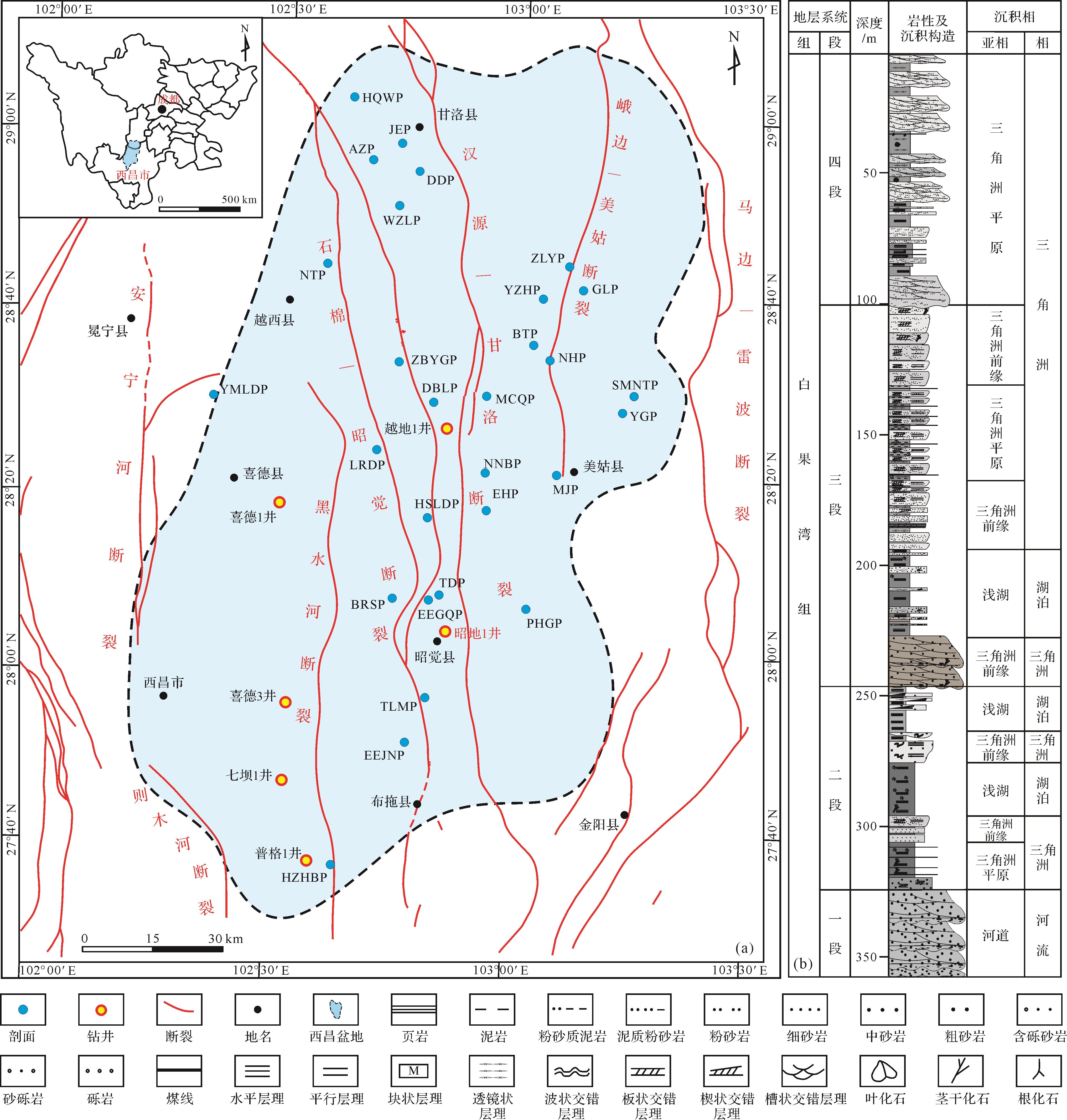

  • 图  1  研究区上三叠统白果湾组采样点及综合柱状图

    Figure  1.  Sample collection points and comprehensive histogram of the Upper Triassic Baiguowan Formation in the study area

    Fig.1

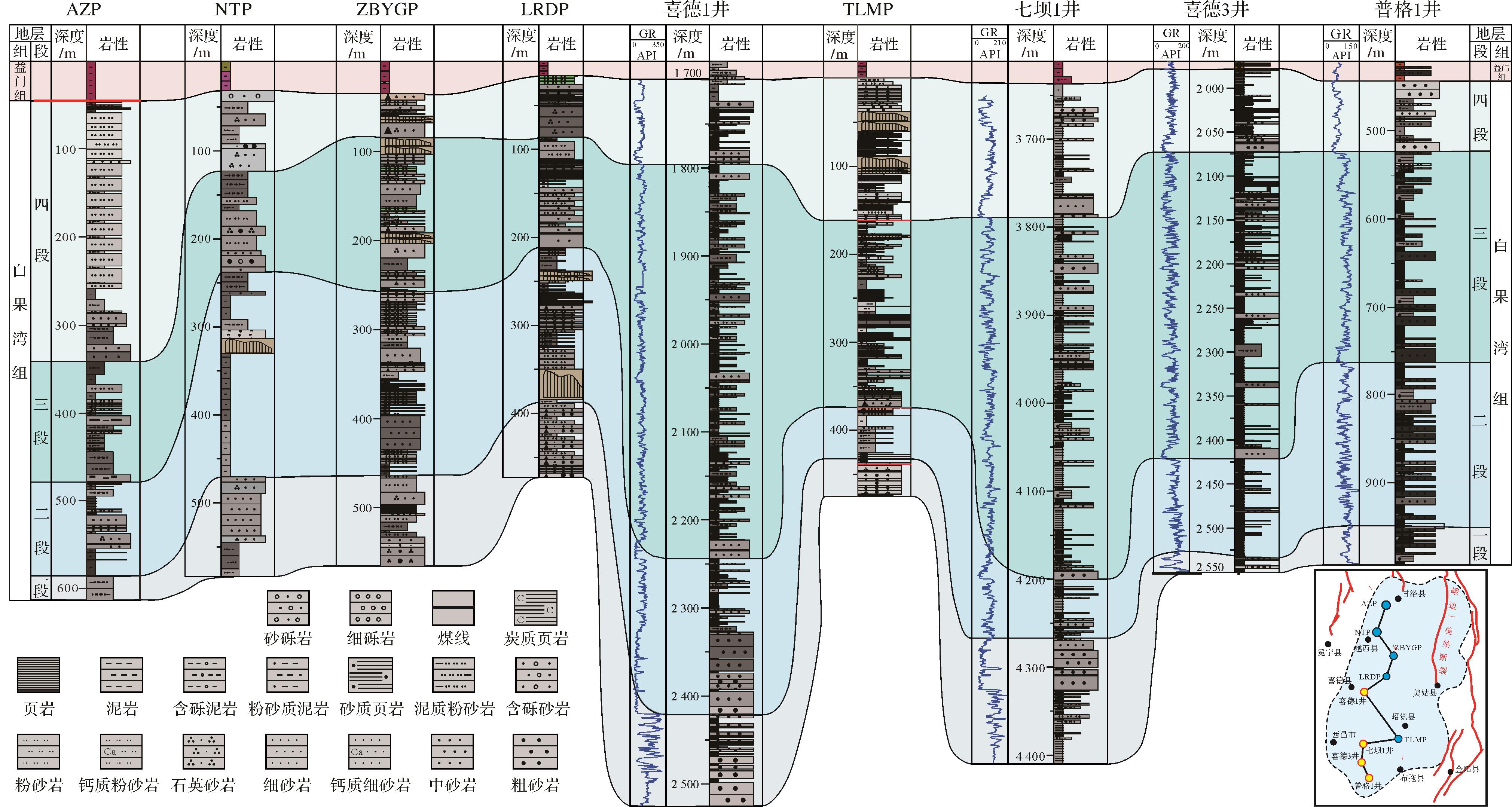

    图  2  研究区上三叠统白果湾组地层厚度对比图[18]

    Figure  2.  Stratum thickness correlation diagram of the Upper Triassic Baiguowan Formation in the study area[18]

    Fig.2

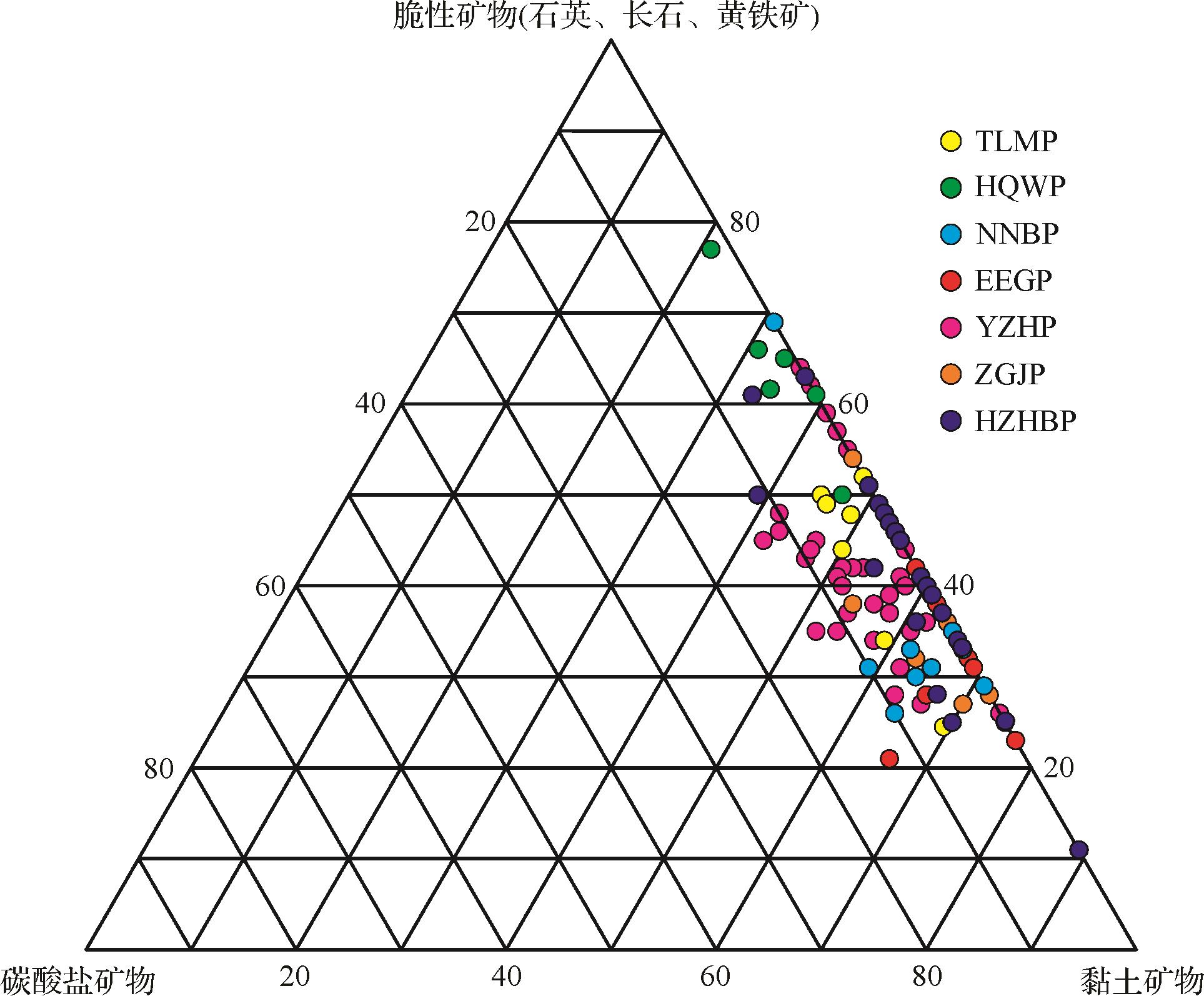

    图  3  研究区上三叠统白果湾组富有机质泥页岩矿物组分三角图

    Figure  3.  Triangle diagram of mineral components in organic⁃rich shale of the Upper Triassic Baiguowan Formation in the study area

    Fig.3

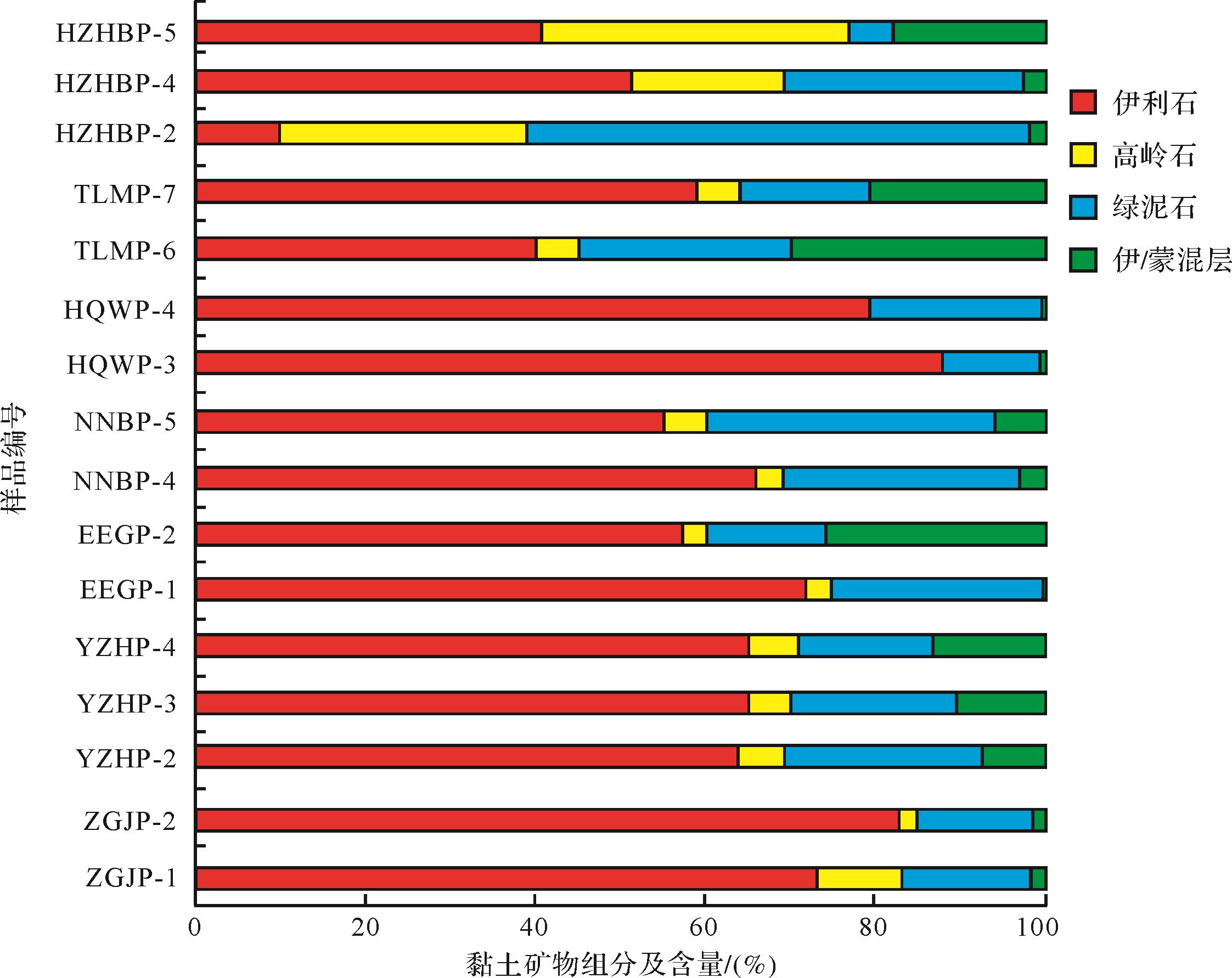

    图  4  研究区上三叠统白果湾组富有机质泥页岩黏土矿物分布图

    Figure  4.  Clay mineral distribution map for organic⁃rich shale in the Upper Triassic Baiguowan Formation in the study area

    Fig.4

    图  5  研究区上三叠统白果湾组富有机质泥页岩粒间孔扫描电镜图

    (a)TLMP菱铁矿粒间孔;(b)YMLDP钠长石颗粒与黏土矿物之间的粒缘孔、缝;(c)ZGJP片状伊利石集合体发育的层间缝

    Figure  5.  SEM image of intergranular pore in organic⁃rich shale of the Upper Triassic Baiguowan Formation in the study area

    Fig.5

    图  6  研究区上三叠统白果湾组富有机质泥页岩粒内孔扫描电镜图

    (a)YMLDP溶蚀孔;(b)YMLDP钠长石颗粒溶蚀孔具平直边缘;(c)MCQP黄铁矿铸模孔(团窝状黄铁矿集中分布,部分黄铁矿晶粒遭受溶蚀)

    Figure  6.  SEM image of intergranular pore in organic⁃rich shale in the Upper Triassic Baiguowan Formation in the study area

    Fig.6

    图  7  研究区上三叠统白果湾组富有机质泥页岩有机质孔扫描电镜图

    (a)ZD1井,855.50 m,有机质孔;(b)ZD1井,766.45 m,有机质孔;(c)ZGJP有机质孔

    Figure  7.  SEM image of organic pores in Upper Triassic organic⁃rich shale in the Baiguowan Formation in the study area

    Fig.7

    图  8  研究区上三叠统白果湾组富有机质泥页岩微裂缝发育特征

    (a)YMLP被方解石充填的微裂缝;(b)ZGJP被石英及有机质充填的微裂缝;(c)YZHP被方解石充填的微裂缝

    Figure  8.  Microfracture development in organic⁃rich shale of the Upper Triassic Baiguowan Formation in the study area

    Fig.8

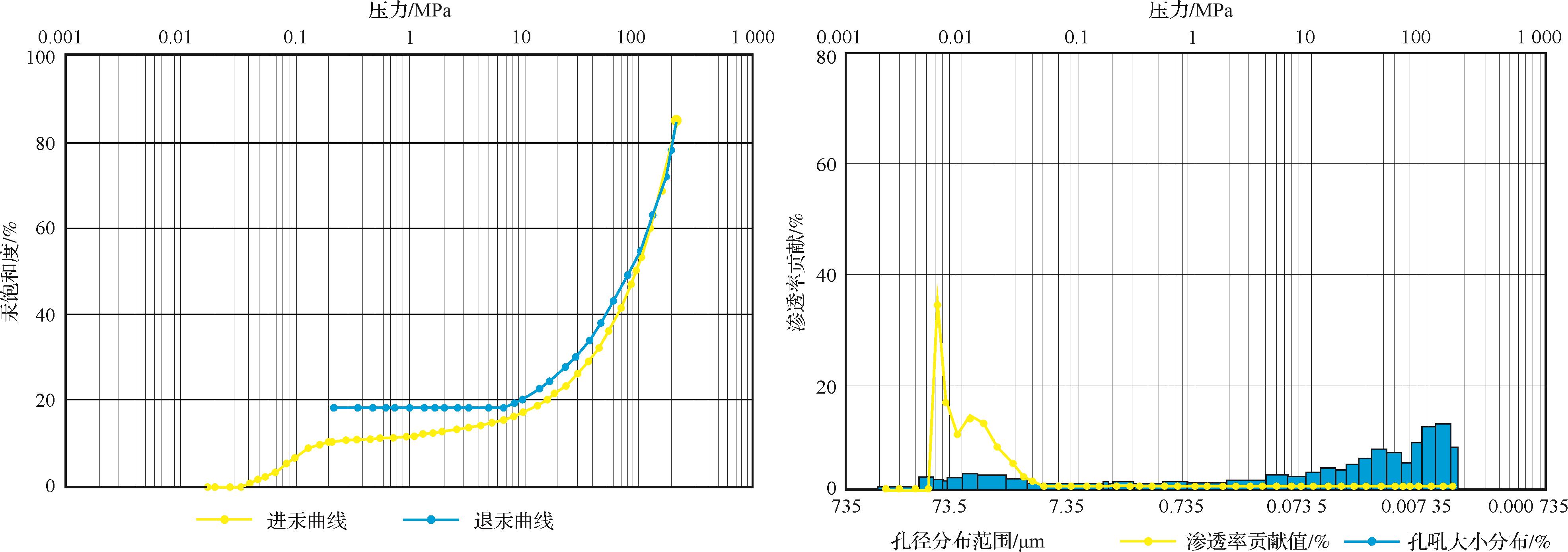

    图  9  研究区上三叠统白果湾组富有机质泥页岩压汞曲线与孔径关系图

    Figure  9.  Mercury injection curve vs. pore size for organic⁃rich shale of the Upper Triassic Baiguowan Formation in the study area

    Fig.9

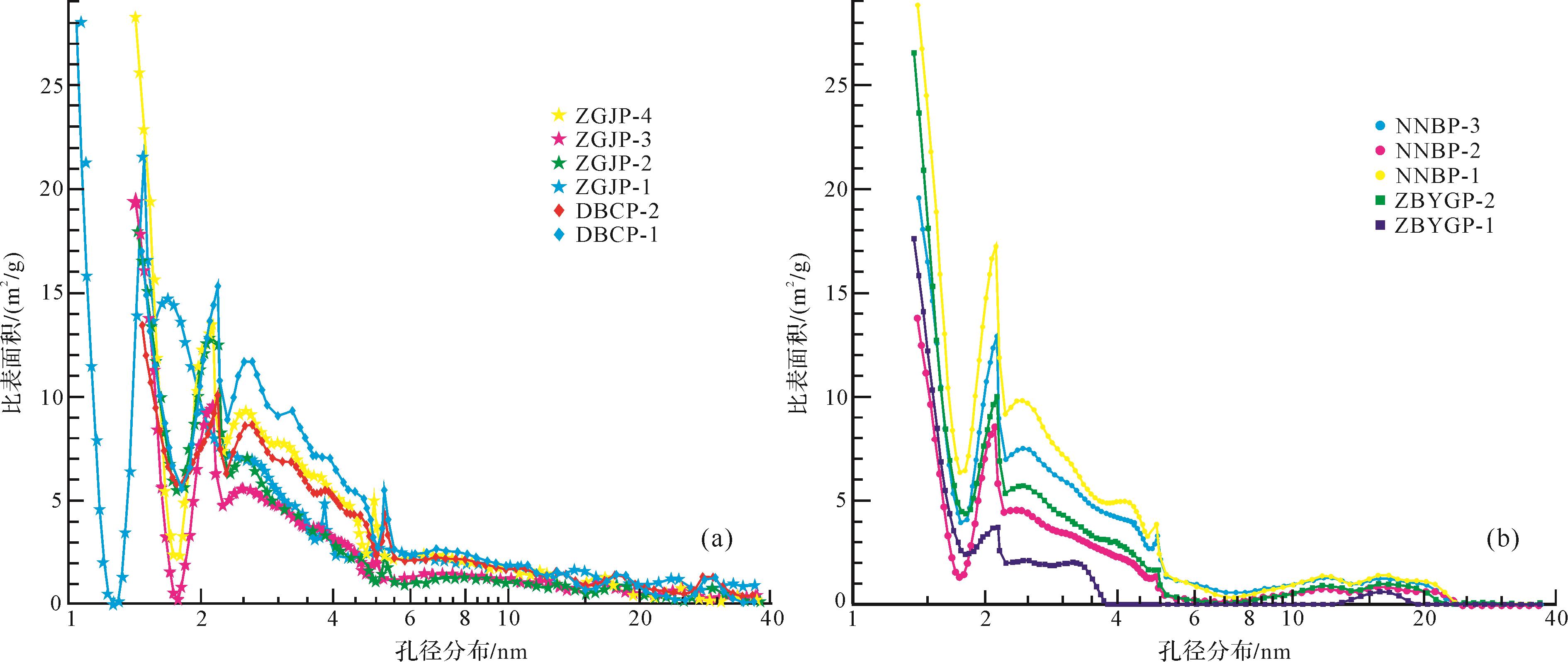

    图  10  研究区上三叠统白果湾组富有机质泥页岩比表面积随孔径变化关系图

    Figure  10.  Specific surface area vs. pore size in organic⁃rich shale of the Upper Triassic Baiguowan Formation in the study area

    Fig.10

    图  11  研究区上三叠统白果湾组富有机质泥页岩沉积特征

    (a)ZGJP黑色粉砂质泥岩;(b)ZD1井,871.55 m,植物叶片化石;(c)团窝状黄铁矿零星分布于黑色粉砂质泥岩中

    Figure  11.  Sedimentary characteristics of the Upper Triassic Baiguowan Formation organic⁃rich shale in the study area

    Fig.11

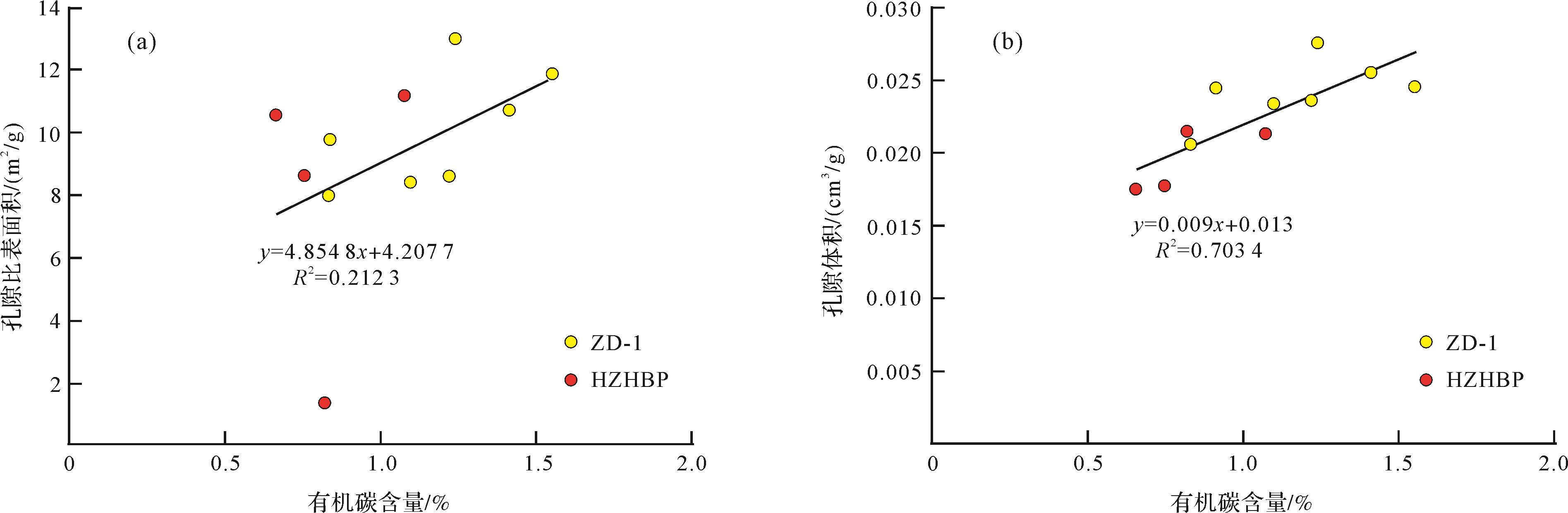

    图  12  有机碳含量与孔隙比表面积、孔隙体积关系图

    Figure  12.  Relationships between organic carbon content and pore specific surface area and pore volume

    Fig.12

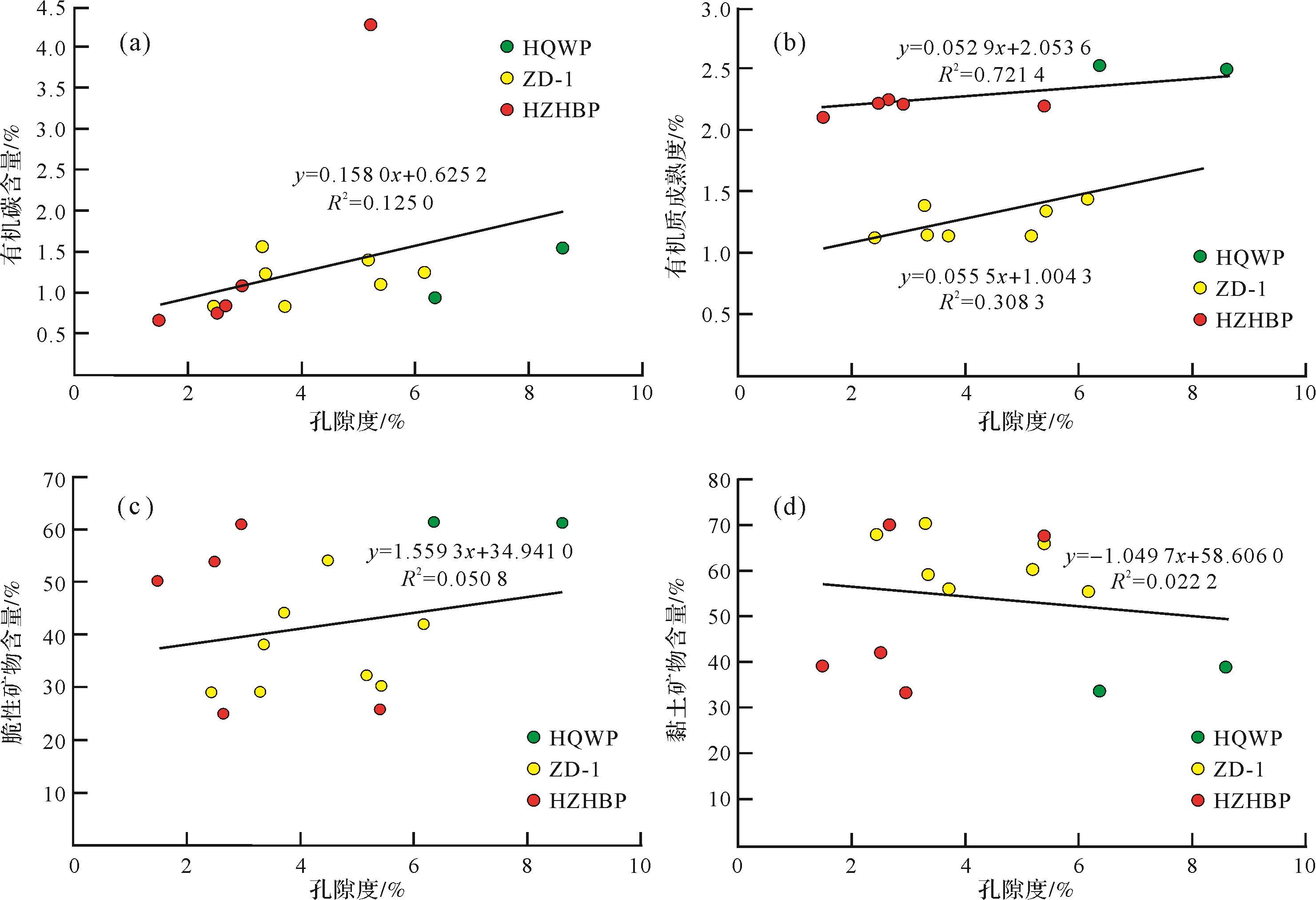

    图  13  孔隙度与有机碳含量、成熟度、脆性矿物含量、黏土矿物含量关系

    (a)孔隙度与有机碳含量关系;(b)孔隙度与有机质成熟度关系;(c)孔隙度与脆性矿物含量关系;(d)孔隙度与黏土矿物含量关系

    Figure  13.  Relationships between porosity and organic carbon content, maturity, brittle mineral content and clay mineral content

    Fig.13

    表  1  研究区上三叠统白果湾组富有机质泥页岩有机地化数据

    样品编号显微组分含量/%干酪根数(TI)干酪根类型TOC/%Ro/%
    腐泥组壳质组镜质组惰质组
    NNBP069~7773.017~2420.506~76.509.5~19.814.6520.68~1.030.862.96~2.972.97
    TLMP055~6357.529~3532.758~1811.75-9.5~-1.8-5.552/Ⅲ1.11~-1.641.351.82~2.132.02
    AEP052~5855.529~3733.757~1410.75-13.5~-4.3-8.350.59~1.40.991.69~2.411.99
    EEGP063~7165.524~2926.755~107.751.3~12.54.9621.13~1.541.411.02~1.551.22
    TDP062~7065.525~3128.005~76.000.8~11.36.0521.02~1.131.081.05~1.101.08
    YMPM082~8985.55~97.006~97.5025.3~-34.830.0520.76~1.010.893.85~3.873.86
    YGP072~7574.018~2019.006~87.0013.0~17.315.7720.41~1.280.911.14~1.751.41
    HQWP0~206.769~8980.01~31.3010~1512.0023.8~43.834.0020.33~2.091.032.49~2.702.61
    HZHBP049~5953.629~4035.209~1411.20-17~-4.4-10.860.3~2.210.921.36~2.421.88
    注:73为平均值。
    下载: 导出CSV

    表  2  研究区上三叠统白果湾组富有机质泥页岩氮气吸附法测量孔隙结构数据

    剖面名称样品编号BET孔隙比表面积/(m2/g)BJH孔隙比孔容/(cm3/g)BET孔隙直径/nm
    NNBPNNBP-410.620.0259.41
    NNBP-37.170.0168.75
    NNBP-213.690.0308.57
    ZBYGPZBYGP-412.930.0207.21
    ZBYGP-38.340.0208.46
    ZGJPZGJP-410.070.0228.44
    ZGJP-36.250.0169.79
    ZGJP-28.300.0136.97
    ZGJP-113.700.0216.66
    DBCPDBCP-39.040.0198.56
    DBCP-211.780.0237.83
    下载: 导出CSV
