渤海湾盆地南堡2⁃1区馆陶组辫状河储层构型精细表征

余成林 徐波 曾诚 李彦泽

余成林, 徐波, 曾诚, 李彦泽. 渤海湾盆地南堡2⁃1区馆陶组辫状河储层构型精细表征[J]. 沉积学报, 2024, 42(1): 219-227. doi: 10.14027/j.issn.1000-0550.2022.017
引用本文: 余成林, 徐波, 曾诚, 李彦泽. 渤海湾盆地南堡2⁃1区馆陶组辫状河储层构型精细表征[J]. 沉积学报, 2024, 42(1): 219-227. doi: 10.14027/j.issn.1000-0550.2022.017
YU ChengLin, XU Bo, ZENG Cheng, LI YanZe. Fine Characterization of Braided River Reservoir Architecture from the Guantao Formation in the Nanpu2-1 Block, Bohai Bay Basin[J]. Acta Sedimentologica Sinica, 2024, 42(1): 219-227. doi: 10.14027/j.issn.1000-0550.2022.017
Citation: YU ChengLin, XU Bo, ZENG Cheng, LI YanZe. Fine Characterization of Braided River Reservoir Architecture from the Guantao Formation in the Nanpu2-1 Block, Bohai Bay Basin[J]. Acta Sedimentologica Sinica, 2024, 42(1): 219-227. doi: 10.14027/j.issn.1000-0550.2022.017

渤海湾盆地南堡2⁃1区馆陶组辫状河储层构型精细表征

doi: 10.14027/j.issn.1000-0550.2022.017
基金项目:

国家自然科学基金项目 51704303

详细信息
    作者简介:

    余成林,男,1979年出生,博士,高级工程师,油气田开发地质,E-mail: yclsam@163.com

    通讯作者:

    李彦泽,男,硕士,工程师,E-mail: liyanze777@126.com

  • 中图分类号: P618.13

Fine Characterization of Braided River Reservoir Architecture from the Guantao Formation in the Nanpu2-1 Block, Bohai Bay Basin

Funds:

National Natural Science Foundation of China 51704303

  • 摘要: 目的 辫状河储层砂体结构及其渗流屏障的空间分布是影响南堡2-1区块注水开发效果的关键地质因素。 方法 综合应用岩心、测井和三维地震资料,基于辫状河储层四级构型单元空间分布为目标开展储层精细表征。 结果 依据密井网解剖,识别出南堡2-1区NgⅡ-6小层心滩、辫状河道和溢岸三种成因类型的四级构型单元,建立了四级构型单元的三种垂向叠置样式(心滩—心滩叠置、辫状河道—心滩叠置和溢岸—心滩叠置)和三种侧向叠置样式(心滩顺流前积叠覆型、辫状河道分隔心滩型和心滩—分流辫状河道型),采用均方根振幅和分频RGB融合地层切片技术,预测了南堡2-1区NgⅡ-6小层四级构型单元的平面分布,揭示了心滩储集单元的几何形态、规模大小及其与作为渗流屏障的辫状河道的接触关系。 结论 该研究结果为油田注水开发方案的优化调整、提高油田开发效果提供了直接的地质依据。

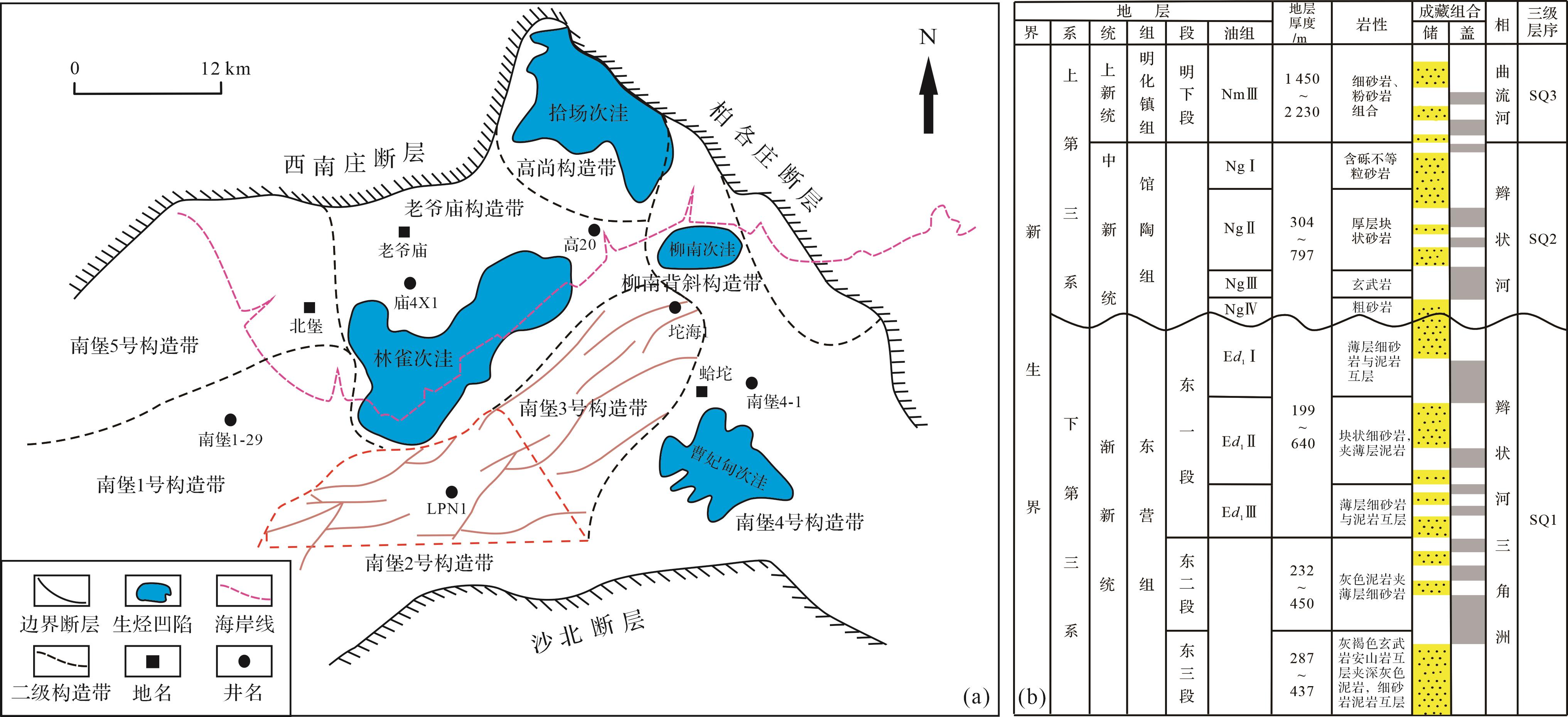

  • 图  1  南堡2号区域构造及研究区位置图及综合柱状图[13]

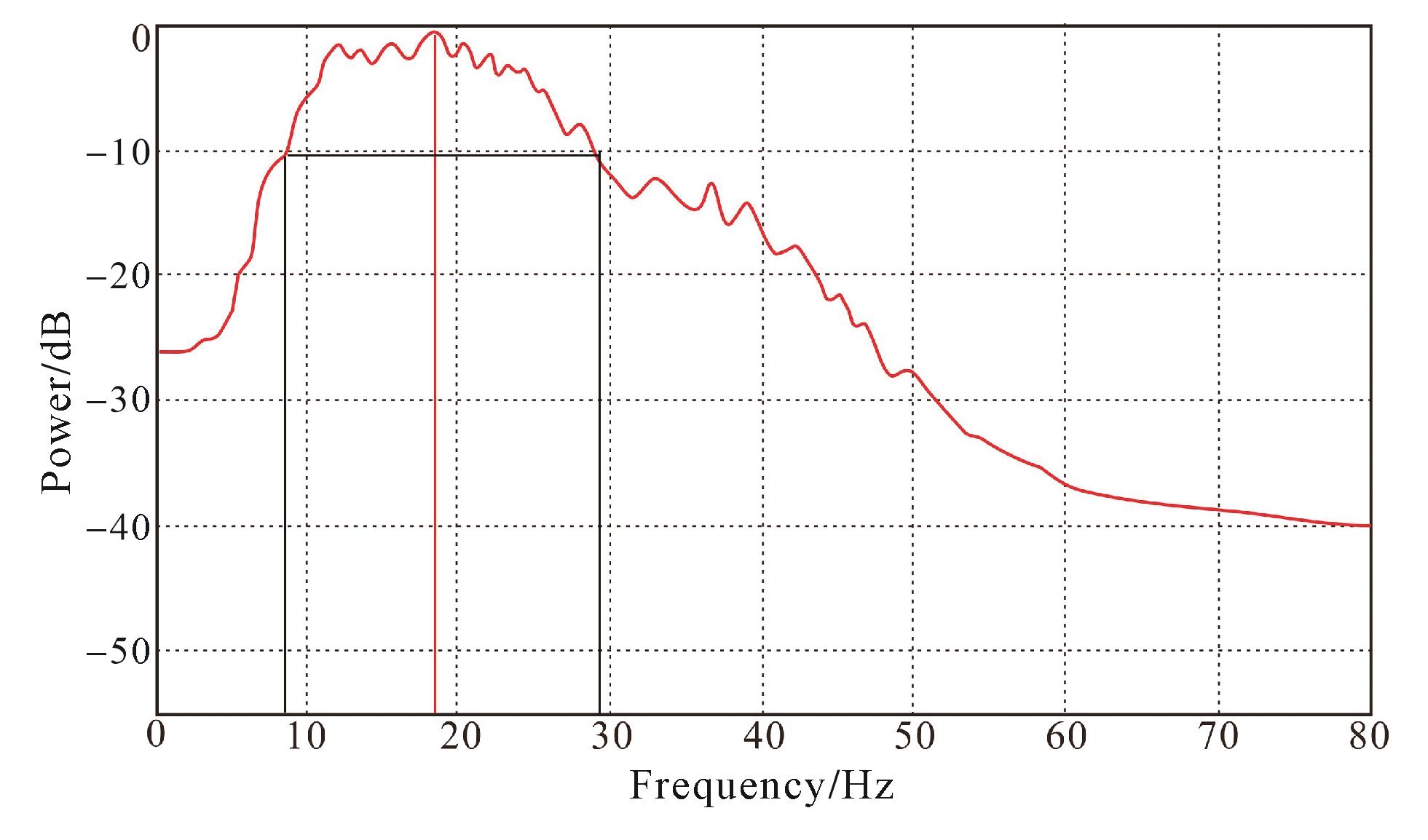

    图  2  南堡2⁃1区馆陶组地震资料频谱分析图

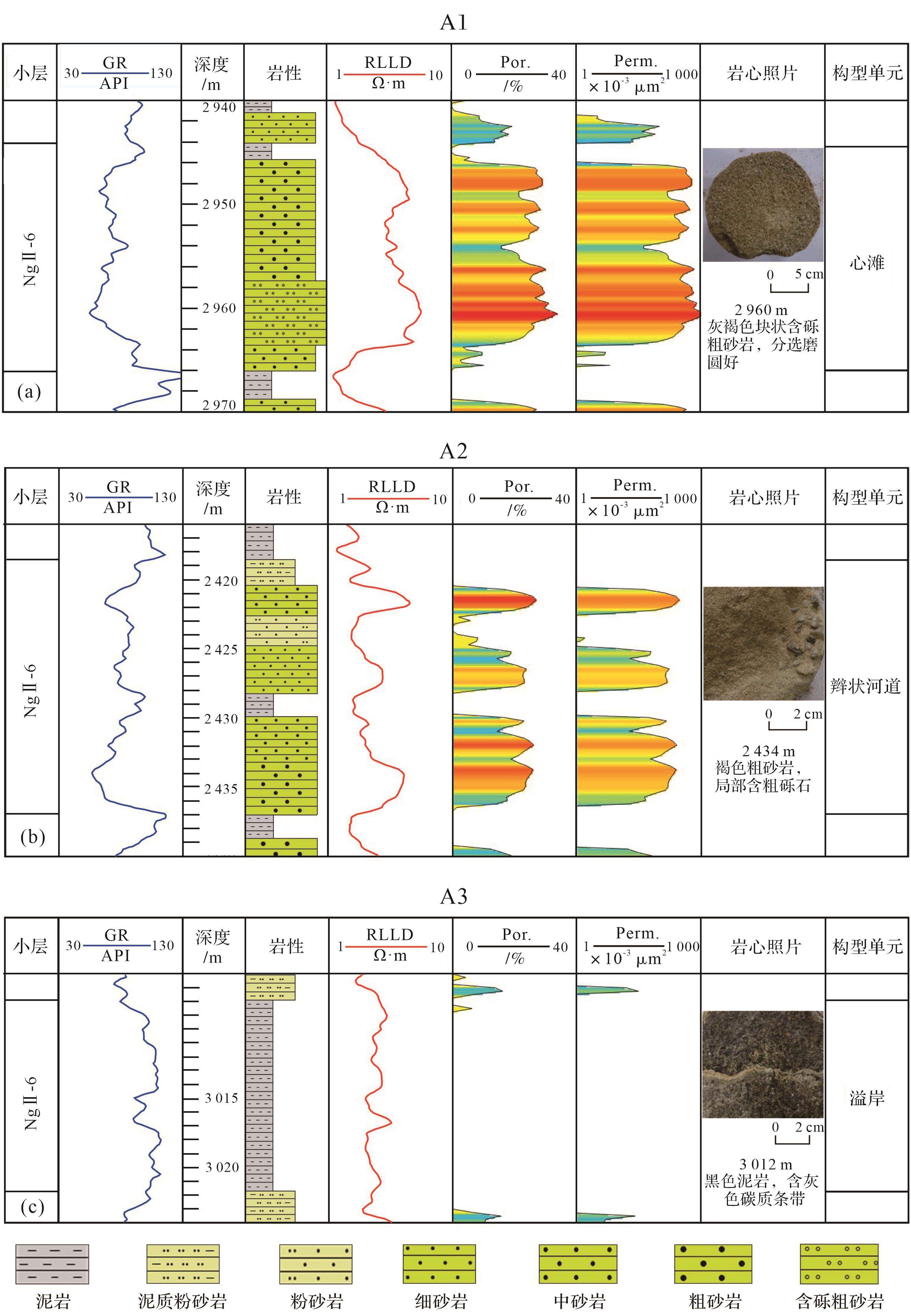

    图  3  南堡2⁃1区馆陶组典型辫状河构型单元识别图版

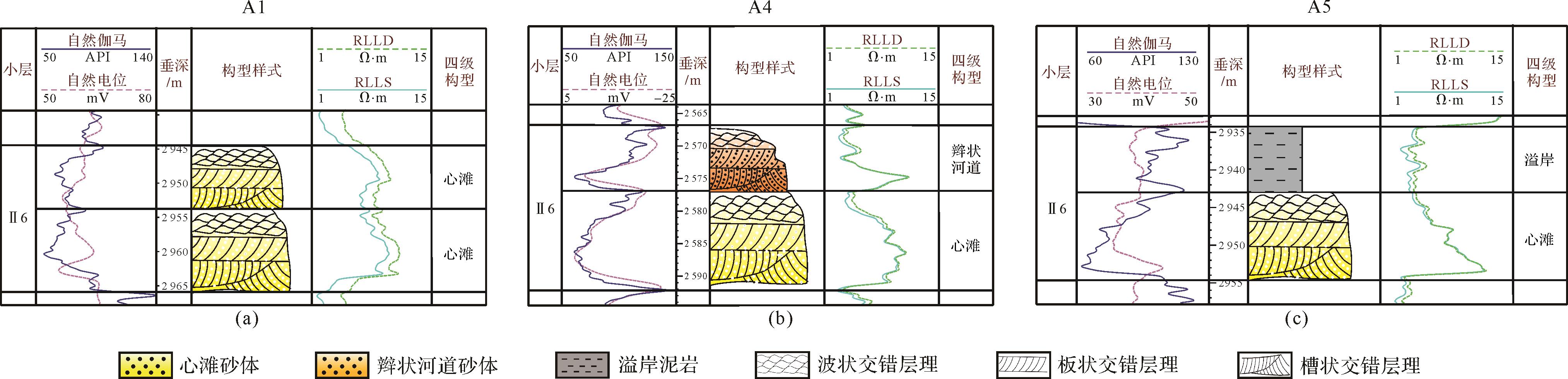

    图  4  南堡2⁃1区NgⅡ⁃6小层辫状河储层构型单元垂向叠置样式

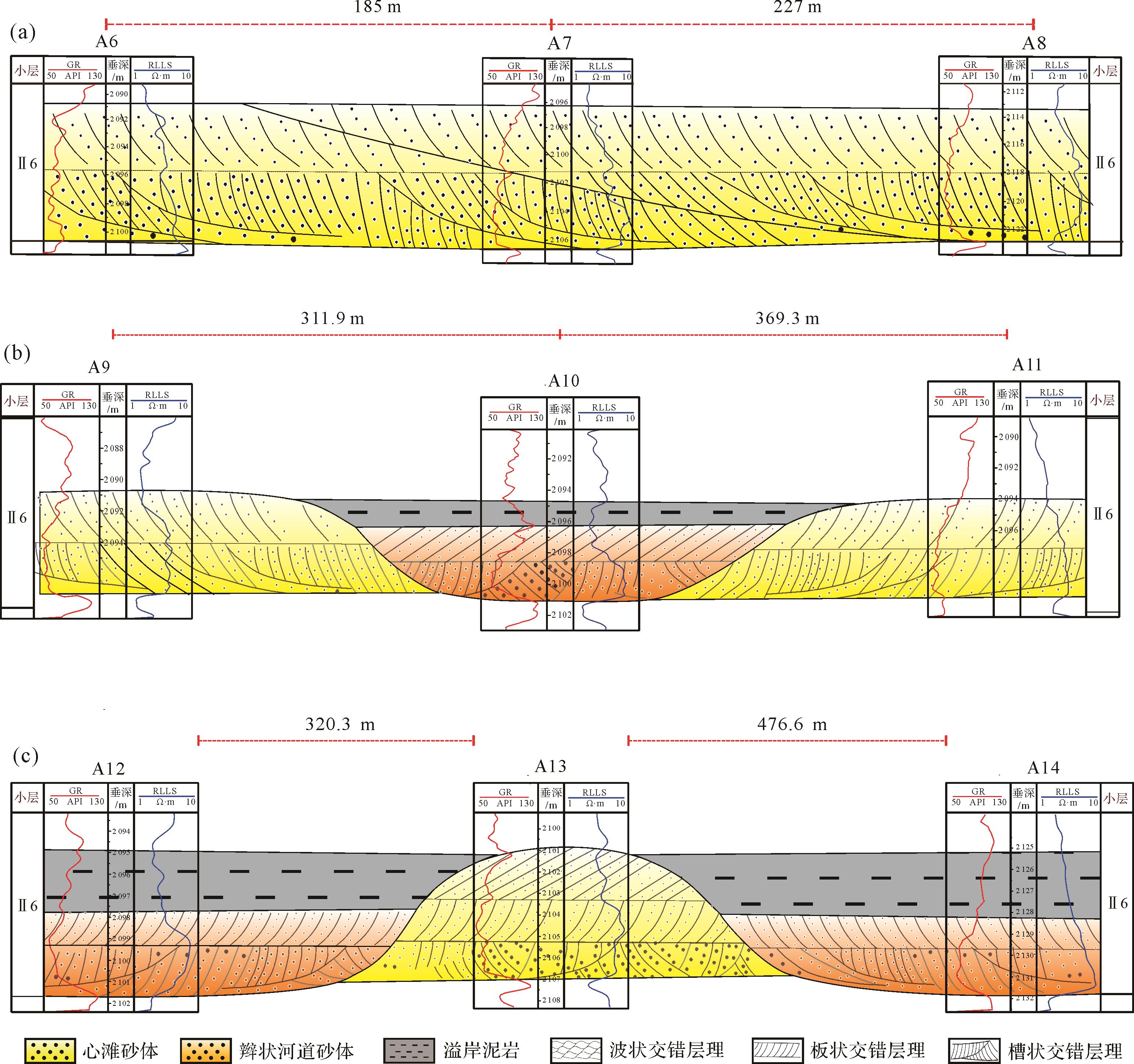

    图  5  南堡2⁃1区NgⅡ⁃6小层辫状河构型单元侧向叠置样式

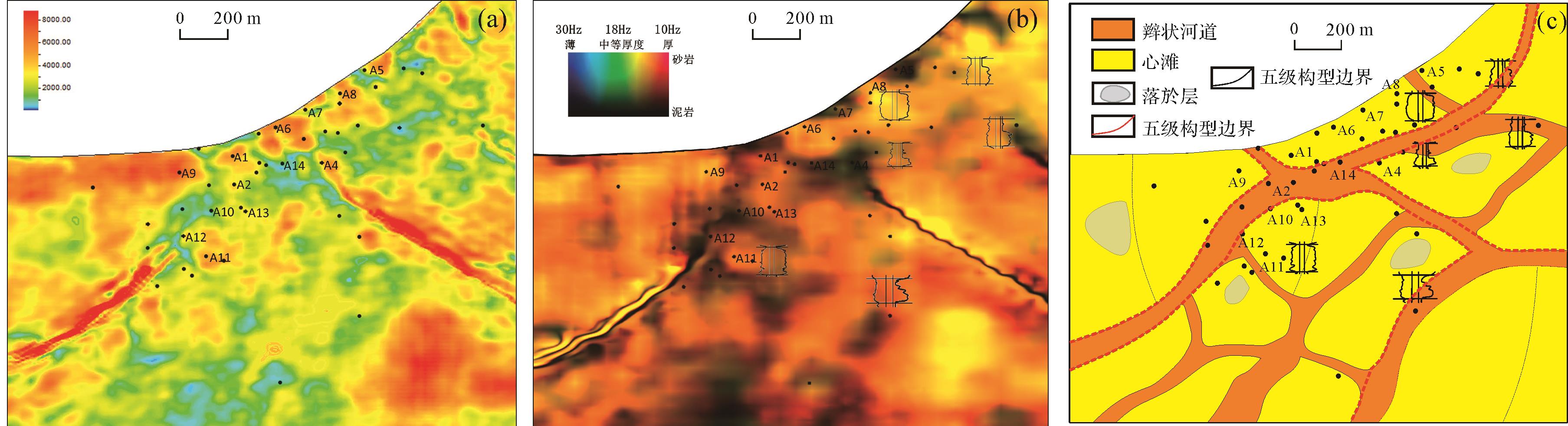

    图  6  基于地震属性和分频RGB融合的NgⅡ⁃6小层四级构型单元平面解剖

  • [1] 杨尚儒,高岗,张永超,等. 南堡2号构造带中浅层油源对比及原油运聚模式[J]. 油气地质与采收率,2018,25(1):30-36.
