缝合线中有机质来源、流体运移以及地质意义

朱康乐 高岗 刘诗局 王成云 程光瑾 胡丹丹

朱康乐, 高岗, 刘诗局, 王成云, 程光瑾, 胡丹丹. 缝合线中有机质来源、流体运移以及地质意义[J]. 沉积学报, 2024, 42(2): 661-674. doi: 10.14027/j.issn.1000-0550.2022.075
引用本文: 朱康乐, 高岗, 刘诗局, 王成云, 程光瑾, 胡丹丹. 缝合线中有机质来源、流体运移以及地质意义[J]. 沉积学报, 2024, 42(2): 661-674. doi: 10.14027/j.issn.1000-0550.2022.075
ZHU KangLe, GAO Gang, LIU ShiJu, WANG ChengYun, CHENG GuangJin, HU DanDan. Origin of Organic Matter, Fluid Transport and Geological Significance in Stylolites[J]. Acta Sedimentologica Sinica, 2024, 42(2): 661-674. doi: 10.14027/j.issn.1000-0550.2022.075
Citation: ZHU KangLe, GAO Gang, LIU ShiJu, WANG ChengYun, CHENG GuangJin, HU DanDan. Origin of Organic Matter, Fluid Transport and Geological Significance in Stylolites[J]. Acta Sedimentologica Sinica, 2024, 42(2): 661-674. doi: 10.14027/j.issn.1000-0550.2022.075

缝合线中有机质来源、流体运移以及地质意义

doi: 10.14027/j.issn.1000-0550.2022.075
基金项目:

国家自然科学基金项目 411372142

详细信息
    作者简介:

    朱康乐,男,1995年出生,硕士研究生,油气成藏与分布规律,E-mail: zhukangleyx@163.com

    通讯作者:

    高岗,男,教授,油气地球化学、油气成藏与分布规律,E-mail: gaogang2819@sina.com

  • 中图分类号: P618.13

Origin of Organic Matter, Fluid Transport and Geological Significance in Stylolites

Funds:

National Natural Science Foundation of China 411372142

  • 摘要: 目的 缝合线作为碳酸盐岩的典型结构,其形成对于碳酸盐岩本身有机质的富集和流体运移具有重要的意义。然而,缝合线中有机质的来源和流体运移的机理目前尚未深入研究。 方法 以四川盆地东部大池干构造带含缝合线的碳酸盐岩岩心样品为研究对象,分别对岩心中缝合线和基质进行了有机碳、热解(Rock-Eval)、岩石薄片、荧光薄片、全岩X射线衍射、碳氧同位素以及扫描电镜等分析测试。 结果与结论 缝合线中的有机质主要以可溶有机质、焦沥青和沥青的形式赋存,表明缝合线中的有机质主要为运移而来的次生有机质。且缝合线中的次生白云石和黄铁矿发育,且保留了矿物的晶间孔隙和裂缝,为油气的聚集和运移提供了良好的条件。此外,沿缝合线方向存在明显的油气分馏效应,且在缝合线较薄的区域分馏效应越明显。综合分析认为,缝合线与基质接触界面上的强烈胶结作用及其附近次生矿物的形成是造成烃类流体从基质向缝合线运移时分馏效应的原因。当缝合线发育时,缝合线中的有机质会在高演化阶段裂解形成天然气,与其他成因的天然气混合时会影响天然气来源判别;缝合线作为原油的运移通道时,对原油造成的分馏效应也会对原油来源的判别造成一定困扰,因此应该选择合适的生物标志化合物对比参数来分析油源关系,同时原油性质的空间变化规律也应该被考虑。

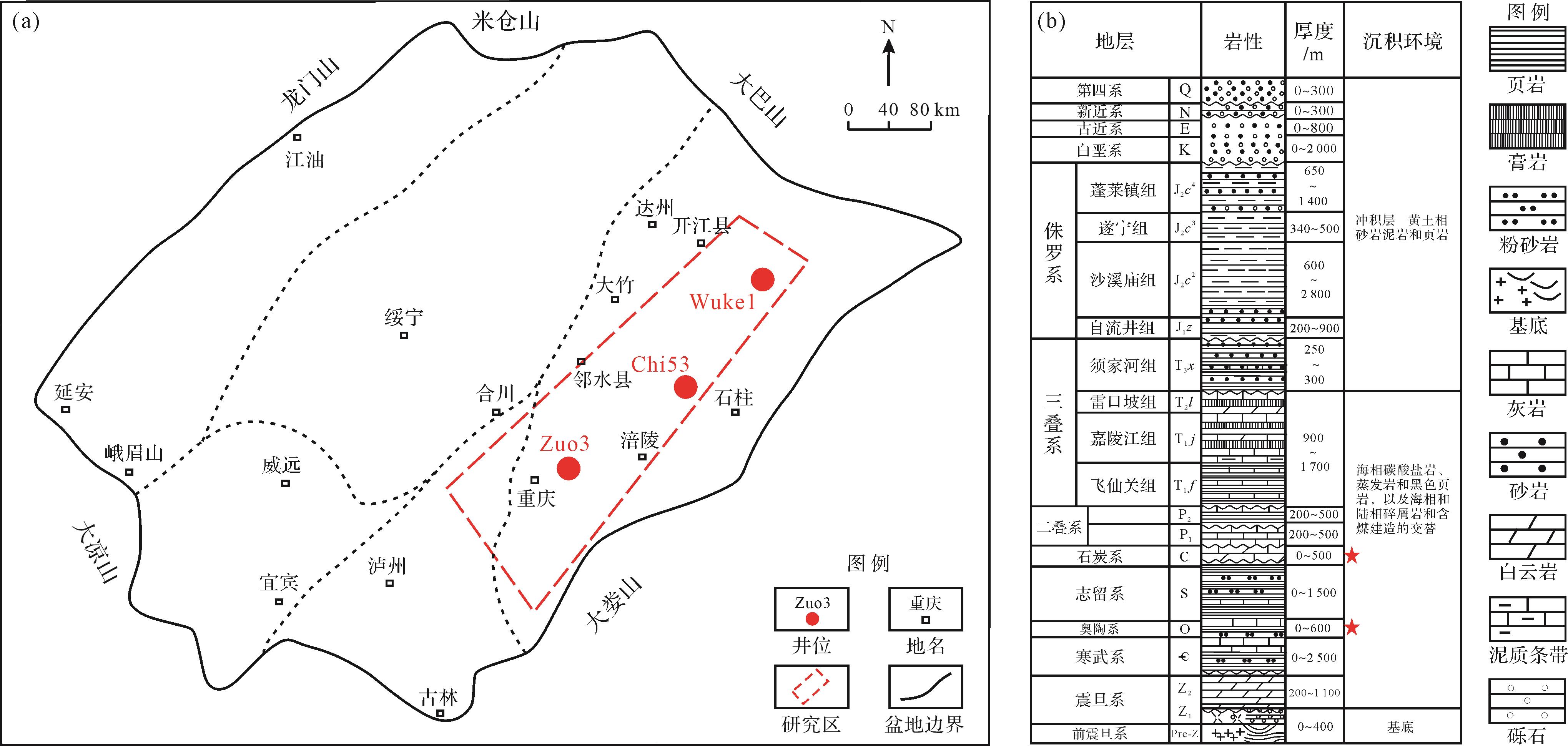

  • 图  1  四川盆地石炭系和奥陶系碳酸盐岩取样位置(a)及地层剖面图(b)

    Figure  1.  Sampling location of the Carboniferous and Ordovician carbonate rocks in the Sichuan Basin (a) and its stratigraphic profile (b)

    图  2  样品中缝合线宏观及微观特征

    (a) photograph of a core showing the uneven surface of stylolites in well Z3, 4 317.60 m, O22; (b) photograph of a core showing stylolites are beaded in well Wk1, 4 251.68 m, C2; (c) photomicrograph showing carbonate rock samples containing stylolites under plane⁃polarized light (the red color is to highlight the stylolites), well Wk1, 4 251.68 m, C2; (d) photomicrograph of closed zone d of stylolite⁃rich laminae in (c) under plane⁃polarized light; (e) same field as (d) under reflective light; (f) photomicrograph of closed zone f of stylolite⁃rich laminae in (c) under plane⁃polarized light; and (g) same field as (f) under fluorescent light

    Figure  2.  Macro and micro characterization of stylolites in samples

    Fig.2

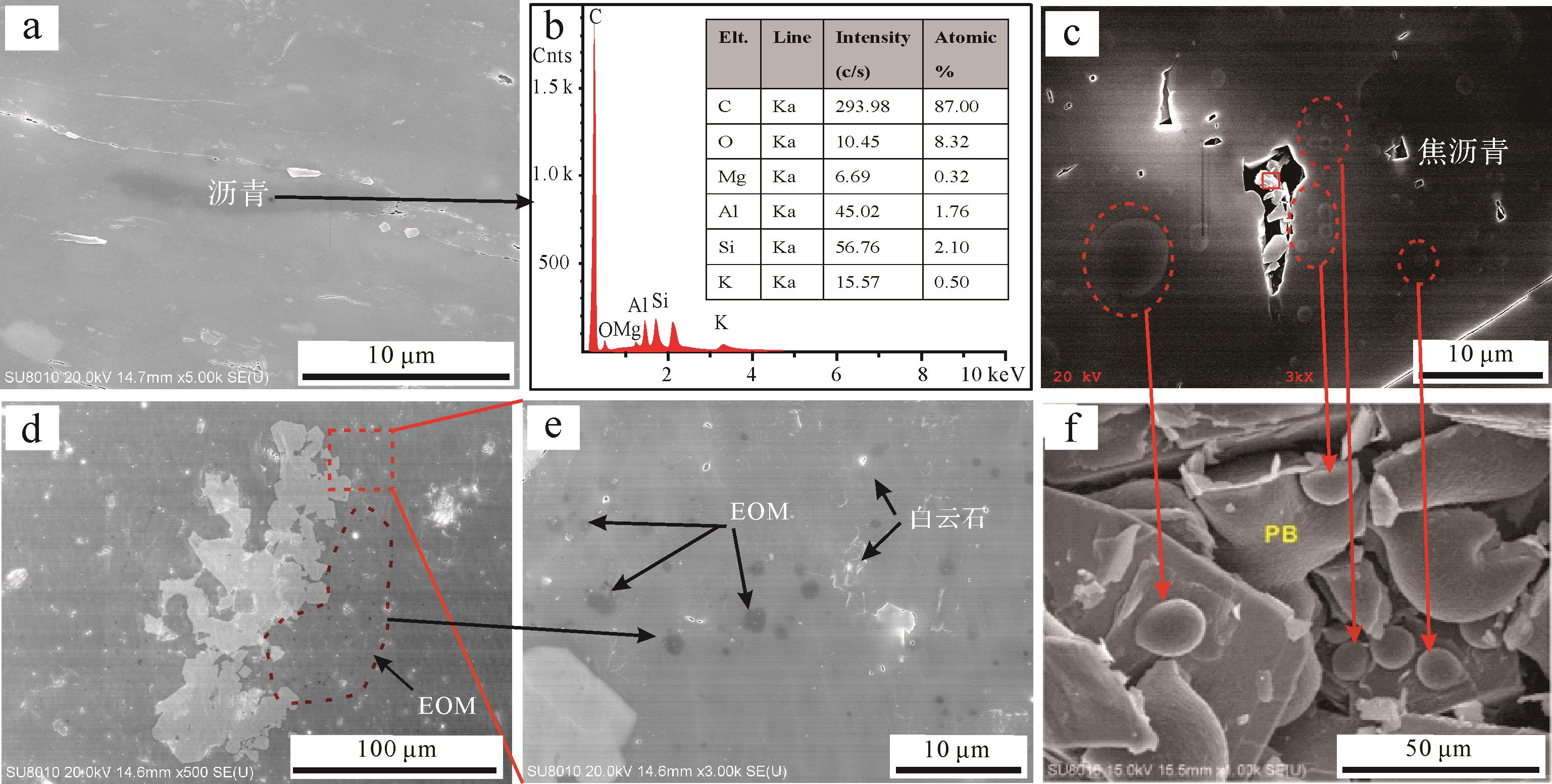

    图  3  扫描电镜下缝合线中有机质赋存形式

    (a) bitumen with smooth surface, well Wk1, 4 251.68 m,C2; (b) the energy spectrum of organic matter (OM) in (a); (c) solid globular pyrobitumen pieces with a rough surface, pasted on the crystal face of dolomite, well Wk1, 4 251.68 m,C2; (d) dispersed EOM. When the energy spectrum is excited, the black spot disappears and bulges appear, which are combined with the fluorescent flakes and considered soluble organic matter and secondary pyrite, well Wk1, 4 251.68 m, C2; (e): photomicrograph of closed zone e of dispersed soluble organic matter in (d); (f) Photograph of pyrobitumen pieces with a rough surface[39]

    Figure  3.  Microphotographs showing the occurrence of organic matter in stylolites

    Fig.3

    图  4  样品的扫描电子显微镜(SEM)图像,显示了缝合线中的孔隙和裂缝

    (a) intergranular pores of secondary dolomite and with euhedral morphology, well Z3, 4 317.60 m, O22; (b) the crack formed by secondary minerals, well Wk1, 4 251.68 m, C2; (c⁃f) intergranular pores and cracks of secondary dolomite and secondary pyrite in stylolites, from the sample with argon ion polishing

    Figure  4.  Scanning electron microscopy (SEM) images of studied samples, showing the pores and cracks in stylolites

    Fig.4

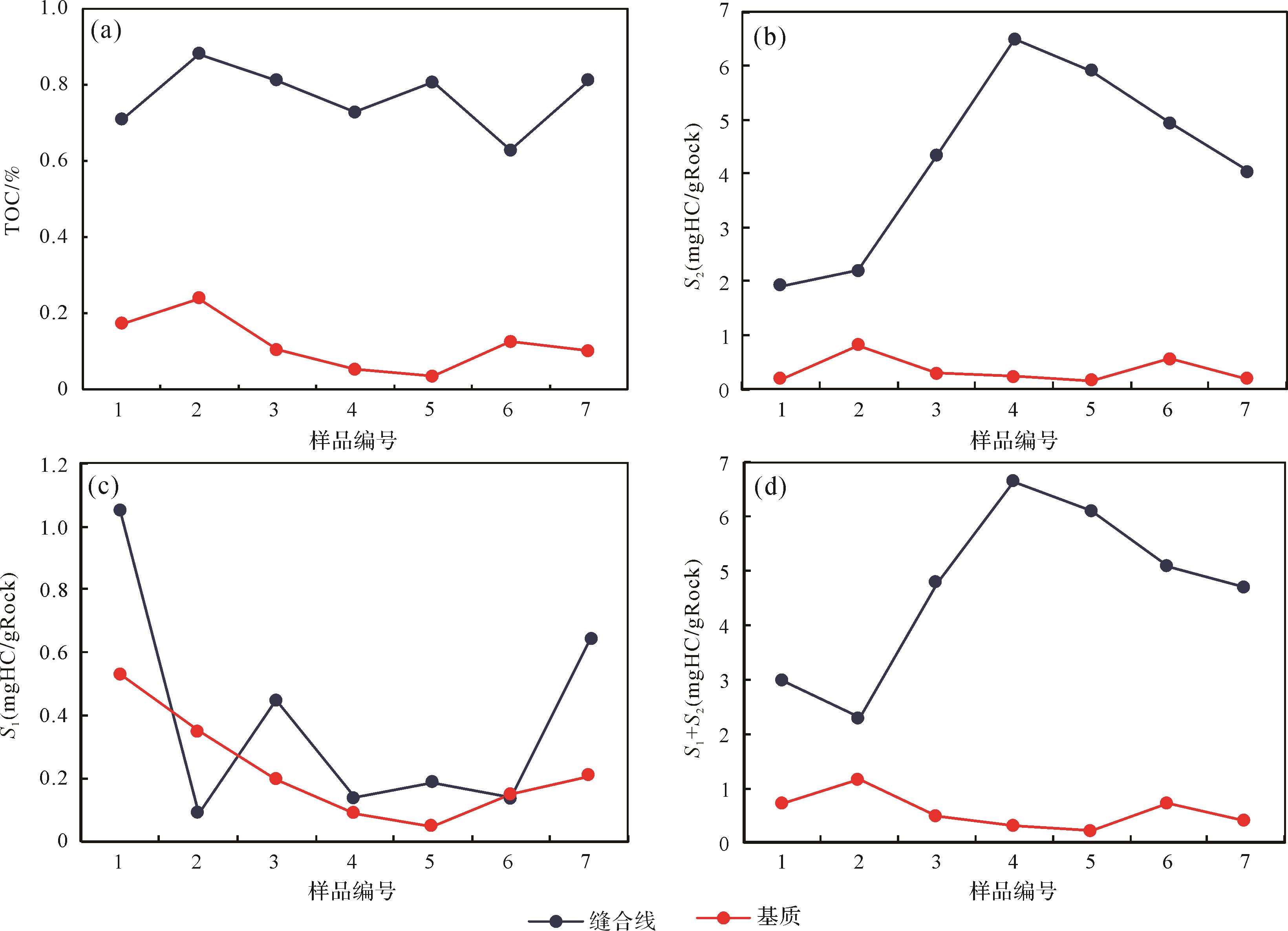

    图  5  不同样品地球化学参数对比图

    (a) TOC (%); (b) S2(mg HC/g Rock); (c) S1(mg HC/g Rock); (d) S1+S2(mg HC/g Rock)

    Figure  5.  Comparison of geochemical parameters between different samples

    Fig.5

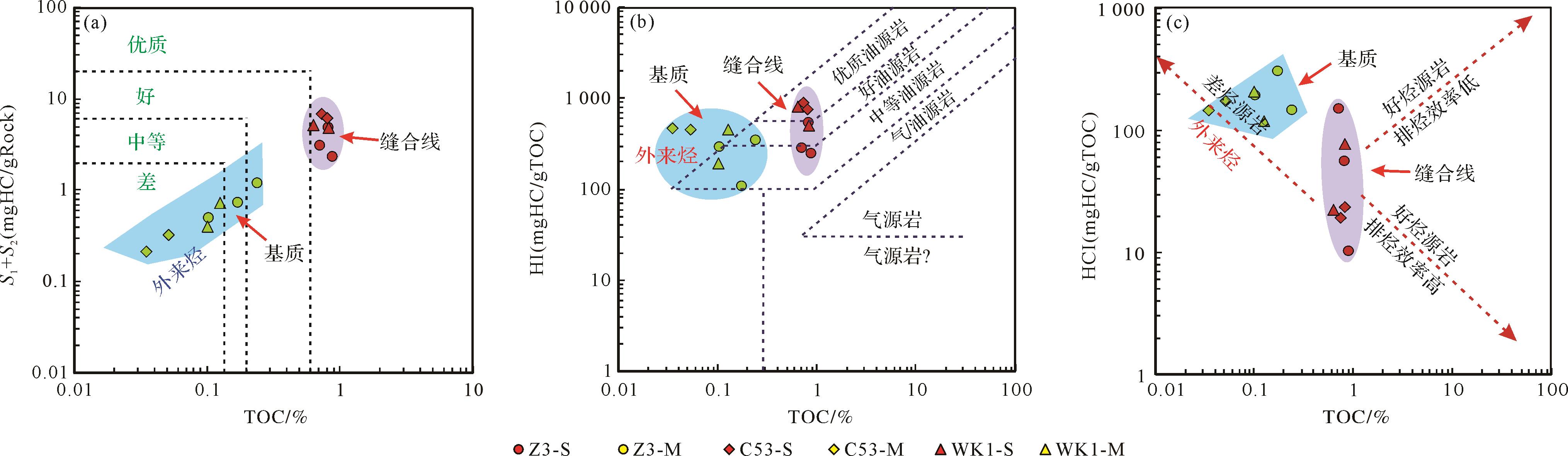

    图  6  碳酸盐岩样品缝合线、基质TOC与热解参数交会图

    (a) diagram of TOC and S1+S2 of stylolites and matrix; (b) diagram of TOC and HI of stylolites and matrix; (c) diagram of TOC and HCI of stylolites and matrix

    Figure  6.  Diagrams of TOC and pyrolysis parameters for stylolites and matrix of carbonate rock samples

    Fig.6

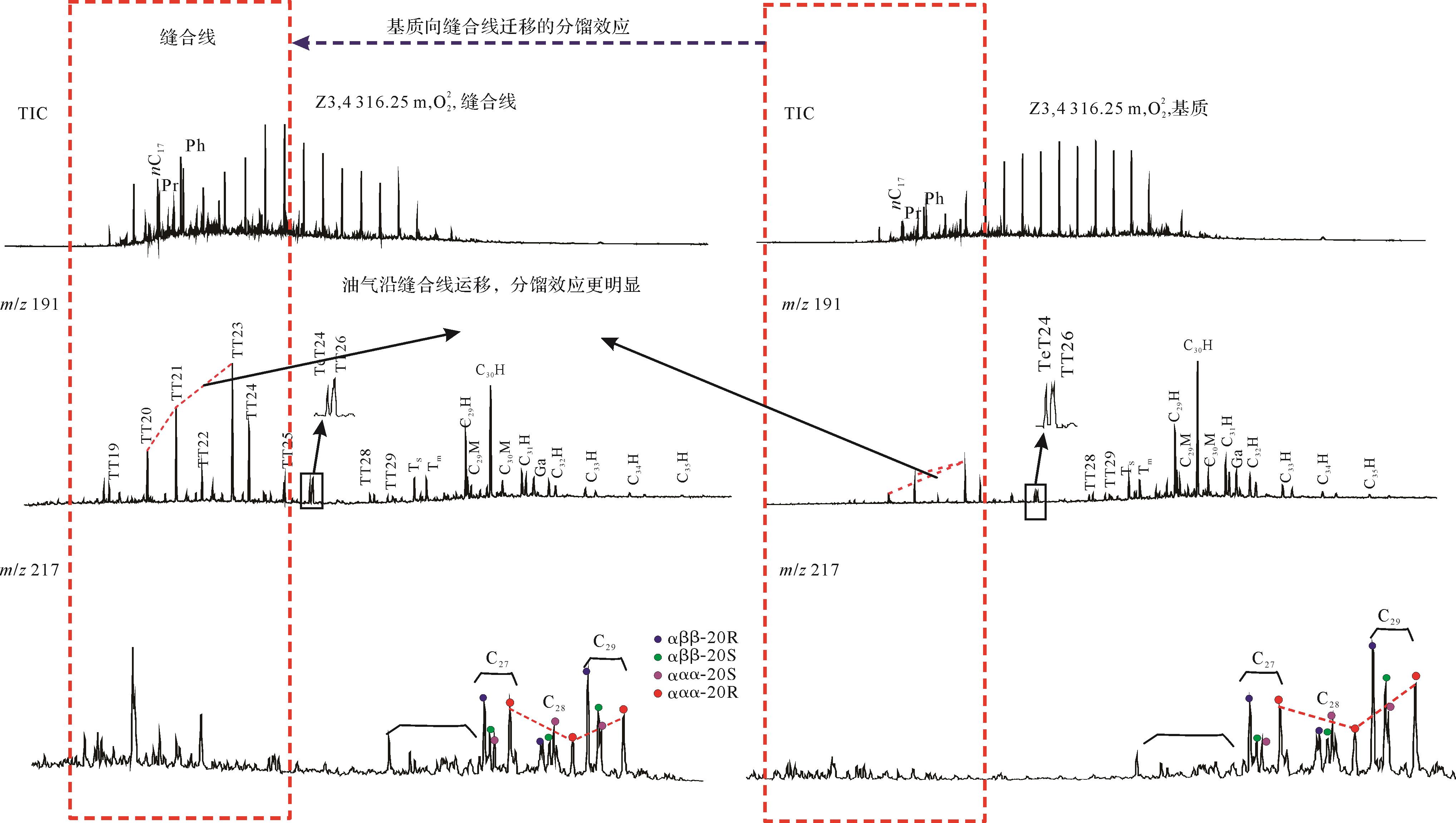

    图  7  同一样品缝合线和基质的复合质谱图(m/z191,217),Z3井,4 316 m,O22[34]

    Figure  7.  Composite mass chromatograms (m/z 191, 217) of stylolites and matrix for the same carbonate rock, well Z3, 4 316 m, O22[34]

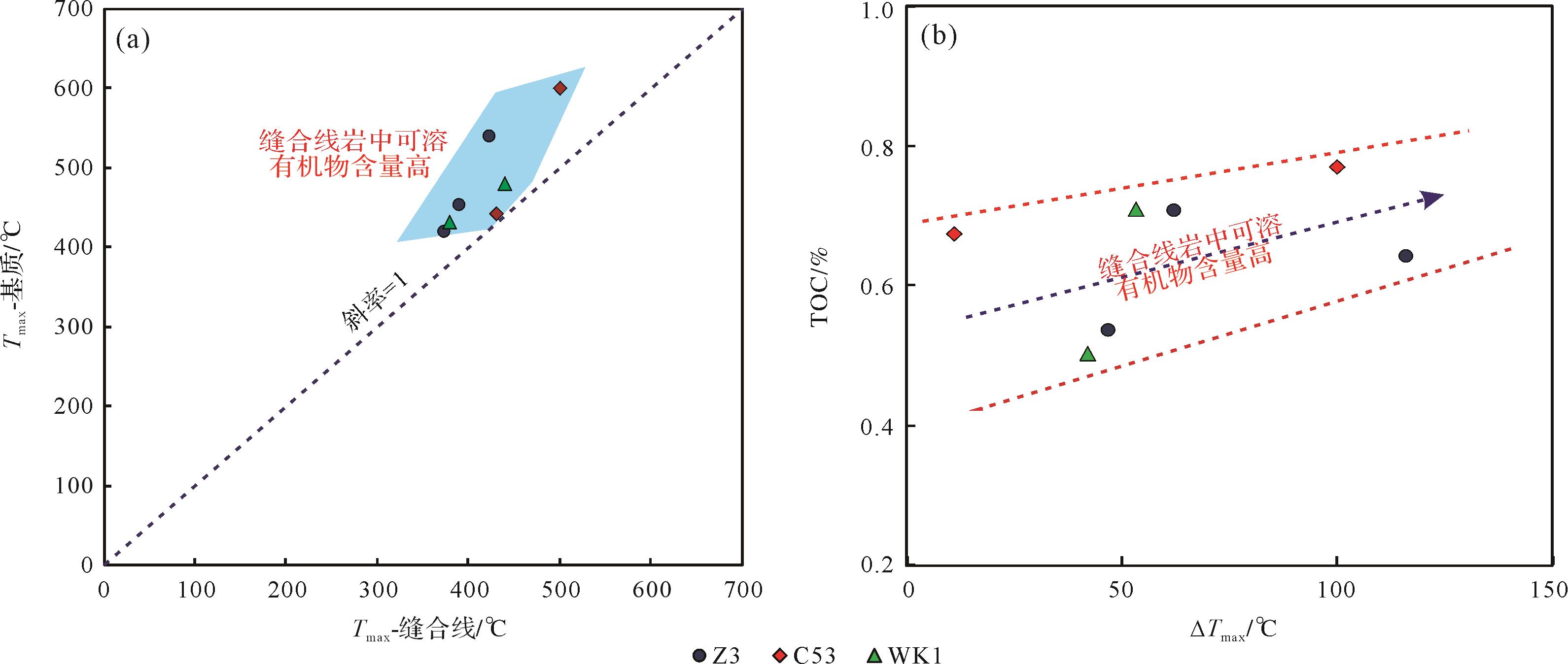

    图  8  同一样品的缝合线与基质之间的Tmax(a)、ΔTmax与ΔTOC(b)的散点图

    Figure  8.  Diagram of Tmaxbetween stylolites and matrix (a) and ∆TmaxVs.∆TOC (b) for the same carbonate rock sample

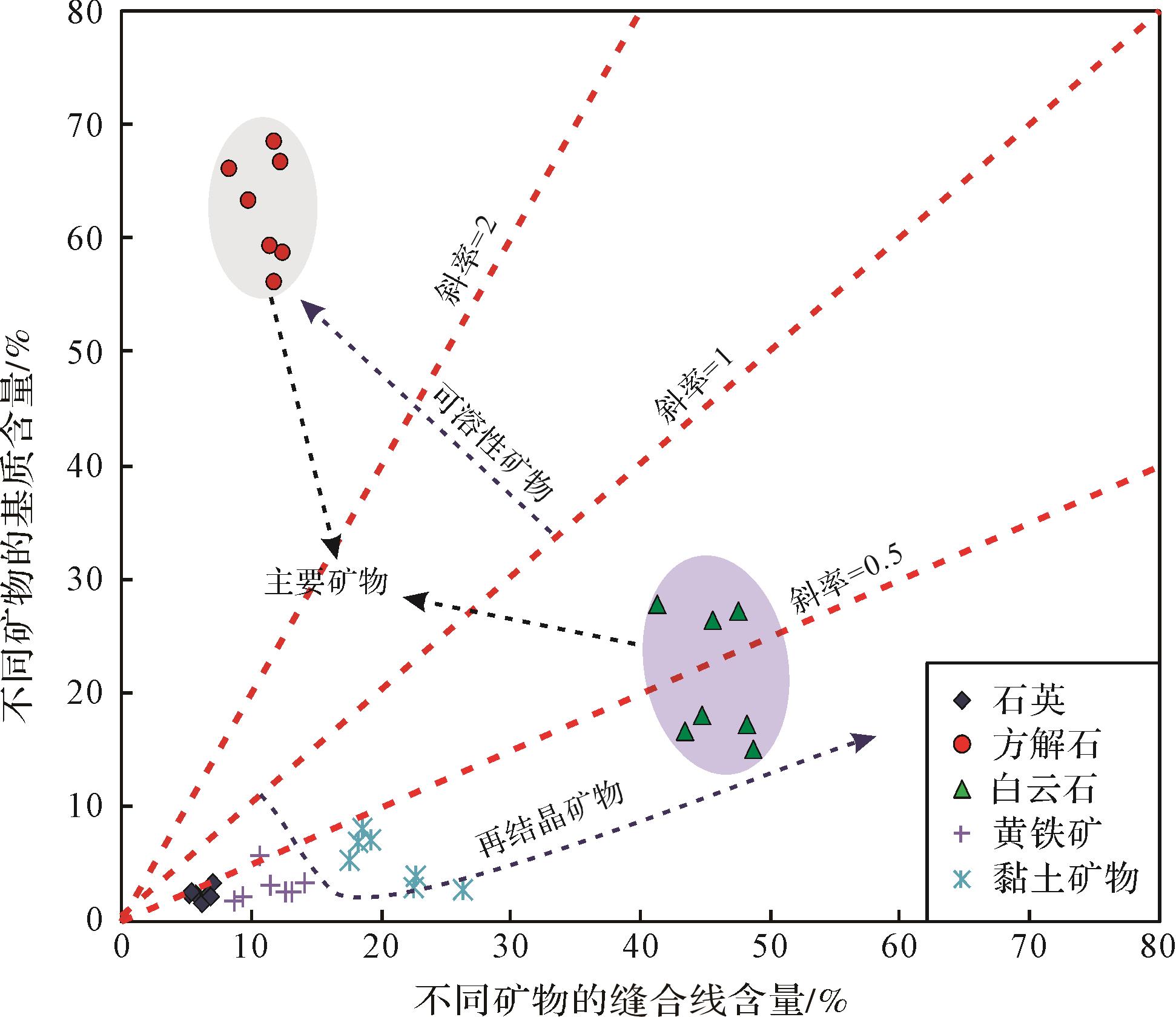

    图  9  同一样品中的缝合线与基质之间不同矿物含量交会图

    Figure  9.  Diagrams of the content of different minerals between stylolites and matrix for the same carbonate rock sample

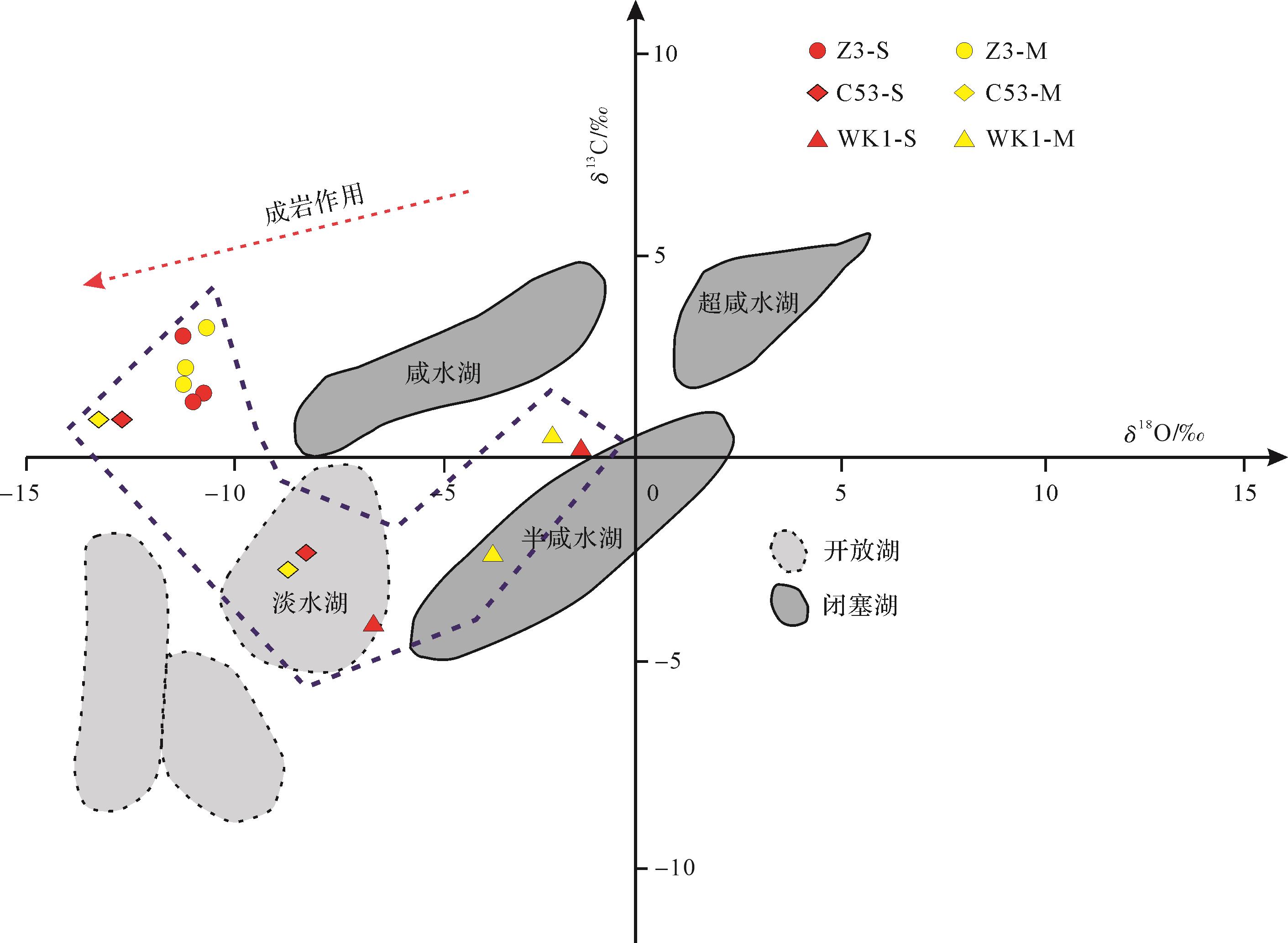

    图  10  碳酸盐岩的缝合线和基质的δ13C⁃δ18O交会图[51]

    Figure  10.  Cross plot of δ13C⁃δ18O of stylolite and matrix for carbonate rock samples[51]

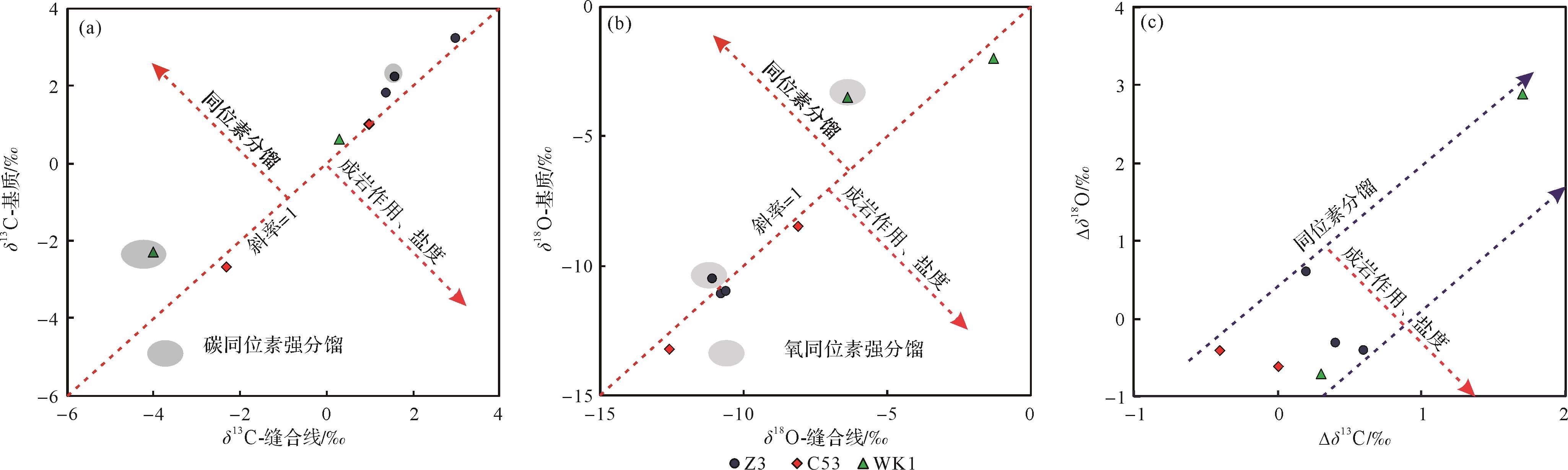

    图  11  碳酸盐岩样品缝合线与基质的碳氧同位素交会图

    (a) diagram of carbon isotopes of stylolite and matrix; (b) diagram of oxygen isotope of stylolite and matrix; (c) diagram of Δδ13C vs Δδ18O; ∆δ13C=(δ13C-S)-(δ13C-M),∆δ18O=(δ18O-S)-(δ18O-M)

    Figure  11.  Diagrams of carbon and oxygen isotopes for the carbonate rock samples

    Fig.11

    图  12  缝合线和基质接触界面的薄片特征

    (a, b) thin⁃section photomicrographs showing the structure of stylolites under plane⁃polarized (a) and reflected (b) light, well Z3, 4 317.60 m, O22; (c) photomicrograph showing the structure of stylolites under plane⁃polarized light, well Wk1, 4 251.68 m, C2; (d) same field as (c) under fluorescent light

    Figure  12.  Microscopic characterization of the contact interface of stylolites and matrix

    Fig.12

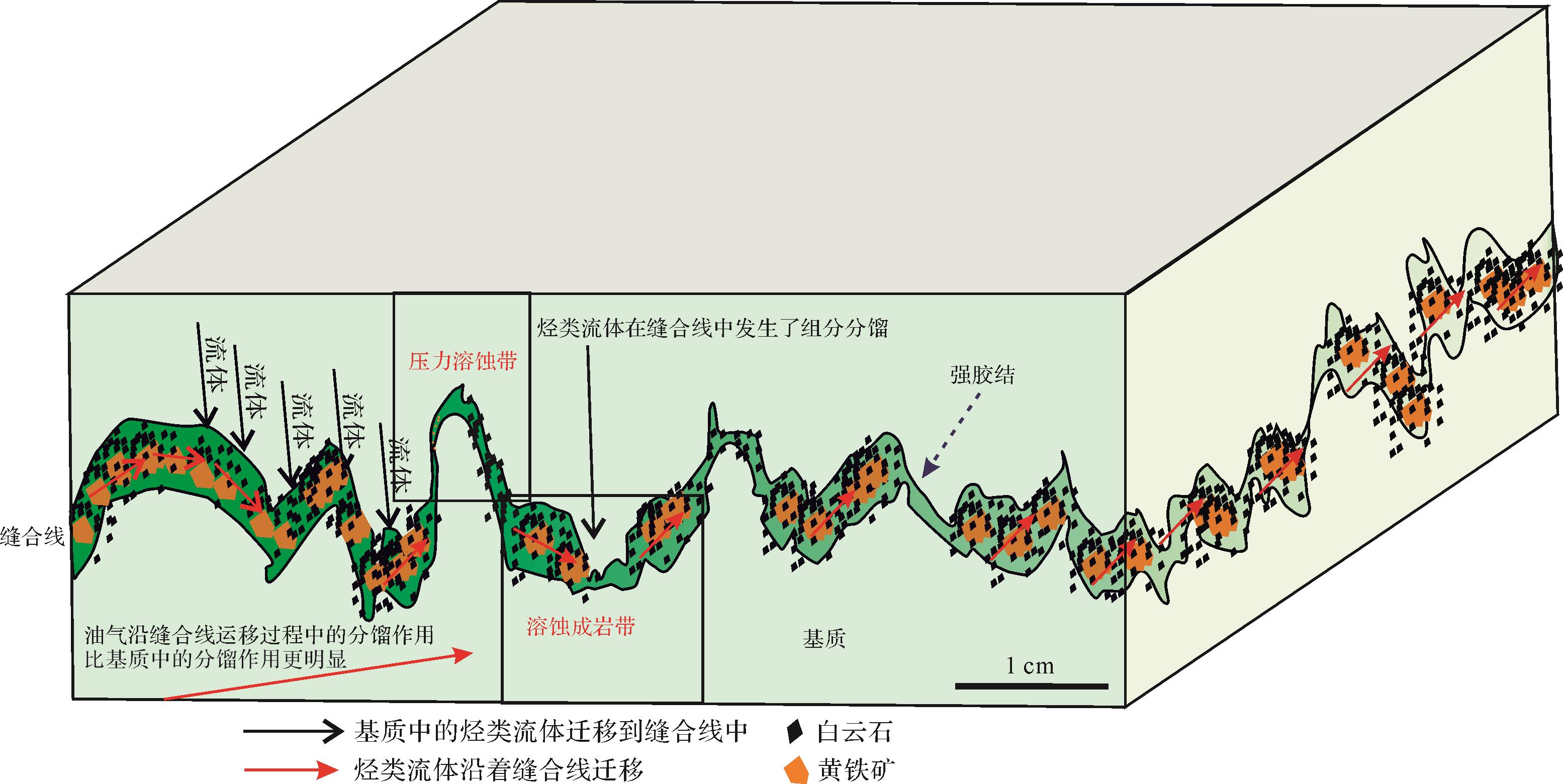

    图  13  碳酸盐岩烃源岩有机质来源与流体运移模型

    Figure  13.  Model of organic matter source and fluid migration of stylolites in carbonate source rock

    表  1  样品基本信息表

    Table  1.   Basic sample information

    井号层位深度/m编号
    Z3O224 316.301-Ssr
    1-Msr
    4 318.842-Ssr
    2-Msr
    4 317.603-Ssr
    3-Msr
    Ch53C23 030.134-Ssr
    4-Msr
    3 053.885-Ssr
    5-Msr
    Wk1C24 254.286-Ssr
    6-Msr
    4 251.677-Ssr
    7-Msr
    下载: 导出CSV

    表  2  碳酸盐岩样品中缝合线和基质的TOC和岩石热解数据统计表

    Table  2.   Statistical data of total organic carbon (TOC) and Rock⁃Eval parameters for the stylolites and matrix in carbonate rock samples

    参数缝合线基质
    最小值最大值平均值样品数最小值最大值平均值样品数
    TOC/%0.630.880.7770.030.240.127
    S1(mg/g)0.091.050.3970.050.530.237
    S2(mg/g)1.926.504.2770.160.820.357
    S1S2(mg/g)2.296.644.6670.211.170.577
    PI0.020.350.1070.210.750.397
    HI(mg/g)27289456771044623257
    HCI(mg/g)101495171203071857
    Tmax/℃37350042074206004817
    下载: 导出CSV

    表  3  碳酸盐岩样品中缝合线和基质的X射线衍射测试数据[33]

    Table  3.   X⁃ray diffraction (XRD) for the stylolites and matrix in carbonate rock samples[33]

    样品号矿物颗粒的种类和含量/%黏土矿物 /%
    石英长石方解石白云石黄铁矿硬石膏
    1-Ssr5.12.611.847.614.1017.5
    1-Msr2.42.656.127.23.405.3
    2-Ssr5.71.88.348.112.51.719.2
    2-Msr2.42.566.117.32.607.1
    3-Ssr5.32.112.445.510.6022.5
    3-Msr2.61.558.726.45.703.1
    4-Ssr6.91.911.843.411.5022.7
    4-Msr3.42.468.416.83.21.14.1
    5-Ssr6.62.711.541.39.3026.3
    5-Msr2.41.459.327.92.202.8
    6-Ssr6.22.912.248.68.71.518.5
    6-Msr1.62.166.715.21.808.2
    7-Ssr6.82.89.744.813.1018.1
    7-Msr2.22.763.418.12.706.9
    下载: 导出CSV

    表  4  碳酸盐岩样品中缝合线和基质的δ13C和δ18O测试数据表

    Table  4.   δ13C and δ18O for the stylolites and matrix in carbonate rock samples

    样品号δ13CV-PDB/‰δ18OV-PDB/‰δ13C/‰δ18O/‰
    1-Ssr1.4-10.80.4-0.3
    1-Msr1.8-11.1
    2-Ssr1.6-10.60.6-0.4
    2-Msr2.2-11.0
    3-Ssr3.0-11.10.20.6
    3-Msr3.2-10.5
    4-Ssr1.0-12.60-0.6
    4-Msr1.0-13.2
    5-Ssr-2.3-8.1-0.4-0.4
    5-Msr-2.7-8.5
    6-Ssr0.3-1.30.3-0.7
    6-Msr0.6-2.0
    7-Ssr-4.0-6.41.72.9
    7-Msr-2.3-3.5
    下载: 导出CSV
