鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式

王集 王峰 戚林河 王斌 赵剑 吴静仪 肖云宵 徐明慧 黎乾

王集, 王峰, 戚林河, 王斌, 赵剑, 吴静仪, 肖云宵, 徐明慧, 黎乾. 鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式[J]. 沉积学报, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
引用本文: 王集, 王峰, 戚林河, 王斌, 赵剑, 吴静仪, 肖云宵, 徐明慧, 黎乾. 鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式[J]. 沉积学报, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
WANG Ji, WANG Feng, QI LinHe, WANG Bin, ZHAO Jian, WU JingYi, XIAO YunXiao, XU MingHui, LI Qian. Genetic Types and Development Models of Sand Bodies of the Benxi Formation in the East-Central Ordos Basin[J]. Acta Sedimentologica Sinica, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
Citation: WANG Ji, WANG Feng, QI LinHe, WANG Bin, ZHAO Jian, WU JingYi, XIAO YunXiao, XU MingHui, LI Qian. Genetic Types and Development Models of Sand Bodies of the Benxi Formation in the East-Central Ordos Basin[J]. Acta Sedimentologica Sinica, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033

鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式

doi: 10.14027/j.issn.1000-0550.2023.033
基金项目:

中国石油天然气股份有限公司长庆油田分公司 CQYT-CQKTY-2020-JS-51586

中国石油天然气股份有限公司“十四五”基础性前瞻性科技项目 2021DJ2101

详细信息
    作者简介:

    王集,男,1997年出生,硕士研究生,地质工程,E-mail: wangjicdut@163.com

    通讯作者:

    王峰,男,副教授,沉积学及储层地质学,E-mail: wangfeng07@cdut.cn

  • 中图分类号: P618.13

Genetic Types and Development Models of Sand Bodies of the Benxi Formation in the East-Central Ordos Basin

Funds:

CNPC Changqing Oilfield Funded Project CQYT-CQKTY-2020-JS-51586

China National Petroleum Corporation's “Fourteenth Five Year Plan” Basic Prospective Scientific and Technological Projects 2021DJ2101

  • 摘要: 鄂尔多斯盆地中东部本溪组蕴藏着丰富的天然气资源,具有较好勘探开发潜力,但沉积环境复杂,砂体横向变化快、气藏连续性差,成因不明确,探讨这一时期内的砂体成因类型及发育模式对于该地区油气勘探及古地理重建提供有益的参考和借鉴。在野外露头和岩心观察的基础上,结合岩石薄片、粒度分析以及测井资料分析,系统开展了本溪组岩相及岩相组合特征研究,讨论本溪组砂体成因类型,揭示砂体展布规律与沉积演化过程,建立了本溪组的沉积模式。鄂尔多斯盆地中东部本溪组沉积期发育12种岩相类型。砂体成因类型主要为水下分流河道、潮道、潮坪(砂坪—混合坪)、潮汐砂坝、障壁砂坝、潮汐风暴—陆棚6种。其中,湖田段沉积期,华北板块南北两端处于小陆块初始碰撞拼接阶段,物源供给弱,不发育砂体;畔沟段沉积期,海平面快速上升,研究区东部地区被海水覆盖,南北物源体系进入盆地后,受到以大潮差背景为主的潮汐作用改造,砂体类型主要为潮汐砂坝砂体,同时发育小规模的水下分流河道砂体、潮道砂体和潮坪(砂坪—混合坪)砂体;晋祠段沉积期,南、北两个方向的造山作用增强,其中研究区北部物源供给充足,发育三角洲体系,三角洲砂体往盆内不断进积,发育规模较大,但受到以中小潮差背景为主的潮汐作用改造,以水下分流河道砂体为主,中南部受到以大潮差背景为主的潮汐作用改造,主要发育潮汐砂坝砂体,西部临近中央古隆起水体相对较浅,受到了以中小潮差背景为主的潮汐作用改造,发育障壁砂坝砂体、潮道砂体和潮坪(砂坪—混合坪)砂体。

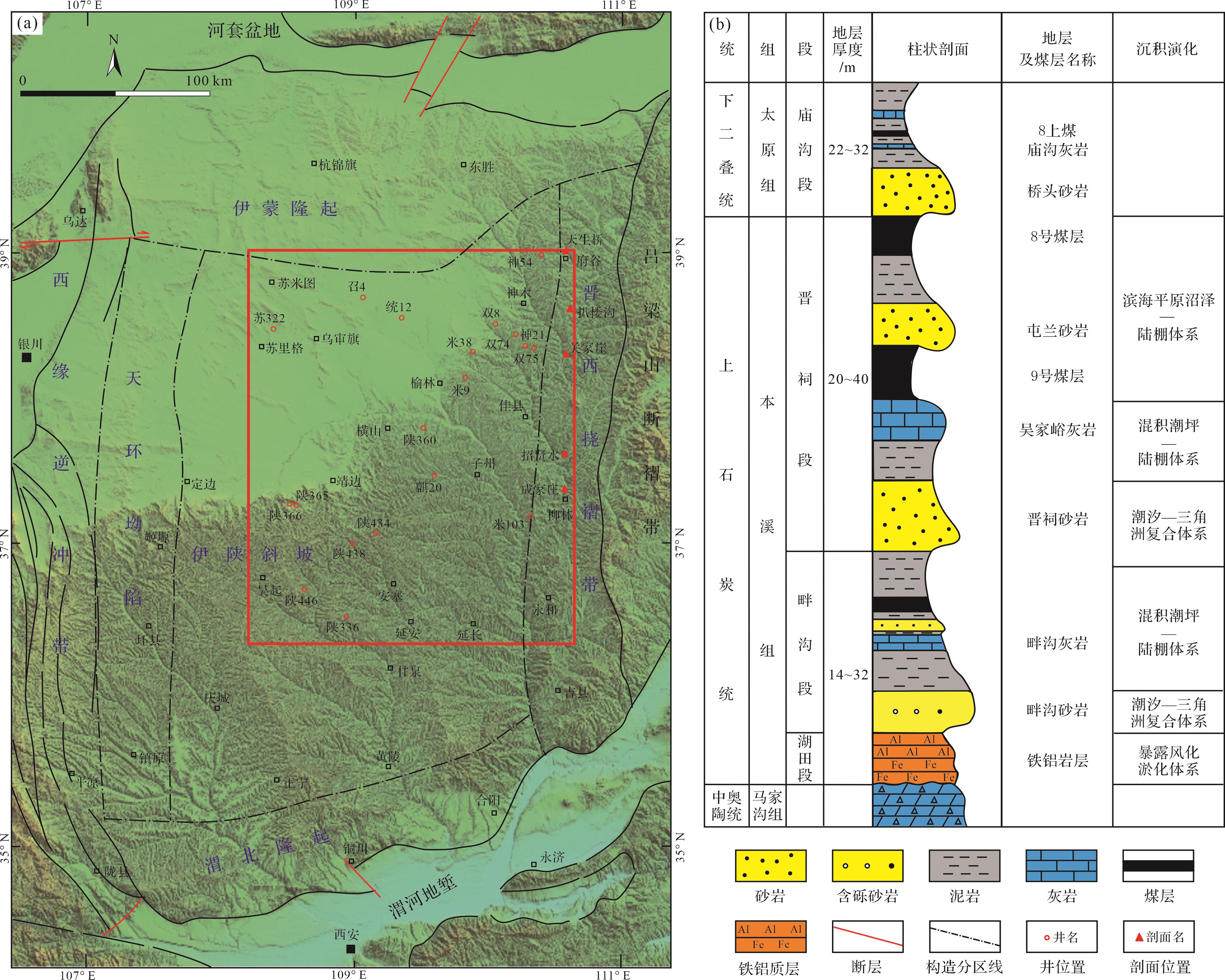

  • 图  1  鄂尔多斯盆地中东部研究区构造位置和本溪组地层划分及岩性特征图

    (a)鄂尔多斯盆地中东部构造位置图;(b)鄂尔多斯盆地中东部本溪组地层划分及岩性特征图

    Figure  1.  Tectonic location, stratigraphic division, and lithologic feature map of the Benxi Formation in the east⁃central Ordos Basin

    Fig.1

    图  2  鄂尔多斯盆地中东部本溪组岩相类型

    (a)Gm(块状砾岩相),陕329井,3 863.5 m;(b)Gp(板状交错层理砾岩相),双74井,2 152.4 m;(c) St(槽状交错层理砂岩相),陕438井,3 526.2 m;(d)Sp(板状交错层理砂岩相),麒17井,2 439.6 m;(e)Sl (冲洗交错层理砂岩相),陕438,3 526.2 m;(f)Sf(羽状交错层理砂岩相),米50井,2 439.6 m;(g)Fd(变形层理粉砂岩相),统66井,3 543.9 m;(h)Fc(潮汐层理砂岩相),陕365井,3 802.9 m;(i) Fr(沙纹交错层理粉砂岩相),麒20井,2 750.4 m;(j)M(泥岩相),米51井,2 163.7 m;(k)C(煤层),神21井,2 331.7 m;(l)Lm (块状层理泥灰岩相),统78井,3 563.4 m

    Figure  2.  Lithofacies types from the Benxi Formation in the east⁃central Ordos Basin

    Fig.2

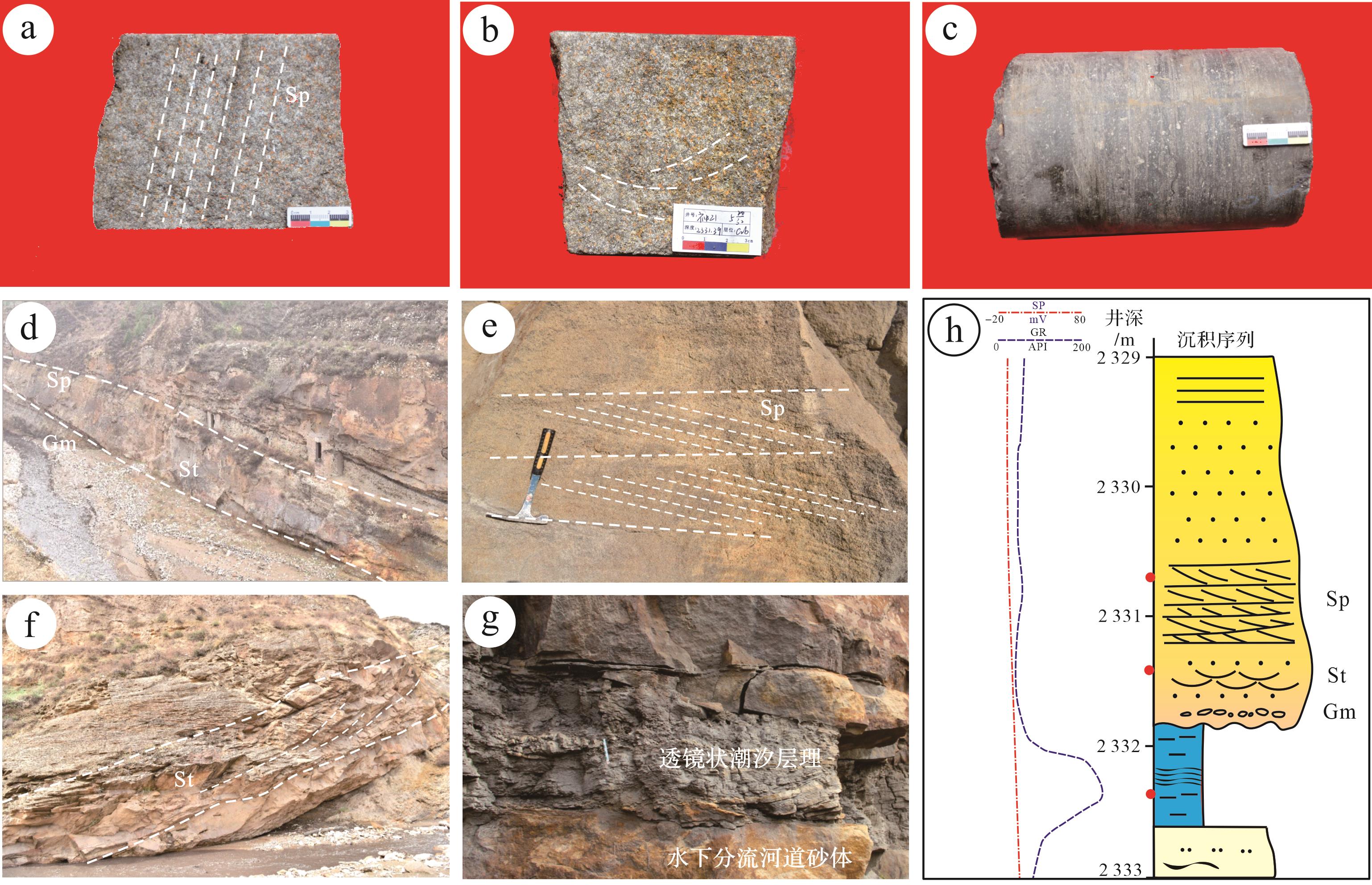

    图  3  鄂尔多斯盆地中东部本溪组水下分流河道砂体沉积特征

    (a)板状交错层理砂岩相,神21井,2 330.8 m;(b)槽状交错层理砂岩相,神21井,2 331.4 m;(c)潮汐层理,神21井,2 332.4 m;(d)Gm-St-Sp,府谷剖面本溪组;(e)板状交错层理,府谷剖面本溪组;(f)槽状交错层理,桥头剖面本溪组;(g)潮汐标志与三角洲标志共生,海则庙剖面本溪组;(h)水下分流河道砂体综合柱状图,神21井晋祠段(图中红色圆点对应岩心照片位置,下同)

    Figure  3.  Sedimentary characteristics of underwater distributary channel sand bodies from the Benxi Formation in the east⁃central Ordos Basin

    Fig.3

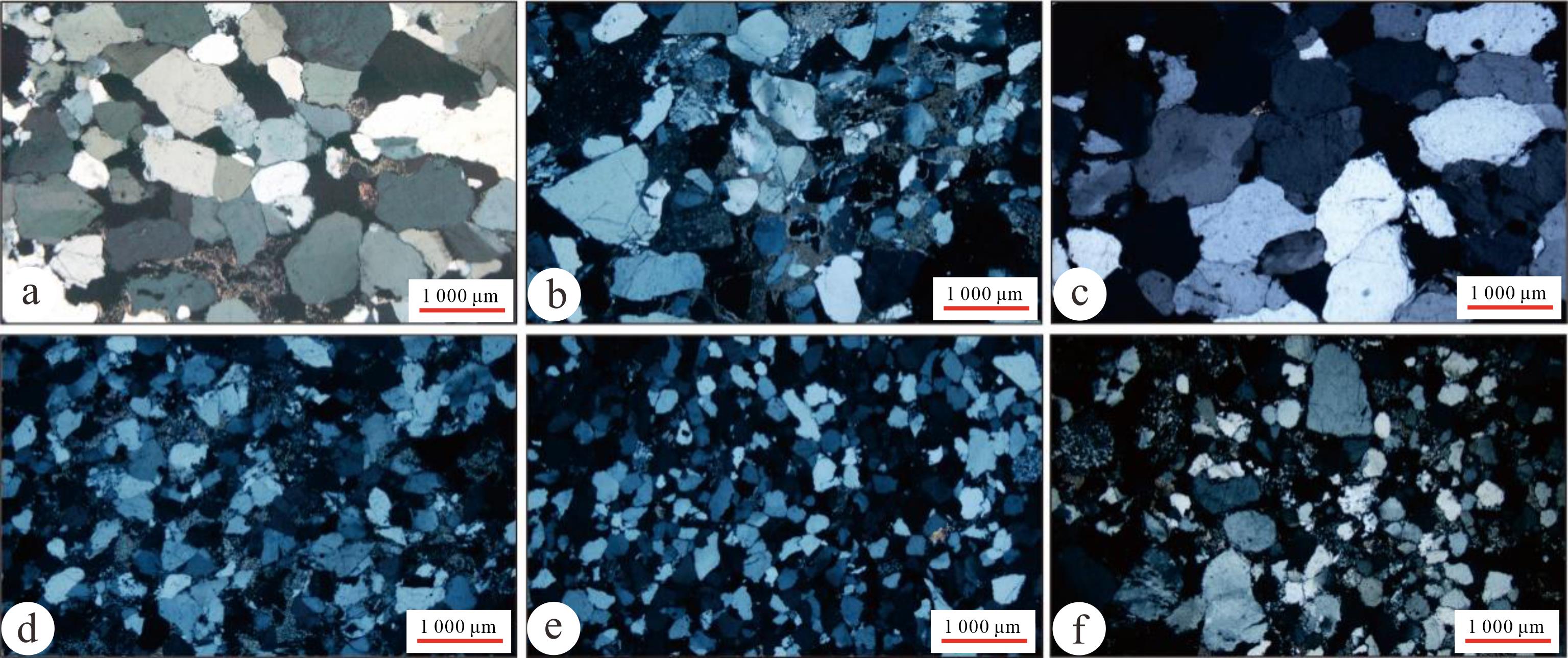

    图  4  鄂尔多斯盆地中东部本溪组不同沉积相碎屑组分微观特征

    (a)岩屑石英砂岩,次棱角—次圆状,神21井,2 331.0 m,正交光;(b)岩屑石英砂岩,分选较差,双74井,2 150.7 m,正交光;(c)岩屑石英砂岩,分选较好,次圆状,麒20井,2 751.4 m,正交光;(d)细—中粒岩屑砂岩,分选中等,陕365井,3 802.2 m,正交光;(e)石英砂岩,分选好,陕438井,3 526.2 m,正交光;(f)岩屑石英为主,分选较差,米103井,2 489.0 m,正交光

    Figure  4.  Microscopic characteristics of clastic components for different sedimentary facies from the Benxi Formation in the east⁃central Ordos Basin

    Fig.4

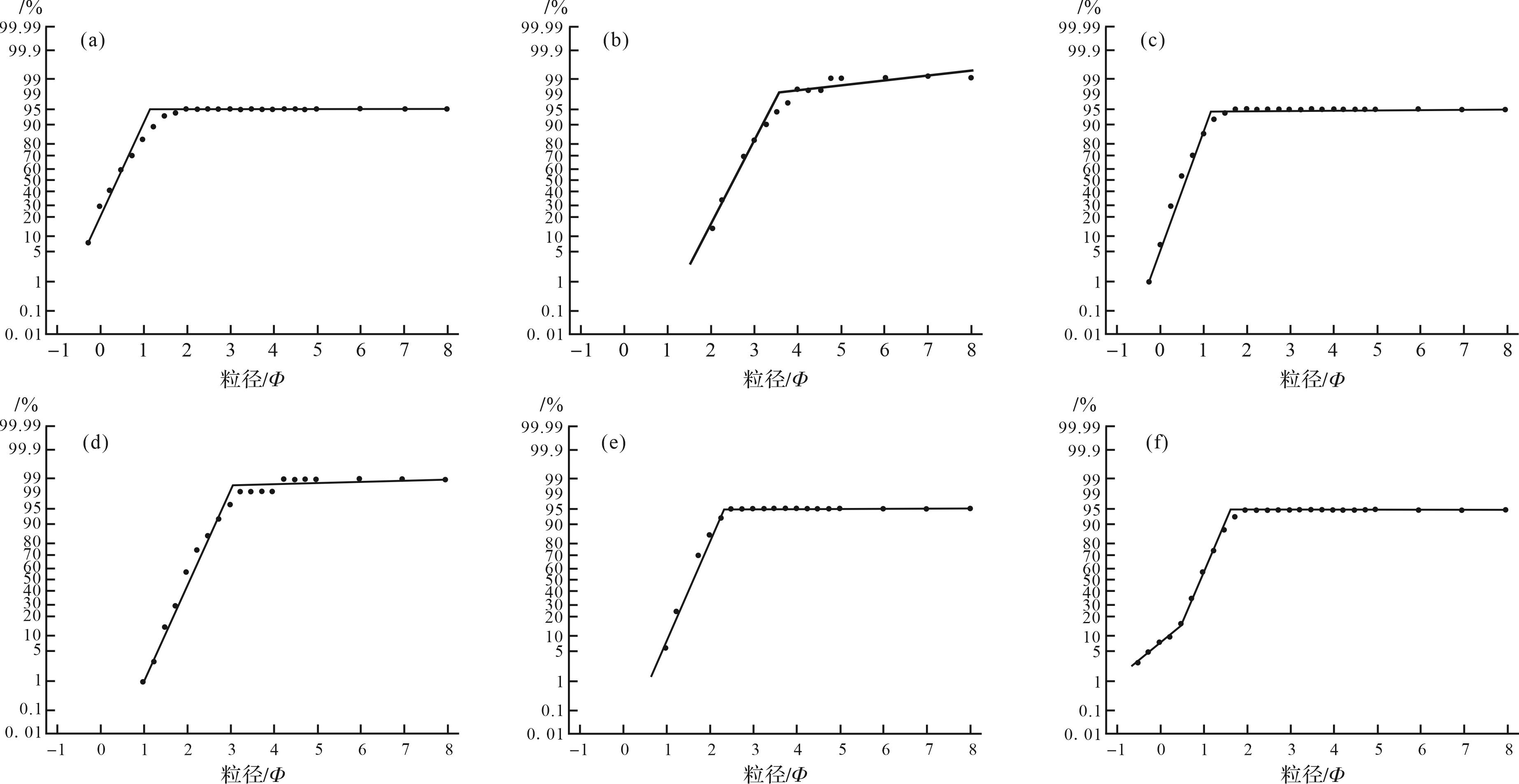

    图  5  鄂尔多斯盆地中东部本溪组不同沉积相碎屑岩粒度概率累积曲线特征

    (a)神21井,2 330.0 m;(b)双74井,2 151.4 m;(c)麒20井,2 751.4 m;(d)陕365井, 802.2 m;(e)陕438井,3 526.2 m;(f)米103井,2 489.0 m

    Figure  5.  Grain size probability curves of clastic rocks with different sedimentary facies from the Benxi Formation in the east⁃central Ordos Basin

    Fig.5

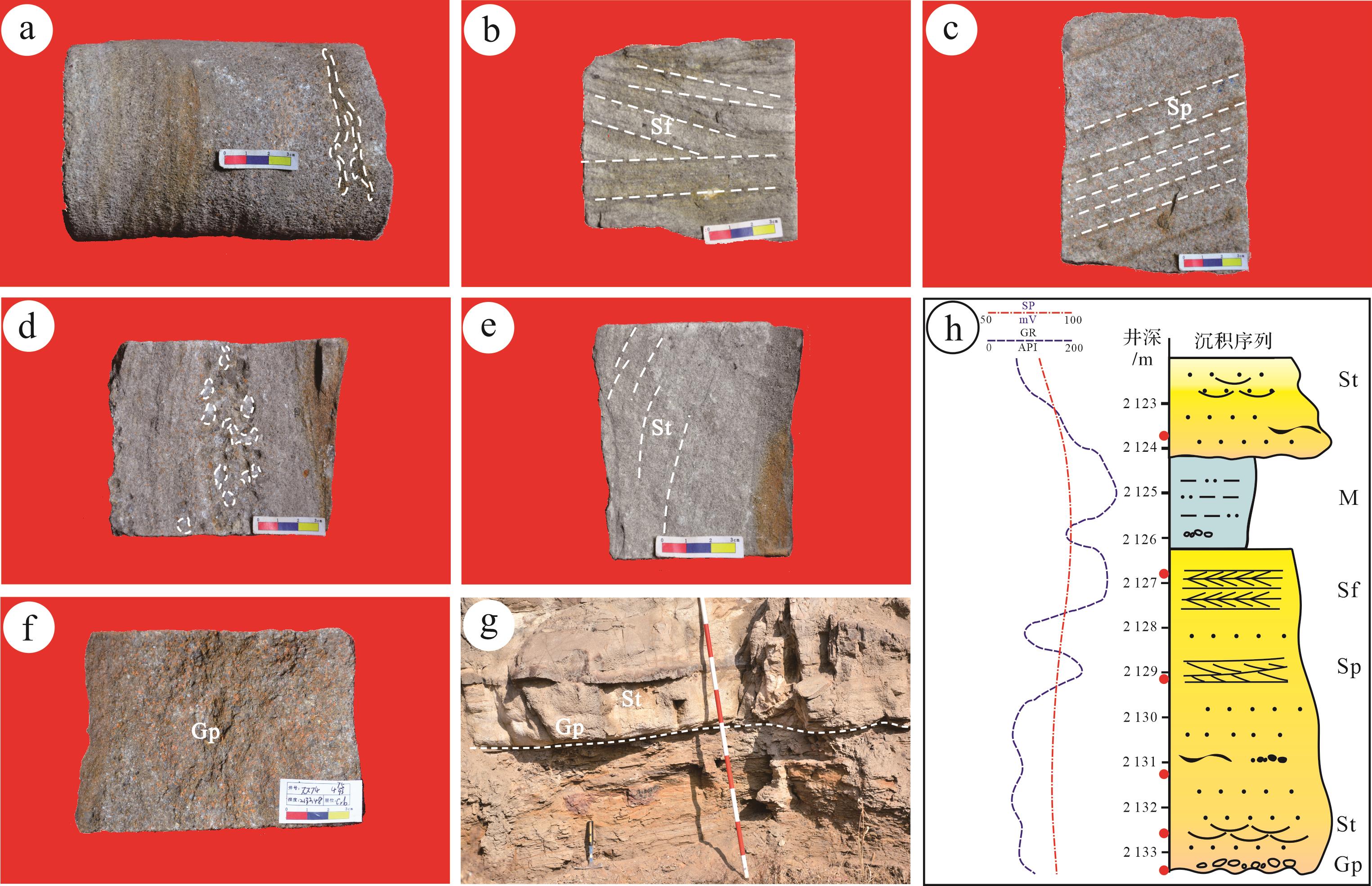

    图  6  鄂尔多斯盆地中东部本溪组潮道砂体沉积特征

    (a)泥披层,双74井,2 123.7 m;(b)羽状交错层理砂岩相,双74井,2 126.9 m;(c)板状交错层理砂岩相,双74井,2 129.1 m;(d)含砾粗砂岩,双74井,2 131.2 m;(e)槽状交错层理砂岩相,双74井,2 132.5 m;(f)板状交错层理砾岩相,双74井,2 133.2 m;(g)Gp⁃St,海则庙剖面本溪组;(h)潮道砂体综合柱状图,双74井畔沟段

    Figure  6.  Sedimentary characteristics of the tidal channel sand body from the Benxi Formation in the east⁃central Ordos Basin

    Fig.6

    图  7  鄂尔多斯盆地中东部本溪组潮汐砂坝砂体沉积特征

    (a)潮汐层理砂岩相,麒20井,2 749.1m;(b)冲洗交错层理砂岩相,麒20井,2 751.9 m;(c)羽状交错层理砂岩相,麒20井,2 752.6 m;(d)泥披层,麒20井,2 753.0 m;(e)板状交错层理砂岩相,麒20井,2 757.1 m;(f)潮汐层理,成家庄剖面本溪组;(g)羽状交错层理,成家庄剖面本溪组;(h)潮汐砂坝砂体综合柱状图,麒20井晋祠段

    Figure  7.  Sedimentary characteristics of the tidal bar sand body from the Benxi Formation in the east⁃central Ordos Basin

    Fig.7

    图  8  鄂尔多斯盆地中东部本溪组潮坪(砂坪—混合坪)砂体沉积特征

    (a)透镜状层理泥质粉砂岩相,陕365井,3 804.7 m;(b)波状复合层理粉砂岩相,陕365井,3 805.4 m;(c)脉状层理粉—细砂岩相,陕365井,3 806.1 m;(d)泥砾碎片,陕365井,3 806.9 m;(e)羽状交错层理砂岩相,陕365井,3 808.9 m;(f)板状交错层理砂岩相,陕365井,3 816.1 m;(g)泥质披盖层,太阳山剖面本溪组;(h)潮坪(砂坪—混合坪)砂体综合柱状图,陕365井晋祠段

    Figure  8.  Sedimentary characteristics of the tidal flat (sand⁃mixed flat) sand bodies from the Benxi Formation in the east⁃central Ordos Basin

    Fig.8

    图  9  鄂尔多斯盆地中东部本溪组障壁砂坝砂体沉积特征

    (a)岩心段,陕438井;(b)含砾粗砂岩,陕438井,3 543.3 m;(c)羽状交错层理砂岩相,陕438井,3 544.1 m;(d)细砂岩,陕438井,3 544.6 m;(e)沙纹层理粉砂岩相,陕438井,3 546.9 m;(f)泥岩,陕438井,3 549.7 m;(g)冲洗交错层理,府谷剖面本溪组;(h)障壁砂坝砂体综合柱状图,陕438井晋祠段

    Figure  9.  Sedimentary characteristics of the barrier bar sand body from the Benxi Formation in the east⁃central Ordos Basin

    Fig.9

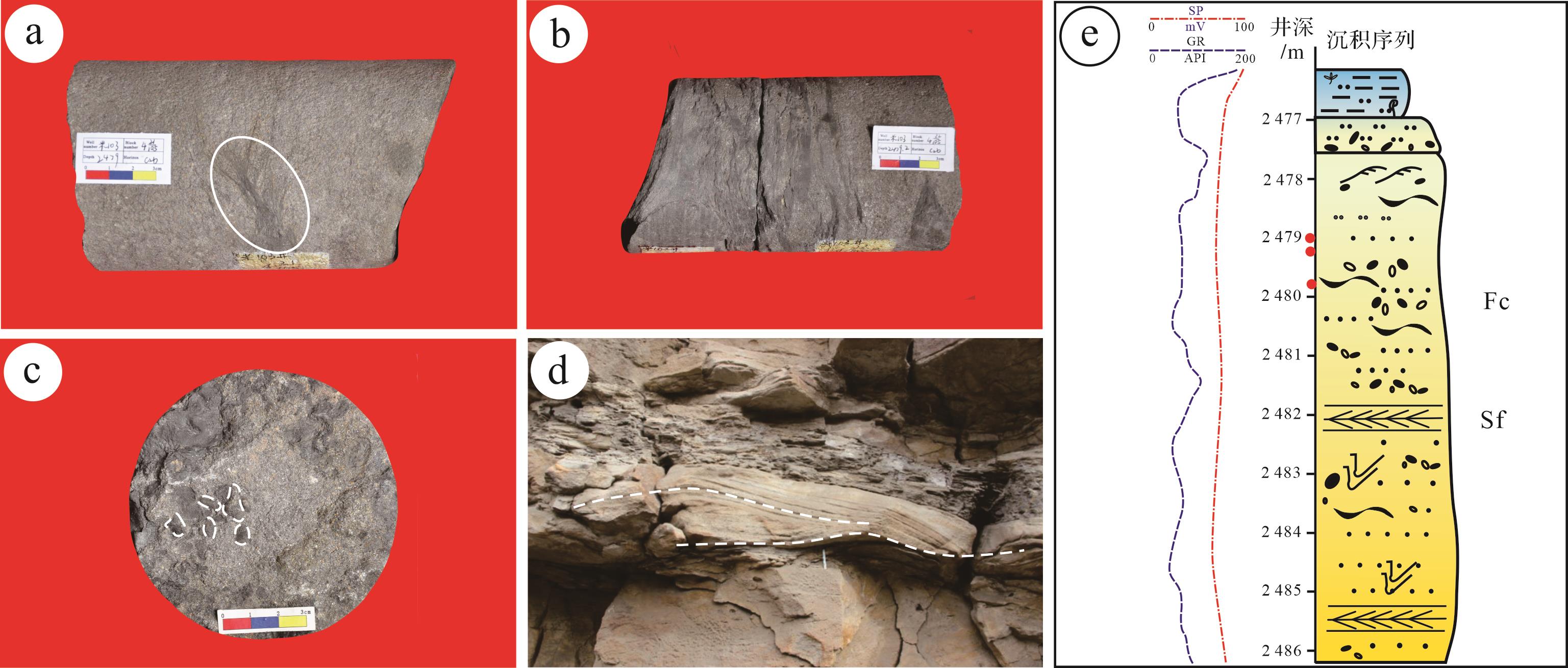

    图  10  鄂尔多斯盆地中东部本溪组潮汐风暴—陆棚砂体沉积特征

    (a)泥质条带紊乱分布,米103井,2 479.0 m;(b)泥质条带紊乱分布,米103井,2 479.2 m;(c)泥岩的石英漂砾,米103井,2 479.9 m;(d)丘状层理,海则庙剖面本溪组;(e)潮汐风暴—陆棚砂体综合柱状图,米103井晋祠段

    Figure  10.  Sedimentary characteristics of the tidal storm⁃shelf sand body from the Benxi Formation in the east⁃central Ordos Basin

    Fig.10

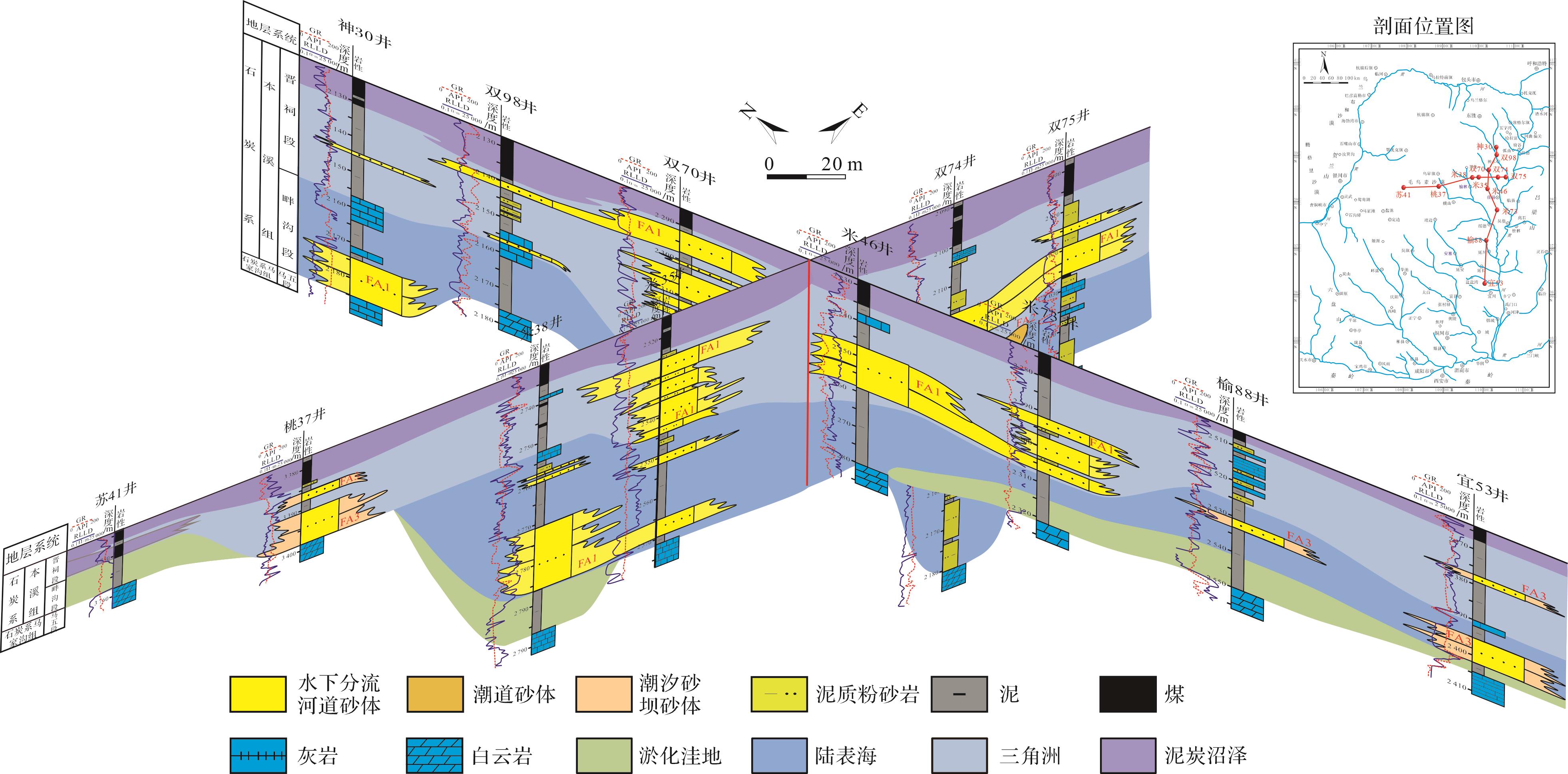

    图  11  鄂尔多斯盆地中东部本溪组砂体剖面对比图

    Figure  11.  Sand body profile comparison for the Benxi Formation in the east⁃central Ordos Basin

    Fig.11

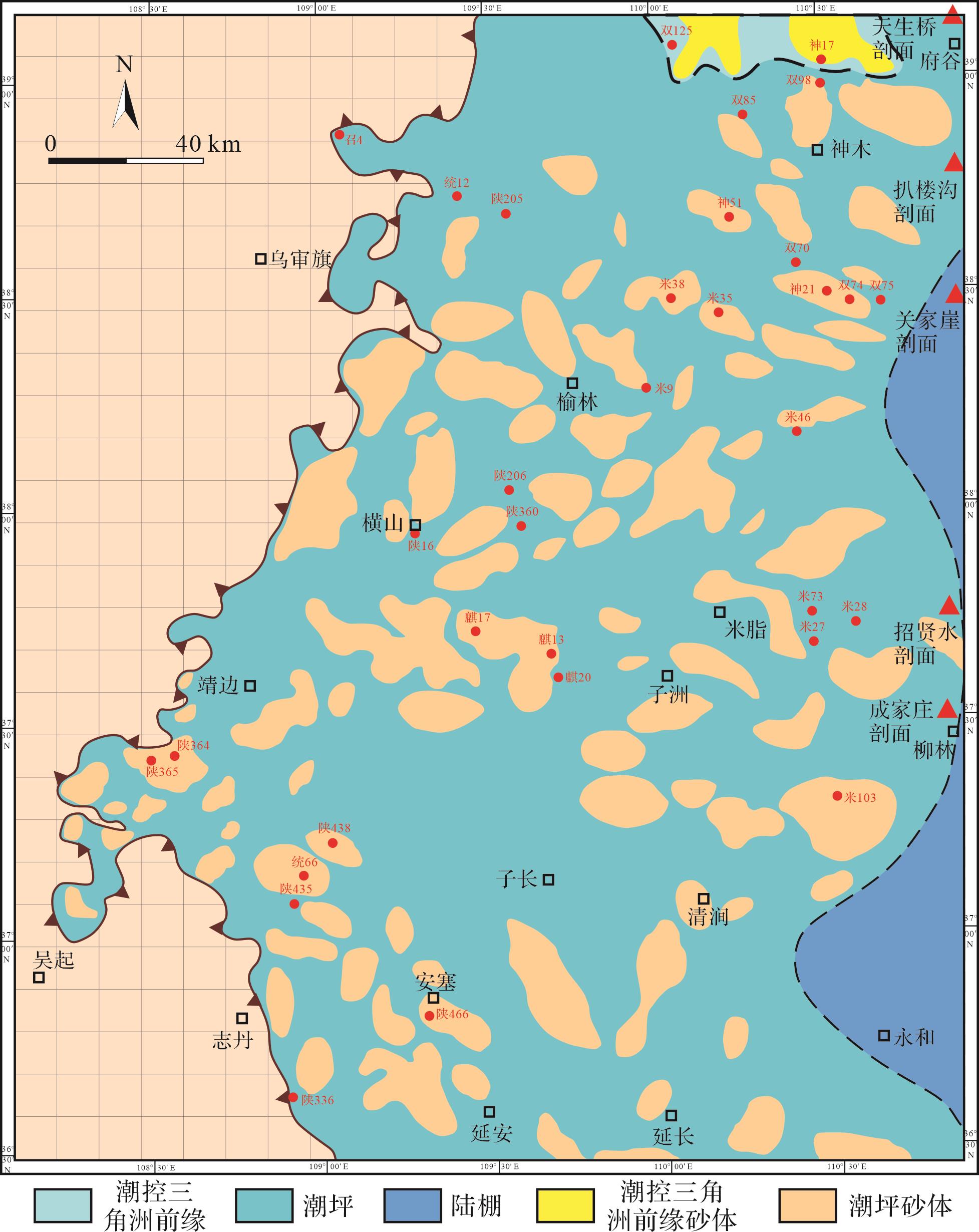

    图  12  鄂尔多斯盆地中东部本溪组畔沟段砂体平面展布图

    Figure  12.  Sand body layout of the Pangou member from the Benxi Formation in the east⁃central Ordos Basin

    Fig.12

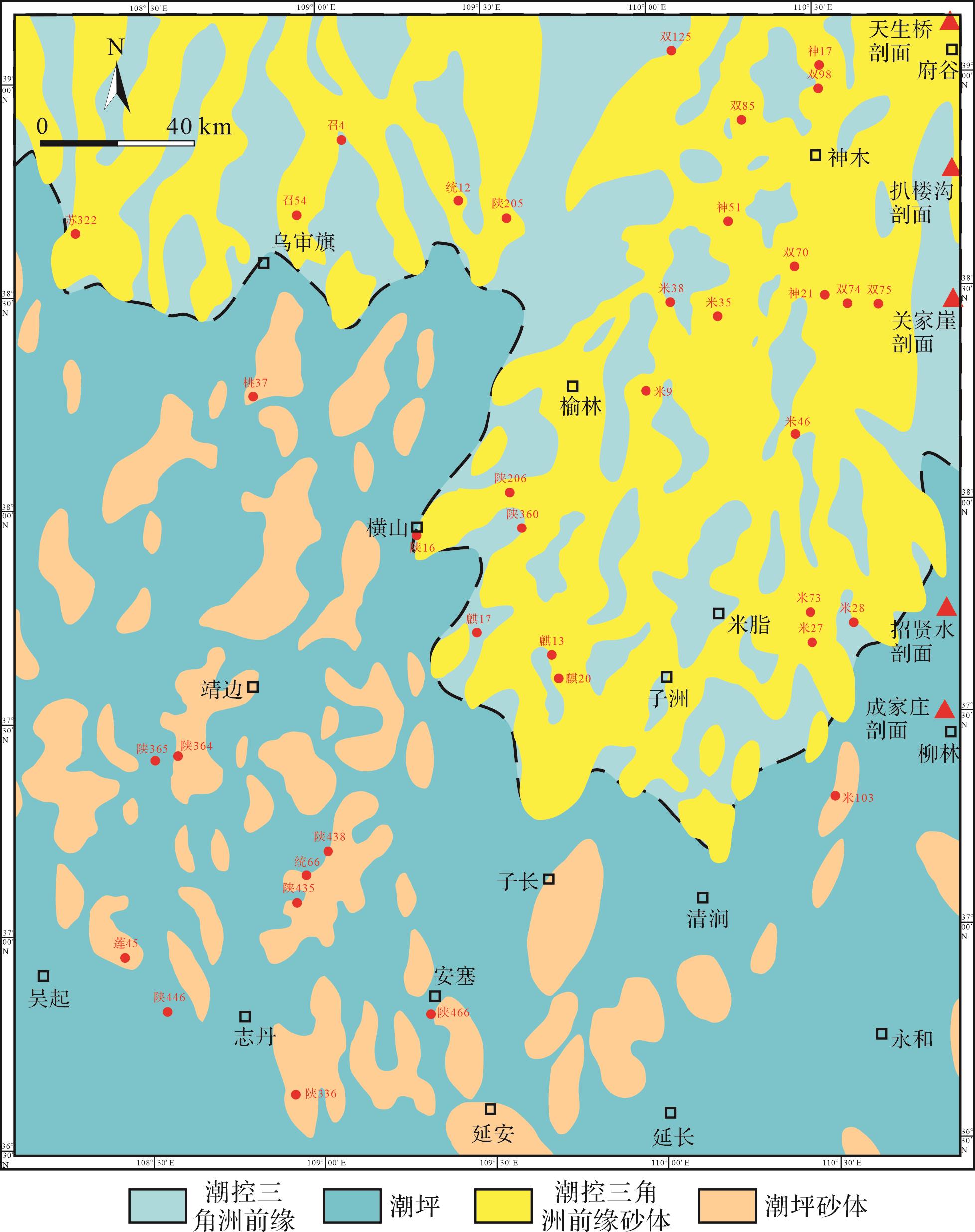

    图  13  鄂尔多斯盆地中东部本溪组晋祠段砂体平面展布图

    Figure  13.  Sand body layout for the Jinci member of the Benxi Formation in the east⁃central Ordos Basin

    Fig.13

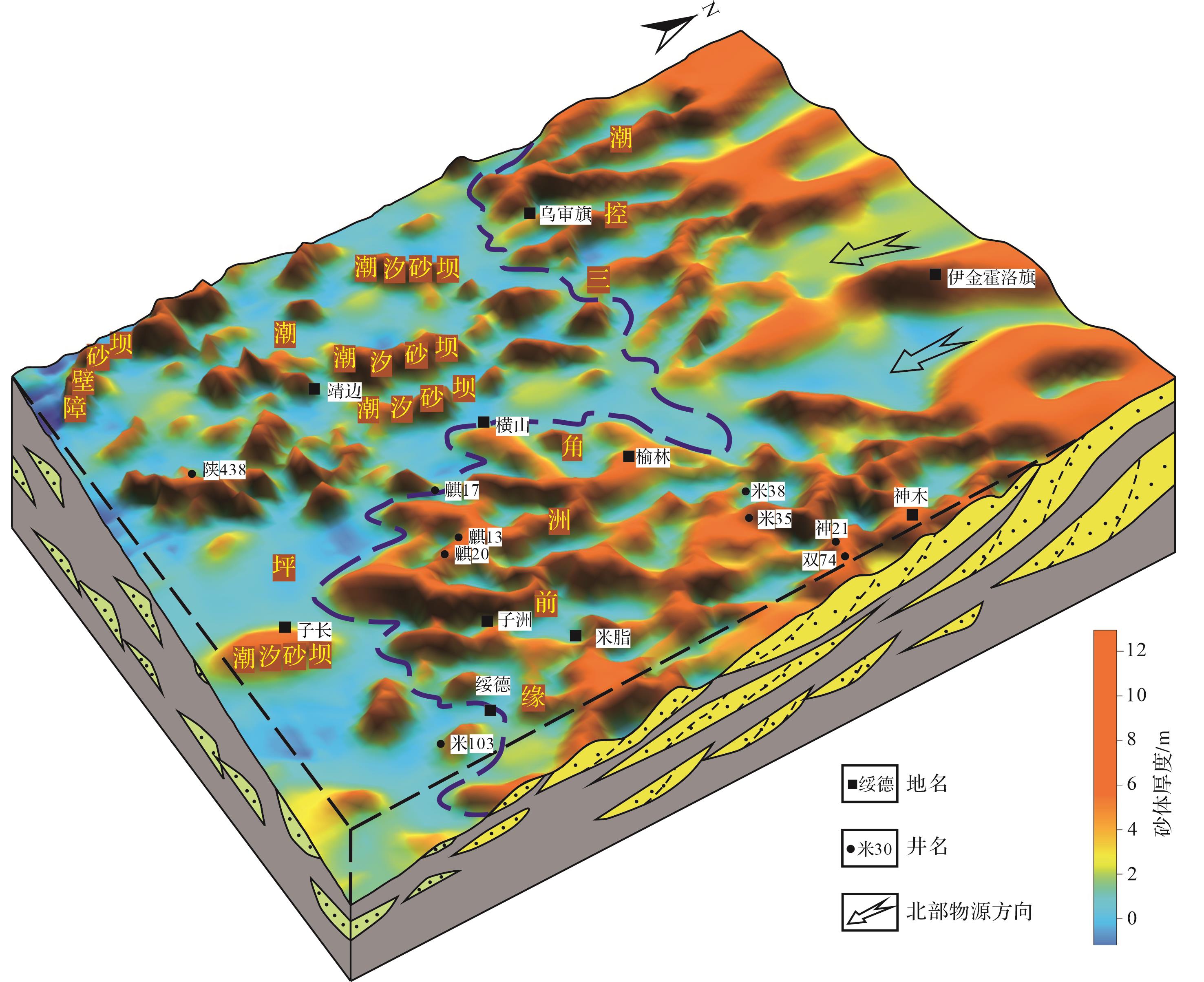

    图  14  潮控三角洲—潮坪及障壁岛复合沉积体系模式

    Figure  14.  Depositional model of the Benxi Formation in the east⁃central Ordos Basin

    Fig.14

    表  1  鄂尔多斯盆地中东部本溪组岩相类型划分及解释

    下载: 导出CSV
  • [1] 王香增. 延长探区天然气勘探重大突破及启示[J]. 石油与天然气地质,2014,35(1):1-9.

    Wang Xiangzeng. Major breakthrough of gas exploration in Yangchang blocks and its significance[J]. Oil & Gas Geology, 2014, 35(1): 1-9.
    [2] Xin X, Liu L Y, Li X J, et al. Sequence stratigraphy, sedimentary characteristics of barrier coastal sedimentary system of the Benxi Formation (Gaoqiao area, Ordos Basin) and favorable reservoir distribution[J]. Energy Reports, 2021, 7: 5316-5329.
    [3] Dong S Q, Zeng L B, Lyu W, et al. Fracture identification and evaluation using conventional logs in tight sandstones: A case study in the Ordos Basin, China[J]. Energy Geoscience, 2020, 1(3/4): 115-123.
    [4] Qiao J C, Zeng J H, Jiang S, et al. Role of pore structure in the percolation and storage capacities of deeply buried sandstone reservoirs: A case study of the Junggar Basin, China[J]. Marine and Petroleum Geology, 2020, 113: 104129.
    [5] Wang E Z, Liu G Y, Pang X Q, et al. Sedimentology, diagenetic evolution, and sweet spot prediction of tight sandstone reservoirs: A case study of the Third member of the Upper Paleogene Shahejie Formation, Nanpu Sag, Bohai Bay Basin, China[J]. Journal of Petroleum Science and Engineering, 2020, 186: 106718.
    [6] Wang H Q, Chen M, Wei S M, et al. The influence of barrier coastal sedimentary system lost circulation in sandstone[J]. Journal of Petroleum Science and Engineering, 2020, 185: 106654.
    [7] Wang J J, Wu S H, Li Q, et al. Characterization of the pore-throat size of tight oil reservoirs and its control on reservoir physical properties: A case study of the Triassic tight sandstone of the sediment gravity flow in the Ordos Basin, China[J]. Journal of Petroleum Science and Engineering, 2020, 186: 106701.
    [8] 王伟力,高海仁. 鄂尔多斯盆地中东部致密砂岩储层地质特征及控制因素[J]. 岩性油气藏,2013,25(6):71-78.

    Wang Weili, Gao Hairen. Geologic characteristics and controlling factors of tight sand reservoir in the mid-eastern Ordos Basin[J]. Lithologic Reservoirs, 2013, 25(6): 71-78.
    [9] 杨欢. 鄂尔多斯盆地东部上古生界储层综合评价[D]. 西安:西北大学,2014.

    Yang Huan. Comprehensive evaluation of Upper Paleozoic reservoirs in east Ordos Basin[D]. Xi'an: Northwest University, 2014.
    [10] 阳伟,王峰. 鄂尔多斯盆地中东部二叠系山西组2段沉积环境及砂体展布[J]. 科技导报,2016,34(2):110-115.

    Yang Wei, Wang Feng. Sedimentary environments and sandbody distribution in member 2 of Permian Shanxi Formation in mid-eastern Ordos Basin[J]. Science & Technology Review, 2016, 34(2): 110-115.
    [11] Li Z L, Yu X H, Dong S P, et al. Microtextural features on quartz grains from eolian sands in a subaqueous sedimentary environment: A case study in the hinterland of the Badain Jaran Desert, Northwest China[J]. Aeolian Research, 2020, 43: 100573.
    [12] Li H, Luo S, Lu X, et al. Discrimination of sedimentary system characteristics of the Fourth member of Shahejie Formation in Dongying Sag, China[J]. Fresenius Environmental Bulletin, 2020, 29(1): 481-489.
    [13] 王双明. 鄂尔多斯盆地聚煤规律及煤炭资源评价[M]. 北京:煤炭工业出版社,1996.

    Wang Shuangming. Coal accumulating and coal resource evaluation of Ordos Basin[M]. Beijing: China Coal Industry Publishing House, 1996.
    [14] 苏东旭,于兴河,李胜利,等. 鄂尔多斯盆地东南部本溪组障壁海岸沉积特征与展布规律[J]. 天然气工业,2017,37(9):48-56.

    Su Dongxu, Yu Xinghe, Li Shengli, et al. Sedimentary characteristics and distribution laws of Benxi Fm barrier coast in SE Ordos Basin[J]. Natural Gas Industry, 2017, 37(9): 48-56.
    [15] 郭英海,刘焕杰,权彪,等. 鄂尔多斯地区晚古生代沉积体系及古地理演化[J]. 沉积学报,1998,16(3):44-51.

    Guo Yinghai, Liu Huanjie, Quan Biao, et al. Late Paleozoic sedimentary system and paleogeographic evolution of Ordos area[J]. Acta Sedimentologica Sinica, 1998, 16(3): 44-51.
    [16] 陈洪德,侯中健,田景春,等. 鄂尔多斯地区晚古生代沉积层序地层学与盆地构造演化研究[J]. 矿物岩石,2001,21(3):16-22.

    Chen Hongde, Hou Zhongjian, Tian Jingchun, et al. Study on sequence stratigraphy of deposits and tectono-sedimentary evolution in Ordos Basin during Late Palaeozoic[J]. Journal of Mineralogy and Petrology, 2001, 21(3): 16-22.
    [17] 郑荣才,彭军. 陕北志丹三角洲长6油层组高分辨率层序分析与等时对比[J]. 沉积学报,2002,20(1):92-100.

    Zheng Rongcai, Peng Jun. Analysis and isochronostratigraphic correlation of high-resolution sequence stratigraphy for Chang-6 oil reservoir set in Zhidan delta, northern Ordos Basin[J]. Acta Sedimentologica Sinica, 2002, 20(1): 92-100.
    [18] 刘春雷. 鄂尔多斯盆地东部本溪组沉积体系研究[D]. 西安:西北大学,2012.

    Liu Chunlei. Sedimentary system research of Benxi Formation in east Ordos Basin[D]. Xi'an: Northwest University, 2012.
    [19] 周进松,赵谦平,银晓,等. 鄂尔多斯盆地东南部石炭系本溪组储层沉积特征及天然气勘探方向[J]. 天然气勘探与开发,2012,35(2):13-16,21.

    Zhou Jinsong, Zhao Qianping, Yin Xiao, et al. Sedimentary characteristics of Carboniferous Benxi Formation, southeastern Ordos Basin[J]. Natural Gas Exploration and Development, 2012, 35(2): 13-16, 21.
    [20] 侯云东,陈安清,赵伟波,等. 鄂尔多斯盆地本溪组潮汐—三角洲复合砂体沉积环境[J]. 成都理工大学学报(自然科学版),2018,45(4):393-401.

    Hou Yundong, Chen Anqing, Zhao Weibo, et al. Analysis on the depositional environment of Carboniferous Benxi Formation tidal-delta sand body complex, Ordos Basin, China[J]. Journal of Chengdu University of Technology (Science & Technology Edition), 2018, 45(4): 393-401.
    [21] 陈安清,侯明才,林良彪,等. 上扬子地区寒武纪岩相古地理:对中国小陆块海相盆地演化特点及其控藏效应的启示[J]. 沉积与特提斯地质,2020,40(3):38-47.

    Chen Anqing, Hou Mingcai, Lin Liangbiao, et al. Cambrian lithofacies paleogeographic characteristics of the Upper Yangtze Block: Implications for the marine basin evolution and hydrocarbon accumulation of small-scale tectonic blocks in China[J]. Sedimentary Geology and Tethyan Geology, 2020, 40(3): 38-47.
    [22] 王子腾. 鄂尔多斯盆地西缘羊虎沟组物源分析与沉积特征研究[D]. 成都:成都理工大学,2020.

    Wang Ziteng. Provenance analysis and sedimentary characteristics of Yanghugou Formation in the western margin of the Ordos Basin[D]. Chengdu: Chengdu University of Technology, 2020.
    [23] 余威,王峰,弓俐,等. 鄂尔多斯盆地西缘羊虎沟组沉积环境特征及构造指示意义[J]. 成都理工大学学报(自然科学版),2021,48(6):691-704.

    Yu Wei, Wang Feng, Gong Li, et al. Sedimentary environment characteristics and tectonic implications of Yanghugou Formation in the western margin of Ordos Basin, China[J]. Journal of Chengdu University of Technology (Science & Technology Edition), 2021, 48(6): 691-704.
    [24] 李剑,张春林,姜福杰,等. 鄂尔多斯盆地上石炭统本溪组致密气富集主控因素[J]. 天然气工业,2021,41(4):30-40.

    Li Jian, Zhang Chunlin, Jiang Fujie, et al. Main factors controlling the enrichment of Upper Carboniferous Benxi Formation tight gas in the Ordos Basin[J]. Natural Gas Industry, 2021, 41(4): 30-40.
    [25] 王峰,刘玄春,邓秀芹,等. 鄂尔多斯盆地纸坊组微量元素地球化学特征及沉积环境指示意义[J]. 沉积学报,2017,35(6):1265-1273.

    Wang Feng, Liu Xuanchun, Deng Xiuqin, et al. Geochemical characteristics and environmental implications of trace elements of Zhifang Formation in Ordos Basin[J]. Acta Sedimentologica Sinica, 2017, 35(6): 1265-1273.
    [26] 余威. 鄂尔多斯盆地长7油层组致密油产层岩相特征及沉积相空间展布规律[D]. 成都:成都理工大学,2019.

    Yu Wei. Lithofacies characteristics and spatial distribution of sedimentary facies in the tight oil-bearing strata of the Chang 7 oil-bearing formation in the Ordos Basin[D]. Chengdu: Chengdu University of Technology, 2019.
    [27] 何自新,郑聪斌,王彩丽,等. 中国海相油气田勘探实例之二:鄂尔多斯盆地靖边气田的发现与勘探[J]. 海相油气地质,2005,10(2):37-44.

    He Zixin, Zheng Congbin, Wang Caili, et al. Cases of discovery and exploration of marine fields in China (Part 2): Jingbian gas field, Ordos Basin[J]. Marine Origin Petroleum Geology, 2005, 10(2): 37-44.
    [28] 王国茹. 鄂尔多斯盆地北部上古生界物源及层序岩相古地理研究[D]. 成都:成都理工大学,2011.

    Wang Guoru. The study of sources and senquence-lithofaces palaeogeography of Upper Palaeozoic, northern Ordos[D]. Chengdu: Chengdu University of Technology, 2011.
    [29] 贾浪波,钟大康,孙海涛,等. 鄂尔多斯盆地本溪组沉积物物源探讨及其构造意义[J]. 沉积学报,2019,37(5):1087-1103.

    Jia Langbo, Zhong Dakang, Sun Haitao, et al. Sediment provenance analysis and tectonic implication of the Benxi Formation, Ordos Basin[J]. Acta Sedimentologica Sinica, 2019, 37(5): 1087-1103.
    [30] 林进,李云,何剑. 鄂尔多斯延长探区本溪组物源及沉积体系分析[J]. 中国地质,2013,40(5):1542-1551.

    Lin Jin, Li Yun, He Jian. An analysis of the source and the sedimentary system of the Carboniferous Benxi Formation in Yanchang area of Ordos Basin[J]. Geology in China, 2013, 40(5): 1542-1551.
    [31] 高志东. 鄂尔多斯盆地上石炭统本溪组物源分析及有利砂体发育规律[D]. 成都:成都理工大学,2019.

    Gao Zhidong. Provenance analysis of Benxi Formation of Upper Carboniferous in Ordos Basin and distribution regularity of favorable sand bodies[D]. Chengdu: Chengdu University of Technology, 2019.
    [32] 刘新昕. 鄂尔多斯盆地东部石炭系本溪组沉积环境研究[D]. 成都:成都理工大学,2019.

    Liu Xinxin. Study on the sedimentary environment of Upper Carboniferous Benxi Formation of eastern Ordos Basin, China[D]. Chengdu: Chengdu University of Technology, 2019.
    [33] 陈全红,李可永,张道锋,等. 鄂尔多斯盆地本溪组—太原组扇三角洲沉积与油气聚集的关系[J]. 中国地质,2010,37(2):421-429.

    Chen Quanhong, Li Keyong, Zhang Daofeng, et al. The relationship between fan delta and hydrocarbon accumulation in Benxi-Taiyuan Formation, Ordos Basin[J]. Geology in China, 2010, 37(2): 421-429.
    [34] 潘冬. 鄂尔多斯盆地上古生界沉积体系特征及构造演化[D]. 北京:中国地质大学(北京),2013.

    Pan Dong. Sedimentary systems' feature and tectonic evolution of the Upper Palaeozoic of the Ordos Basin[D]. Beijing: China University of Geosciences (Beijing), 2013.
    [35] 冯娟萍,欧阳征健,陈全红,等. 鄂尔多斯盆地及周缘地区上石炭统沉积特征[J]. 古地理学报,2021,23(1):53-64.

    Feng Juanping, Ouyang Zhengjian, Chen Quanhong, et al. Sedimentary characteristics of the Upper Carboniferous in Ordos Basin and its adjacent areas[J]. Journal of Palaeogeography, 2021, 23(1): 53-64.
    [36] 郭德运. 鄂尔多斯盆地东部上古生界沉积体系研究[D]. 西安:西北大学,2009.

    Guo Deyun. The study of sedimentary system of Upper Paleozoic in east Ordos Basin[D]. Xi'an: Northwest University, 2009.
    [37] 陈东阳. 鄂尔多斯盆地东北缘盒8段辫状河储层构型表征:以府谷天生桥剖面为例[D]. 成都:成都理工大学,2019.

    Chen Dongyang. Characterization of braided river reservoir architecture in northeastern Ordos Basin: Based on the study of He 8 member on Fugu Tianshengqiao outcrop[D]. Chengdu: Chengdu University of Technology, 2019.
    [38] 孙诗. 鄂尔多斯盆地东北缘盒8段沉积相特征及其演化过程研究[D]. 成都:成都理工大学,2019.

    Sun Shi. Study on sedimentary facies characteristics and evolution of the He-8 member in the northeastern margin of Ordos Basin[D]. Chengdu: Chengdu University of Technology, 2019.
    [39] 于兴河,王德发,孙志华. 湖泊辫状河三角洲岩相、层序特征及储层地质模型:内蒙古贷岱海湖现代三角洲沉积考察[J]. 沉积学报,1995,13(1):48-58.

    Yu Xinghe, Wang Defa, Sun Zhihua. Lithofacies types、vertical profile features and reservoir geological models of braided deltaic sandbodies in faulted lake basin: The observation on deposition of modern deltas in Daihai Lake, Inner Mongolia[J]. Acta Sedimentologica Sinica, 1995, 13(1): 48-58.
    [40] 何幼斌,高振中. 海南岛福山凹陷古近系流沙港组沉积相[J]. 古地理学报,2006,8(3):365-376.

    He Youbin, Gao Zhenzhong. Sedimentary facies of the Liushagang Formation of Paleogene in Fushan Sag of Hainan Island[J]. Journal of Palaeogeography, 2006, 8(3): 365-376.
    [41] 李阳,金振奎,朱小二,等. 潮控河口湾岩相类型及沉积模式:以厄瓜多尔Oriente盆地北部区块上白垩统Napo组LU段为例[J]. 沉积学报,2020,38(4):826-837.

    Li Yang, Jin Zhenkui, Zhu Xiaoer, et al. Lithofacies and sedimentary model of tidal-dominated estuary: A case study of LU interval from Upper Cretaceous Napo Formation, northern Oriente Basin, Ecuador[J]. Acta Sedimentologica Sinica, 2020, 38(4): 826-837.
    [42] 贾进华. 古海岸带碎屑潮汐环境沉积微相与砂体分布:以塔中地区志留系为例[J]. 中国矿业大学学报,2019,48(1):110-123.

    Jia Jinhua. Sedimentary microfacies and sandbody distribution in the clastic tidal environment of the ancient coastal zone: A case study of Silurian in Tazhong area, Tarim Basin[J]. Journal of China University of Mining & Technology, 2019, 48(1): 110-123.
    [43] 胡鹏,于兴河,陈宏亮,等. 障壁坝砂体储层特征与成岩孔隙定量演化模式:以鄂尔多斯盆地延长探区本溪组为例[J]. 沉积学报,2019,37(2):390-402.

    Hu Peng, Yu Xinghe, Chen Hongliang, et al. Characteristics and a quantitative diagenetic porosity evolution mode of barrier bar sandstone reservoirs: A case study of the Benxi Formation, Yanchang exploration block, Ordos Basin[J]. Acta Sedimentologica Sinica, 2019, 37(2): 390-402.
    [44] 李明瑞. 鄂尔多斯盆地北部上古生界主要含气砂体沉积特征及储层控制因素研究[D]. 成都:成都理工大学,2011.

    Li Mingrui. Depositional character and control factors of reservoir sandbody in major gas-bearing interval of Upper Paleozoic in north Ordos Basin[D]. Chengdu: Chengdu University of Technology, 2011.
    [45] 陈安清. 鄂尔多斯地块早古生代盆地演化与物质聚集规律[D]. 成都:成都理工大学,2010.

    Chen Anqing. Basin evolution and sediments accumulation during Eopaleozoic in Ordos continental block[D]. Chengdu: Chengdu University of Technology, 2010.
    [46] 沈玉林. 鄂尔多斯中东部晚古生代古地理及高效储层控制因素研究[D]. 徐州:中国矿业大学,2009.

    Shen Yulin. Study on palaeogeography and control factors analysis of efficient reservoir development in Late Paleozoic in middle-eastern Ordos[D]. Xuzhou: China University of Mining and Technology, 2009.
    [47] 薛良喜. 鄂尔多斯盆地东北缘本溪组~山西组自然伽马高异常的成因及其地质意义[D]. 徐州:中国矿业大学,2016.

    Xue Liangxi. The genesis analysis and geological significance of high natural gamma anomaly from Benxi to Shanxi Formation, northeastern Ordos Basin[D]. Xuzhou: China University of Mining and Technology, 2016.
    [48] 付金华. 鄂尔多斯盆地上古生界天然气成藏条件及富集规律[D]. 西安:西北大学,2004.

    Fu Jinhua. The gas reservoir-forming conditions and accumulation rules of Upper Paleozoic in Ordos Basin[D]. Xi'an: Northwest University, 2004.
    [49] 刘雪萍,卢双舫,唐明明,等. 河流—潮汐耦合控制下河口湾坝体沉积动力学数值模拟[J]. 地球科学,2021,46(8):2944-2957.

    Liu Xueping, Lu Shuangfang, Tang Mingming, et al. Numerical simulation of sedimentary dynamics to estuarine bar under the coupled fluvial-tidal control[J]. Earth Science, 2021, 46(8): 2944-2957.
    [50] 刘宝珺,曾允孚. 岩相古地理基础和工作方法[M]. 北京:地质出版社,1985.

    Liu Baojun, Zeng Yunfu. Basis and working method of lithofacies palaeogeography[M]. Beijing: Geological Publishing House, 1985.
  • [1] 师宇翔, 路向伟, 李国斌, 方泽鑫, 徐凯, 杨永祯, 张寰萌, 郭岭.  鄂尔多斯盆地西缘徐庄组风暴沉积特征及沉积模式 . 沉积学报, 2024, 42(4): 1354-1369. doi: 10.14027/j.issn.1000-0550.2022.139
    [2] 宋慧波, 张彬, 于振锋, 金毅, 胡斌, 牛永斌, 张立军.  鄂尔多斯盆地东缘太原组风暴沉积特征及环境模式 . 沉积学报, 2024, 42(4): 1370-1383. doi: 10.14027/j.issn.1000-0550.2023.020
    [3] 闫伟, 刘洋, 郭玮, 周黎霞, 蔡郑红, 黄正良.  鄂尔多斯盆地西部奥陶纪乌拉力克期岩相古地理特征【鄂尔多斯盆地乌拉力克组海相页岩气勘探专辑】 . 沉积学报, 2024, (): -. doi: 10.14027/j.issn.1000-0550.2024.096
    [4] 郑庆华, 刘行军, 张荣莉, 王克, 王自亮.  页岩油岩石类型组合及储集能力定量研究新方法——以鄂尔多斯盆地陇东地区延长组长7油层组为例 . 沉积学报, 2024, (): -. doi: 10.14027/j.issn.1000-0550.2024.078
    [5] 张蕊, 刘磊, 虎建玲, 陈洪德, 黄道军, 王志伟, 朱淑玥, 张靖芪, 李丹, 赵菲.  鄂尔多斯盆地东部晚石炭世本溪组源-汇充填过程与古地理格局 . 沉积学报, 2023, (): -. doi: 10.14027/j.issn.1000-0550.2023.099
    [6] 王科, 赵俊峰, 薛锐, 闫占冬, 李旋, 李一凡.  鄂尔多斯盆地延安组河流沉积类型及演变 . 沉积学报, 2022, 40(5): 1367-1377. doi: 10.14027/j.issn.1000-0550.2021.026
    [7] 李相博, 刘化清, 邓秀芹, 王雅婷, 龙礼文, 魏立花, 郝斌.  干旱环境河流扇概念与鄂尔多斯盆地延长组“满盆砂”成因新解 . 沉积学报, 2021, 39(5): 1208-1221. doi: 10.14027/j.issn.1000-0550.2020.077
    [8] 兰浩翔, 伏美燕, 邓虎成, 雷涛, 吴冬, 胥旺, 李依林.  鄂尔多斯盆地大牛地气田马家沟组储层类型成因及其主控因素 . 沉积学报, 2021, 39(6): 1609-1621. doi: 10.14027/j.issn.1000-0550.2021.121
    [9] 贾浪波, 钟大康, 孙海涛, 严锐涛, 张春林, 莫午零, 邱存, 董媛, 李兵, 廖广新.  鄂尔多斯盆地本溪组沉积物物源探讨及其构造意义 . 沉积学报, 2019, 37(5): 1087-1103. doi: 10.14027/j.issn.1000-0550.2019.014
    [10] 靳军, 刘大卫, 纪友亮, 杨召, 高崇龙, 王剑, 段小兵, 桓芝俊, 罗妮娜.  砾质辫状河型冲积扇岩相类型、成因及分布规律——以准噶尔盆地西北缘现代白杨河冲积扇为例 . 沉积学报, 2019, 37(2): 254-267. doi: 10.14027/j.issn.1000-0550.2018.139
    [11] 胡鹏, 于兴河, 陈宏亮, 赵晨帆, 周进松, 韩小琴, 李亚龙.  障壁坝砂体储层特征与成岩孔隙定量演化模式——以鄂尔多斯盆地延长探区本溪组为例 . 沉积学报, 2019, 37(2): 390-402. doi: 10.14027/j.issn.1000-0550.2018.121
    [12] 深水块状砂岩碎屑流成因的直接证据:“泥包砾”结构——以鄂尔多斯盆地上三叠统延长组研究为例 . 沉积学报, 2014, 32(4): 611-622.
    [13] 刘畅, 张琴, 谢寅符, 乔李井宇, 孙杰夫, 梅啸寒.  厄瓜多尔Oriente盆地东北部区块白垩系层序地层格架及发育模式 . 沉积学报, 2014, 32(6): 1123-1131.
    [14] 赵俊峰, 屈红军, 林晋炎, 刘祥, 杨扬, 林川.  湖泊三角洲沉积露头精细解剖——以鄂尔多斯盆地裴庄剖面为例 . 沉积学报, 2014, 32(6): 1026-1034.
    [15] 鄂尔多斯盆地延长组长8油层组石油成藏机理及成藏模式 . 沉积学报, 2013, 31(04): 683-692.
    [16] 鄂尔多斯盆地延长组深水岩相发育特征及其石油地质意义 . 沉积学报, 2013, 31(05): 928-938.
    [17] 赵俊峰.  鄂尔多斯盆地侏罗系直罗组砂岩发育特征 . 沉积学报, 2007, 25(4): 535-544.
    [18] 焦养泉, 陈安平, 王敏芳, 吴立群, 原海涛, 杨琴, 张承泽, 徐志诚.  鄂尔多斯盆地东北部直罗组底部砂体成因分析——砂岩型铀矿床预测的空间定位基础 . 沉积学报, 2005, 23(3): 371-379.
    [19] 侯方浩, 方少仙, 董兆雄, 赵敬松, 卢蜀秀, 吴诒, 陈娅娜.  鄂尔多斯盆地中奥陶统马家沟组沉积环境与岩相发育特征 . 沉积学报, 2003, 21(1): 106-112.
    [20] 邓宏文, 钱凯.  深湖相泥岩的成因类型和组合演化 . 沉积学报, 1990, 8(3): 1-21.
  • 加载中
图(14) / 表 (1)
计量
  • 文章访问数:  272
  • HTML全文浏览量:  47
  • PDF下载量:  103
  • 被引次数: 0
出版历程
  • 收稿日期:  2022-12-20
  • 修回日期:  2023-04-17
  • 录用日期:  2023-05-16
  • 网络出版日期:  2023-05-16
  • 刊出日期:  2023-10-10

目录

    鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式

    doi: 10.14027/j.issn.1000-0550.2023.033
      基金项目:

      中国石油天然气股份有限公司长庆油田分公司 CQYT-CQKTY-2020-JS-51586

      中国石油天然气股份有限公司“十四五”基础性前瞻性科技项目 2021DJ2101

      作者简介:

      王集,男,1997年出生,硕士研究生,地质工程,E-mail: wangjicdut@163.com

      通讯作者: 王峰,男,副教授,沉积学及储层地质学,E-mail: wangfeng07@cdut.cn
    • 中图分类号: P618.13

    摘要: 鄂尔多斯盆地中东部本溪组蕴藏着丰富的天然气资源,具有较好勘探开发潜力,但沉积环境复杂,砂体横向变化快、气藏连续性差,成因不明确,探讨这一时期内的砂体成因类型及发育模式对于该地区油气勘探及古地理重建提供有益的参考和借鉴。在野外露头和岩心观察的基础上,结合岩石薄片、粒度分析以及测井资料分析,系统开展了本溪组岩相及岩相组合特征研究,讨论本溪组砂体成因类型,揭示砂体展布规律与沉积演化过程,建立了本溪组的沉积模式。鄂尔多斯盆地中东部本溪组沉积期发育12种岩相类型。砂体成因类型主要为水下分流河道、潮道、潮坪(砂坪—混合坪)、潮汐砂坝、障壁砂坝、潮汐风暴—陆棚6种。其中,湖田段沉积期,华北板块南北两端处于小陆块初始碰撞拼接阶段,物源供给弱,不发育砂体;畔沟段沉积期,海平面快速上升,研究区东部地区被海水覆盖,南北物源体系进入盆地后,受到以大潮差背景为主的潮汐作用改造,砂体类型主要为潮汐砂坝砂体,同时发育小规模的水下分流河道砂体、潮道砂体和潮坪(砂坪—混合坪)砂体;晋祠段沉积期,南、北两个方向的造山作用增强,其中研究区北部物源供给充足,发育三角洲体系,三角洲砂体往盆内不断进积,发育规模较大,但受到以中小潮差背景为主的潮汐作用改造,以水下分流河道砂体为主,中南部受到以大潮差背景为主的潮汐作用改造,主要发育潮汐砂坝砂体,西部临近中央古隆起水体相对较浅,受到了以中小潮差背景为主的潮汐作用改造,发育障壁砂坝砂体、潮道砂体和潮坪(砂坪—混合坪)砂体。

    English Abstract

    王集, 王峰, 戚林河, 王斌, 赵剑, 吴静仪, 肖云宵, 徐明慧, 黎乾. 鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式[J]. 沉积学报, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
    引用本文: 王集, 王峰, 戚林河, 王斌, 赵剑, 吴静仪, 肖云宵, 徐明慧, 黎乾. 鄂尔多斯盆地中东部本溪组砂体成因类型及发育模式[J]. 沉积学报, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
    WANG Ji, WANG Feng, QI LinHe, WANG Bin, ZHAO Jian, WU JingYi, XIAO YunXiao, XU MingHui, LI Qian. Genetic Types and Development Models of Sand Bodies of the Benxi Formation in the East-Central Ordos Basin[J]. Acta Sedimentologica Sinica, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
    Citation: WANG Ji, WANG Feng, QI LinHe, WANG Bin, ZHAO Jian, WU JingYi, XIAO YunXiao, XU MingHui, LI Qian. Genetic Types and Development Models of Sand Bodies of the Benxi Formation in the East-Central Ordos Basin[J]. Acta Sedimentologica Sinica, 2023, 41(5): 1380-1395. doi: 10.14027/j.issn.1000-0550.2023.033
      • 鄂尔多斯盆地发育于稳定克拉通盆地上部,为多旋回叠合盆地[12]。鄂尔多斯盆地中东部上古生界分布广泛,沉积厚度变化大,发育厚度稳定的烃源岩[38],石英砂岩储层物性好、单井天然气测试取得了良好的效果,显示出良好的勘探潜力[912]。鄂尔多斯盆地中东部上石炭统本溪组不但是该盆地重要的产气层,也是在早古生代加里东运动之后形成的第一套沉积地层。因此近几年,国内外学者对研究区本溪组的沉积特征进行了大量的研究和讨论。但受沉积模式认识差异的影响,对该地区砂体成因类型的研究还存在不同的认识。其中,部分学者认为研究区本溪组是在开阔陆表海背景下形成的潮控海湾—三角洲环境[13];也有学者认为研究区本溪组是在障壁岛—潟湖海岸沉积环境下形成的[1419];少数学者提出,研究区本溪组发育于潮汐与河流共同作用下的潮汐砂坝—三角洲复合沉积环境,砂体的发育和分布同时受控于潮汐和河流的改造作用[2021]。盆地中东部本溪组砂体具有横向变化快、气藏连续性差的特点,而砂体成因类型研究可以详细地描述本溪组砂体横向变化特征,为本溪组油气藏勘探提供新的研究思路。但目前对于盆地中东部本溪组砂体成因类型缺乏系统的研究,导致砂体成因类型及特征不明确,这严重制约了本溪组油气资源的勘探与开发。

        本文基于研究区柳林成家庄、兴县关家崖等6条野外露头剖面的勘察研究,以及对双74井、麒20井等19口井位岩心观察基础上,结合65件岩石薄片和60件粒度分析以及大量测井资料分析,系统开展了本溪组岩相及岩相组合特征研究,讨论本溪组砂体成因类型、砂体展布规律及沉积演化过程,以期为鄂尔多斯盆地中东部油气远景勘探及古地理重建提供有益的参考和借鉴。

      • 鄂尔多斯盆地为我国第二大沉积盆地[2224],面积约30万平方千米,处于35°00′~40°30′ N,106°20′~110°30′ E,整体呈现北高南低的不对称矩形状,沉积厚度5 000~10 000 m。盆地内构造简单,可划分6个一级构造单元[2526],研究区位于盆地中东部,北部达府谷,南部至安塞—延长地区,西至吴起,东部以府谷—柳林一带为界,横跨伊陕斜坡及晋西挠褶带[2728]图1a)。

        图  1  鄂尔多斯盆地中东部研究区构造位置和本溪组地层划分及岩性特征图

        Figure 1.  Tectonic location, stratigraphic division, and lithologic feature map of the Benxi Formation in the east⁃central Ordos Basin

        早古生代由于受到加里东运动的影响,华北板块整体抬升,盆地接受风化剥蚀。晚古生代,盆地整体沉降接受沉积,其中晚石炭世,海水进入盆地内部,于晚石炭世本溪组时期在盆地中东部形成海侵背景下的海陆过渡相沉积[15,2934]图1b)。本溪组地层主要以铝土质铁质岩为底界,顶部为8#煤层[32],地层产状较平缓,厚度由西南向东北逐渐增大,介于10~110 m。按照岩性差异可将本溪组划分为3个亚段,依次分别为:湖田段、畔沟段和晋祠段[35]。湖田段主要发育含铁铝岩层的泥岩、页岩,多呈紫色。该段铁铝岩,是经历了数次沉积与侵蚀后形成,与下伏马家沟组灰岩地层呈平行不整合接触,为研究区内最显著的岩性标志层[36],该时期地层厚度薄,连续性差,呈零星状,最大厚度仅为12 m左右,受到西部中央古隆起的控制,铁铝岩层主要沿马家沟组古沟槽分布(图1b)。畔沟段主要由砂岩、页岩、粉砂岩以及煤层、灰岩组成,层内可见海、陆生动植物化石,指示其形成于海陆交互环境,顶部发育少量薄层煤,中部发育的灰岩多以单层或多层或透镜状出现在砂页岩、碳质页岩或煤层中,该时期地层海平面快速上升,东部被海水覆盖,对马家沟古沟槽填平补齐,形成了本溪组首个主力砂岩层,沉降中心为延安—安塞一带以及榆林—神木一带,地层最大厚度超过40 m(图1a,b)。晋祠段底部发育一套厚度较大的砂岩,将其称为“晋祠砂岩”[31],主要岩性为灰白、灰绿及灰褐色石英砂岩,含有凝灰质(砂岩)火山物质,在研究区内广泛发育;中部发育深灰色灰岩,将其命名为“吴家峪灰岩”,层内可见透镜状层理、脉状层理等沉积构造,含有大量蜓类等海相动物化石[36];上部发育下煤组,其中8号煤层在研究区内发育较为广泛,但煤层质量较差,该时期地层总体呈现西薄东厚的特征,相比于畔沟段沉积范围扩大,沉降中心为神木—子洲一带,最大厚度超过40 m(图1a,b)。

      • 岩相通常是指在某种水动力条件下形成的岩性和沉积构造组合[37],可以根据岩相特征来判断沉积物的搬运方式,并对该时期的水动力条件以及沉积作用机理等进行分析[38],是砂体成因研究的重要部分。通过对鄂尔多斯盆地中东部本溪组野外剖面观测、岩心观察,在研究区内共识别出以下12种岩相类型(表1图2)。

        表 1  鄂尔多斯盆地中东部本溪组岩相类型划分及解释

        图  2  鄂尔多斯盆地中东部本溪组岩相类型

        Figure 2.  Lithofacies types from the Benxi Formation in the east⁃central Ordos Basin

      • 岩相组合是指不同岩相的垂向组合,反映的是某种特定的水动力条件连续变化的状态及过程,是判别沉积环境的重要手段[39]。按照岩相在剖面上的共生关系,本文以12种岩相类型和每种岩相所代表的环境意义将研究区岩相划分为6种岩相组合。

      • 岩相组合FA1,以正粒序为主,通常底部具冲刷面,冲刷面之上广泛发育块状砾岩相(Gm),其中砾石呈高度磨圆,叠瓦状排列,且具有定向性,其上被槽状交错层理砂岩相(St)、板状交错层理砂岩相(Sp)覆盖,砂体间见灰黑色泥岩,该岩相组合反映了潮控三角洲前缘水下分流河道的沉积特征。

      • 岩相组合FA2,具有正粒序结构,底部多见不规则冲刷面,冲刷面之上发育板状交错层理砾岩相(Gp),中部发育纹层向下收敛的槽状交错层理砂岩相(St)或者板状交错层理砂岩相(Sp),上部发育双向的羽状交错层理砂岩相(Sf)以及泥岩相(M),该岩相组合反映了潮道沉积特征。

      • 岩相组合FA3,岩性多为灰白色中—细粒石英砂岩,其顶底接触面相对平整,底部发育板状交错层理砂岩相(Sp)和变形层理粉砂岩相(Fd),上部发育羽状交错层理砂岩相(Sf)和冲洗交错层理砂岩相(Sl)。在砂岩中可见潮汐流作用形成的泥质披盖层和泥砾碎片,泥砾沿着层系分布,该岩相组合反映了潮汐砂坝沉积特征。

      • 岩相组合FA4,正粒序,整体以深灰色粉—细砂岩为主,单层砂体厚度较薄。在下部发育板状交错层理细砂岩相(Sp)和羽状交错层理砂岩相(Sf),而在上部常出现脉状层理粉细砂岩相(Fcf)、波状层理粉细砂岩相(Fcw)、透镜状层理泥质粉砂岩相(Fcl)的变化规律,部分可见薄煤层(C),该岩相组合反映了潮坪(砂坪—混合坪)沉积特征。

      • 岩相组合FA5,整体上具有向上变粗的趋势,沉积序列底部为泥岩相(M)以及局部可见块状层理泥灰岩相(Lm)向上过渡为沙纹交错层理粉砂岩相(Fr)或者羽状交错层理砂岩相(Sf),上部可见冲洗交错层理砂岩相(Sl)和羽状交错层理砂岩相(Sf)。顶部可见细砾岩沉积,砾石颗粒的直径为1~2 cm,分选磨圆较好,为高能波浪环境所形成,该岩相组合反映了障壁砂坝沉积特征。

      • 岩相组合FA6,砂体以中—细砂岩为主,由于风暴的强烈影响,部分泥岩砾被卷起,呈紊乱状分布,发育羽状交错层理砂岩相(Sf)和潮汐层理砂岩相(Fc),该岩相组合反映了潮汐风暴—陆棚沉积特征。

      • 根据野外剖面及岩心中识别出的岩相及岩相组合特征,同时结合岩石薄片、粒度分析以及测井资料分析,在研究区内识别出水下分流河道砂体、潮道砂体、潮坪(砂坪—混合坪)砂体、潮汐砂坝砂体、障壁砂坝砂体、潮汐风暴—陆棚砂体6种砂体类型。

      • 该类砂体主要发育于潮控三角洲前缘,是分流河道延伸到水下部分[40],主要受到河流作用影响、潮汐作用影响有限,在研究区北部神21井一带晋祠段中具有典型的特征。砂体以中—粗粒砂岩为主,厚5~15 m,多发育槽状、板状等交错层理(图3a,b,d~f),由于受到潮汐作用,局部可见潮汐层理(图3c,g)。垂向上整体呈现正粒序结构,向上沉积构造发育规模减小,底部多见冲刷面,砾石以叠瓦状定向排列,指示单向水流特征。碎屑组分以石英、岩屑为主,分选性较好,磨圆为次棱角—次圆状(图4a),粒度概率累积曲线显示跳跃总体占比大,斜率值较高,说明水流能量中等—相对较强的特点(图5a)。与岩相组合FA1相对应,典型的岩相组合序列为:块状层理砾岩相(Gm)—槽状交错层理砂岩相(St)—板状交错层理砂岩相(Sp)(图3h)。

        图  3  鄂尔多斯盆地中东部本溪组水下分流河道砂体沉积特征

        Figure 3.  Sedimentary characteristics of underwater distributary channel sand bodies from the Benxi Formation in the east⁃central Ordos Basin

        图  4  鄂尔多斯盆地中东部本溪组不同沉积相碎屑组分微观特征

        Figure 4.  Microscopic characteristics of clastic components for different sedimentary facies from the Benxi Formation in the east⁃central Ordos Basin

        图  5  鄂尔多斯盆地中东部本溪组不同沉积相碎屑岩粒度概率累积曲线特征

        Figure 5.  Grain size probability curves of clastic rocks with different sedimentary facies from the Benxi Formation in the east⁃central Ordos Basin

      • 该类砂体主要发育于河口湾和潮下带,是潮汐作用向陆方向的延伸,属于高能水动力环境[19],在研究区北部双74井一带畔沟段中具有典型的特征。下部以含砾粗砂岩为主(图6d,f),具有冲刷面及泥砾,泥砾多呈定向排列,与层理面平行,指示水流方向,多见泥披层(图6a)。由于潮汐水道水流能量较强,砂体内部发育多种交错层理,如槽状交错层理、板状交错层理、羽状交错层理等(图6b,c,e,g),其中羽状交错层理作为双向水流标志层理指示存在潮汐双向水流作用,该类砂体厚2~5 m。整体呈现正粒序结构,多发育泥岩。碎屑组分以石英、岩屑为主,分选性较差,磨圆为次棱角状(图4b),粒度概率累积曲线显示跳跃总体所占比例大,粒度偏粗,斜率值较高,悬浮总体次之,说明潮道水流能量强(图5b)。与岩相组合FA2相对应,典型的岩相组合序列为:板状交错层理砾岩相(Gp)—槽状/板状交错层理砂岩相(St/Sp)—羽状交错层理砂岩相(Sf)—泥岩相(M)。多期潮汐水道可在垂向上叠加,进而形成岩相序列的叠加,如常见序列Gm-St/Sp-Sf-M-St/Sp-Sf-M的叠加样式(图6h)。

        图  6  鄂尔多斯盆地中东部本溪组潮道砂体沉积特征

        Figure 6.  Sedimentary characteristics of the tidal channel sand body from the Benxi Formation in the east⁃central Ordos Basin

      • 该类砂体主要发育于潮下带,为高能水动力环境,主要受到潮汐作用影响[41],在研究区中部麒20井一带晋祠段中具有典型的特征。砂体以中砂岩为主,厚5~20 m,泥披层较发育(图7d),多见板状交错层理、羽状交错层理、冲洗交错层理及变形层理等(图7b,c,e,g),其中,研究区内双向交错层理的广泛发育表明潮汐双向水流的存在及主导作用。顶部可见泥砾,部分被风暴改造后呈撕裂状,反映出潮汐能量的增强,整体显示出向上厚度变厚,水动力增强的潮汐沉积特征(图7a,f)。一般来说,在垂向上呈粒度变粗的反粒序结构,有时也为均质或不发育粒序层[42]。碎屑组分以石英为主,分选性较好,磨圆为次圆状(图4c),粒度概率累积曲线显示跳跃总体占比最大,斜率较高(图5c)。与岩相组合FA3相对应,典型的岩相组合序列为:板状交错层理砂岩相(Sp)—变形层理粉—细砂岩相(Fd)—羽状交错层理砂岩相(Sf)—冲洗交错层理砂岩相(Sl)(图7h)。

        图  7  鄂尔多斯盆地中东部本溪组潮汐砂坝砂体沉积特征

        Figure 7.  Sedimentary characteristics of the tidal bar sand body from the Benxi Formation in the east⁃central Ordos Basin

      • 该类砂体包括砂坪及混合坪砂体,主要发育于潮间带,潮汐水体能量相对较高,主要受到潮汐作用影响,在研究区中部陕365井一带晋祠段中具有典型的特征。下部多为砂坪砂体,以中—细砂岩为主,发育板状交错层理、羽状交错层理等(图8e,f),双向交错层理的出现指示潮汐双向水流作用,在砂岩中也可见潮汐流作用形成的泥质披盖层和泥砾碎片,部分泥砾碎片在风暴搅动后呈撕裂状(图8d,g)。向上过渡为混合坪砂体,粒度变细,以细砂岩、粉细砂岩为主,夹薄层泥岩,形成典型的潮汐韵律,是在涨退潮期与停潮期接替出现背景下而形成,因砂泥供应量的不同而发育不同类型潮汐层理,包括脉状层理、波状复合层理、透镜状层理(图8a~c)。该类砂体厚2~20 m,垂向上整体呈现正粒序结构。碎屑组分以岩屑、杂基为主,分选性中等,磨圆为次棱状(图4d),粒度概率累积曲线跳跃总体占比大,斜率较高,悬浮总体占比少,斜率较低(图5d)。与岩相组合FA4相对应,典型的岩相组合序列为:板状交错层理砂岩相(Sp)—羽状交错层理砂岩相(Sf)—脉状层理粉细砂岩相(Fcf)—波状复合层理粉细砂岩相(Fcw)—透镜状层理泥质粉砂岩相(Fcl)—煤层(C)(图8h)。

        图  8  鄂尔多斯盆地中东部本溪组潮坪(砂坪—混合坪)砂体沉积特征

        Figure 8.  Sedimentary characteristics of the tidal flat (sand⁃mixed flat) sand bodies from the Benxi Formation in the east⁃central Ordos Basin

      • 该类砂体发育在潟湖与广海之间,主要受到海洋波浪作用[43],在研究区南部陕438井一带畔沟段中具有典型的特征。下部发育泥岩(图9f),且局部可见块状层理泥灰岩,其上以粉砂岩为主,发育沙纹层理(图9e),向上粒度变粗,以中—细砂岩为主,发育冲洗交错层理、羽状交错层理等(图9c,g),顶部可见大量砾石(图9b),该类砂体厚2~5 m,且砂体表现出颗粒分选性好和磨圆度好的特点(图9a,d),反映受长期的冲刷和淘洗作用,整体呈现逆粒序结构,且野外可见波痕,反映水动力条件逐渐增强的波浪作用环境。碎屑组分以石英为主,分选性较好,磨圆为次圆状(图4e),粒度概率累积曲线显示跳跃总体占比大,斜率较高(图5e)。与岩相组合FA5相对应,典型的岩相组合序列为:泥岩相(M)—块状层理泥灰岩相(Lm)—沙纹层理粉砂岩相(Fr)—冲洗/羽状交错层理砂岩相(Sl/Sf)(图9h)。

        图  9  鄂尔多斯盆地中东部本溪组障壁砂坝砂体沉积特征

        Figure 9.  Sedimentary characteristics of the barrier bar sand body from the Benxi Formation in the east⁃central Ordos Basin

      • 该类砂体发育于陆棚,主要受到海洋作用以及潮汐影响,在研究区南部米103井一带晋祠段中具有典型的特征。砂体以中—细砂岩为主,厚5~15 m,砂岩中发育羽状交错层理、潮汐层理,以及由正常潮汐作用继续改造形成风暴沉积的典型标志丘状交错层理(图10d),砾岩多为石英砾岩,磨圆好,分选差,形成扇状、倒小字型或杂乱排列构造(图10a,b),由于风暴的强烈影响,部分泥岩砾被卷起,呈紊乱状分布(图10c)。碎屑组分以石英为主,分选性较差,磨圆一般(图4f),粒度概率累积曲线为三段式,斜率较小(图5f)。与岩相组合FA6相对应,典型的岩相组合序列为:羽状交错层理砂岩相(Sf)—潮汐层理砂岩相(Fc)(图10e)。

        图  10  鄂尔多斯盆地中东部本溪组潮汐风暴—陆棚砂体沉积特征

        Figure 10.  Sedimentary characteristics of the tidal storm⁃shelf sand body from the Benxi Formation in the east⁃central Ordos Basin

      • 基于研究区内本溪组砂体的整体展布情况,优选了一条近东西方向(横向)与一条近南北方向(纵向)的剖面来对砂体展布规律进行分析。

        由东西向砂体剖面对比图(图11)可以看出,整体地层具有西薄东厚的特征,东侧砂体主要发育于晋祠段,中、西部则以畔沟段为主。西部苏41井地层厚度最小,且无砂体发育,中东部米35井处砂体沉积厚度最大,约为20 m,东部砂体发育程度优于西部。砂体横向连通性一般,主要为潮控三角洲前缘水下分流河道砂体,砂体呈“顶平底凸”形态,单砂体厚4~6 m,宽1.5~3.2 km,长4.8~9 km,由于河道改道常形成多期砂体叠置发育,沉积厚度较大,但砂体延伸距离较短。砂体在垂向上具有向东迁移的特征。

        图  11  鄂尔多斯盆地中东部本溪组砂体剖面对比图

        Figure 11.  Sand body profile comparison for the Benxi Formation in the east⁃central Ordos Basin

        由南北向砂体剖面对比图(图11)可以看出,研究区整体地层具有北厚南薄的特征,砂体主要发育于晋祠段,中部双70井、米46井、米73井区域发育程度较好,双70井处地层厚度最大,指示沉积中心,砂体大量发育,单个砂体厚度可达10 m,砂体间夹有薄层泥岩,主要为潮控三角洲前缘水下分流河道砂体,单砂体厚3~5 m,宽2~6 km,长6~12 km。南部砂体厚度相对较薄,且连通性较差、延伸距离短,表明受到潮汐作用明显。砂体在垂向上具有从南北两侧共同向中部沉积中心迁移的特征。

      • 通过对研究区野外剖面进行观察,结合大量钻井岩心的粒度分析、岩石薄片分析,以及大量的测井资料解释结果,分别统计湖田段、畔沟段和晋祠段砂体厚度。基于大量钻井厚度数据,以及钻井间的砂体对比,绘制鄂尔多斯盆地中东部本溪组不同沉积时期砂体平面展布图。

        其中,湖田段沉积期,研究区在区域拉张的构造背景条件下,沉积基底沉降并开始接受沉积充填,该时期华北板块南北两端处于小陆块初始碰撞拼接阶段,造山作用弱[2932],物源供给不强,表现为不发育砂体沉积,主要发育铁铝质层。

        畔沟段沉积期,北部古亚洲洋构造域中的白乃庙等小板块与华北板块发生碰撞,形成小型造山带,为研究区北部提供物源,发育了小型三角洲体系[4446];而研究区南部受南北秦岭与华北板块的共同造山作用,形成了南部物源区,也发育了小型三角洲体系[2932]。但该时期由于海侵作用,海平面快速上升,研究区东部地区被海水覆盖,南北物源体系进入盆地后,在潮汐作用的强烈改造下,原有三角洲被破坏,其形态发生改变,砂体呈孤立补丁状分布,空间连通性较差[20],其延伸方向呈现出较显著的特点,大多数均与岸线斜交或垂直,多呈北东—南西和北西—南东向展布,其与潮汐水流方向有关,厚2~10 m。砂体类型主要为潮汐砂坝砂体,该时期以潮汐作用为主导,河流作用受限(图12)。

        图  12  鄂尔多斯盆地中东部本溪组畔沟段砂体平面展布图

        Figure 12.  Sand body layout of the Pangou member from the Benxi Formation in the east⁃central Ordos Basin

        晋祠段沉积期,经历造山作用减弱后,南、北两个方向的造山作用再次增强,为本溪期物质来源最丰富的时期[4748],其中研究区北部再次发育三角洲体系。此时尽管海平面仍在持续升高,但可容纳空间增长速率显著低于物源供给速率,北部三角洲往盆内不断进积,三角洲沉积体系较畔沟段沉积范围扩大,形成了晋祠砂体[2932],该砂体发育规模较大,也受到了潮汐作用的改造,但其连通性较好,呈南北向的条带状交织在一起。南部潮汐作用较强,对砂体的改造程度较大,将其切割成孤岛状的砂坝形式,连通性较差[20],砂体展布整体具有沿南—北向特征,表明该时期潮汐水流在以南到北之间流动,北部受到潮汐作用影响相对南部较小,很大程度上保留了三角洲形态(图13)。

        图  13  鄂尔多斯盆地中东部本溪组晋祠段砂体平面展布图

        Figure 13.  Sand body layout for the Jinci member of the Benxi Formation in the east⁃central Ordos Basin

      • 根据本溪组砂体成因类型、形态及砂体展布特征,结合沉积环境分析,建立潮控三角洲—潮坪及障壁岛复合沉积体系模式。众所周知,海岸带的潮汐作用,可以应用潮差进行约束,潮差为相邻高潮潮高与低潮潮高的差,根据潮差规模可分为小潮差(<2 m)、中潮差(2~4 m)和大潮差(>4 m)三种类型[4950]。障壁岛—潟湖体系的形成是以小潮差为背景,具有与岸线近于平行的障壁砂坝。大潮差背景下,海岸为潮控环境,砂坝受潮流作用的控制,其走向与潮流方向一致。中潮差背景介于两者之间,潮汐对砂体有一定的切割作用,但仍然能看出原始的形貌[20,32]。研究区北部砂体发育规模较大,但受到了以中小潮差背景为主的潮汐作用改造,主要发育潮控三角洲前缘沉积,以水下分流河道砂体为主,岩性多为中—粗砂岩,底部可见大量砾石,分选、磨圆度较好,杂基含量较低,多发育槽状、板状等交错层理,由于受到潮汐作用,局部可见潮汐层理发育。单砂体横剖面呈“顶平底凸”形态,平面上呈条带状或连片状展布。中南部受到以大潮差背景为主的潮汐作用改造,主要发育潮汐砂坝砂体,粒度主要为粗砂岩,部分含砾,砂坝侧翼多为中—细砂岩,多见板状交错层理、羽状交错层理及冲洗交错层理等。单砂体在横剖面上呈“底平顶凸”形态。西部临近中央古隆起水体相对较浅,受到了以中小潮差背景为主的潮汐作用改造,在水下古隆起之上发育障壁砂坝砂体,多以孤岛状的砂坝形式分布(图14)。结合前人的研究成果及本次的分析结果,认为最有利砂体区处于研究区北部榆林—子洲一带,该带砂体受潮汐改造较强,成熟度高,砂体厚度较大,成藏条件最好;南侧靖边—子长地区略差,为次级有利区。该模式的建立对鄂尔多斯盆地中东部本溪组的砂体类型精细解剖,具有重要的地质理论指导意义。

        图  14  潮控三角洲—潮坪及障壁岛复合沉积体系模式

        Figure 14.  Depositional model of the Benxi Formation in the east⁃central Ordos Basin

      • (1) 研究认为鄂尔多斯盆地中东部本溪组共发育12种岩相类型,研究区内可识别出6种岩相组合,对应水下分流河道、潮道、潮坪(砂坪—混合坪)、潮汐砂坝、障壁砂坝、潮汐风暴—陆棚6类成因类型。

        (2) 湖田段沉积期,华北板块南北两端处于小陆块初始碰撞拼接阶段,造山作用弱,物源供给不强,表现为不发育砂体;畔沟段沉积期海平面快速上升,研究区东部地区被海水覆盖,南北物源体系进入盆地后,主要受到以大潮差为背景的潮汐作用改造,砂体类型主要为潮汐砂坝砂体,同时发育小规模的水下分流河道砂体、潮道砂体和潮坪(砂坪—混合坪)砂体;晋祠段沉积期,南、北两个方向的造山作用增强,为本溪期物质来源最丰富时期,其中研究区北部物源供给充足,发育三角洲体系,此时海平面虽然持续上升但是可容纳空间增长速率显著低于物源供给速率,北部三角洲往盆内不断进积,使得砂体发育规模较大,但受到以中小潮差背景为主的潮汐作用改造,主要为水下分流河道砂体,中南部受到以大潮差背景为主的潮汐作用改造,主要发育潮汐砂坝砂体,西部临近中央古隆起水体相对较浅,受到了以中小潮差背景为主的潮汐作用改造,发育障壁砂坝砂体、潮道砂体和潮坪(砂坪—混合坪)砂体。

    参考文献 (50)

    目录

      /

      返回文章
      返回
